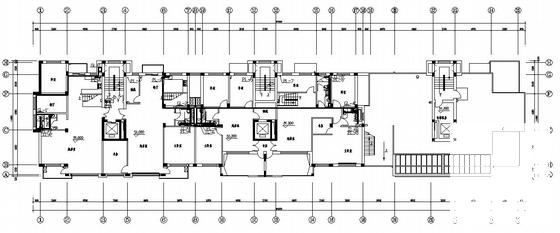

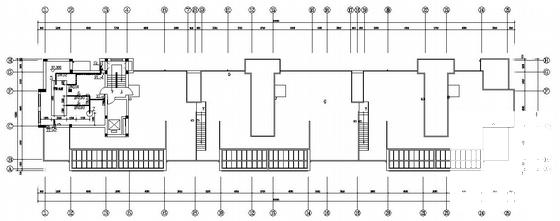

一. 概述：
该资料为经济适用住宅工程的给排水系统施工图设计。该楼为框架结构，建筑总层数为18层。
二. 设计依据:
1.建筑单位提供的住宅工程设计委托书。
2.《建筑给水排水设计规范GB50015-近代》及技术措施。
3.其它专业对给排水专业所提的要求。
4.《高层民用 建筑设计防火 规范》GB50045-95。(版)
5.《建筑灭火器配置设计规范》GB50140-近代。

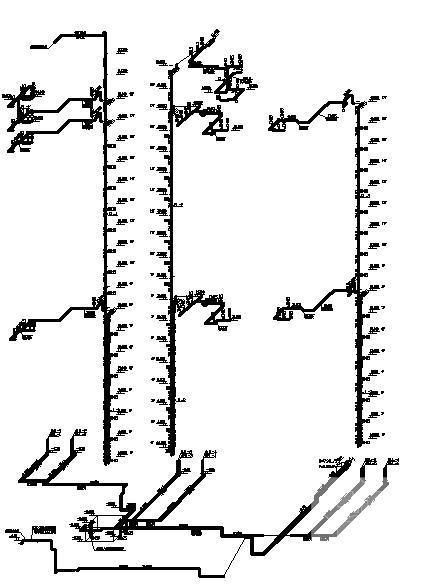

三. 室内给水系统:
1.该工程给水系统由市政管网供给，甲方提供水压为0.28MPa， 给水系统分高、低两区，八层以下部分为低区，九至十八层
为高区，均由全自动增压水箱供水。
四. 室内排水系统:
1.该项目污、废水采用合流制。室内污废水采用重力自流制到 室外污水管，设备用房排水设集水井，由排污泵提升排至室外。
五. 室内 消防系统 :
1.本建筑为二类高层住宅楼，按照《高层民用建筑设计防火规范》进行防 火设计，室内设带启动按钮湿式消火栓系统，消防给水由地下室消防水
泵房供给。室外设地下式消火栓系统水泵接合器。
