7层宜居经济适用房小区建筑施工CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 住宅类型（型体）：板式
• 商业：有
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 项目地址：河南
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑面积：3561.32平方米
• 用地面积：610.34平方米
• 建筑高度：22.60m
• 地上层数：7层
• 效果图：无

附件详情

7层中 高层住宅 ；结构型式：混合结构;抗震设防烈度为6度；建筑工程等级三级；耐火等级为二级； 屋面防水等级二级；建筑物设计使用年限为50年。工程总建筑面积为3561.32平方米，基底面积为610.34平方米。 住宅部分面积为2783.58平方米，其中阳台面积为77.76平方米； 商业网点部分面积：777.74平方米。工程建筑高度为22.60m。工程C套型为四类住宅。

平面

总图

北立面图

总图

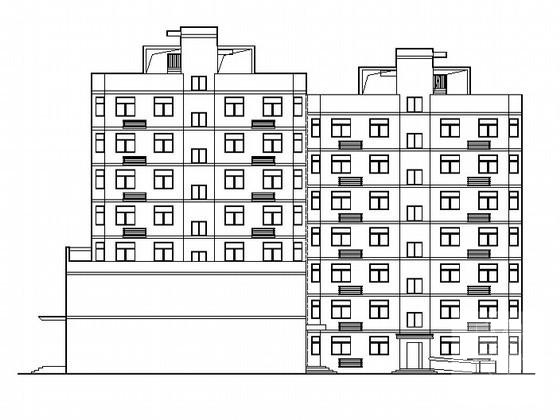

第 1 张图

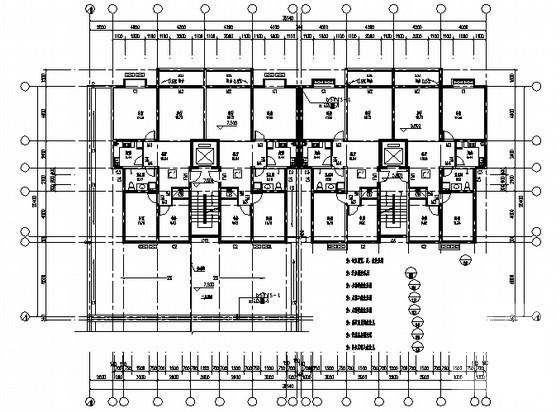

第 2 张图

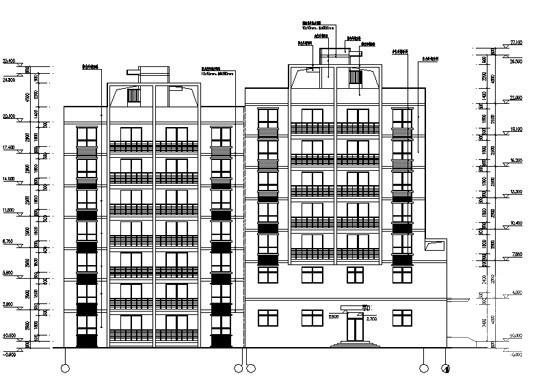

第 3 张图

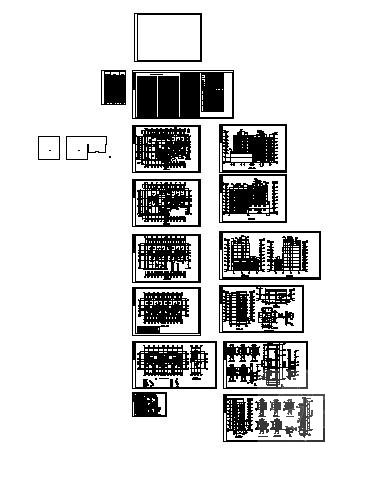

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
