施工说明

1.该项目属于二类高层住宅。其中楼梯间照明,电梯等用电负荷属于二级用电负荷,其余负荷均属于三级。

2.在架空层设置配电间;从小区变电所引入二路独立的380/220V电源,向公共用电负荷供电。再由小区变引入一路电源向住户供电,在配电间内设总计量箱;在每单元一层,六层分别设一只一户一表计量的电表箱.各电表箱电源进线电缆由总计量箱引来。每户设一只配电箱,电源进线由一户一表的电表箱引来。

3.电气装置接地采用TN-C-S接地制.凡正常情况下不应带电的电气设备金属外壳均应接地。各种电气装置接地与防雷接地共用一组接地体,利用基础外墙地梁的二根主筋一周焊通并与底层底板内钢筋网连接作接地体.具体施工时请与土建密切配合.接地电阻要求小于1欧姆.

4.各路外部低压电源引入建筑物处均由基础地梁接地主筋引-40X4镀锌扁钢至配电箱作重复接地.在配电间设MEB联结端子板将下列导电体进行总等电位联结:(总等电位做法见标准图集02D501-2)

a.电气装置的接地干线,PEN干线;

b.进入建筑物的埋地金属管道及类似金属物;

c.弱电线路干管;

d.建筑物的主要金属构件等.

每个卫生间离地0.3米按图设局部等电位箱.(局部等电位做法见标准图集02D501-2)。

5.屋面避雷网采用U 03A610镀锌圆钢在四周挑檐,女儿墙及机房顶部暗敷,并设避雷小针做接闪器(热镀锌U 03A612圆钢拔尖,针高30cm,间距1.5m),金属栏杆处直接采用金属栏杆做接闪器(金属栏杆壁厚应不小于2.5mm),并与避雷带可靠联接。防雷引下线利用结构柱内二根U 03A616或四根U 03A616以下主筋焊通至接地体。建筑物内各竖向金属管道的底端与接地体用-40X4镀锌扁钢连通,顶端以-40X4镀锌扁钢与防雷装置连通。所有突出屋面的金属构件均与避雷网用-40X4扁钢连通。建筑物防雷设施安装详见图集99D501-1。

6.设备安装高度:

配电柜 10#槽钢垫装 住户内配电箱 底边约距地2.0M 嵌墙暗装

住宅电表箱 底边约距地1.2M 嵌墙暗装 其余配电箱 底边约距地1.5M 嵌墙暗装

其中人防区域外墙上设置的配电箱均为明装。

7.电缆在竖井内采用支架明敷设,垂直固定间距不大于1.5米,预留孔在电缆等管线安装完毕后应以防火材料严密封堵。穿

管敷设的配电电线管线均在墙内,现浇楼板内,梁内,地坪内暗敷。室内配线管DG指电线管,VG指PVC刚性阻燃管,G指钢管;CT指无孔槽式桥架。导线共管根数不得多于7根.

8.避雷带穿越变形缝时做跨接处理;管线穿越变形缝时两端做接线盒,并用金属软管连接组成的补偿装置。

9.气体放电灯,日光灯采用电子镇流器,其功率因数应不小于0.9.

10.商铺照明布置由二次装修设计定.

11.电气施工人员需与土建施工人员密切配合,及时作好预埋件及预留孔工作。

12.本说明中未尽事宜,均按有关规范实施.

某经济适用房电气设计方案1

某经济适用房电气设计方案2

某经济适用房电气设计方案3

某经济适用房电气设计方案4

某经济适用房电气设计方案5

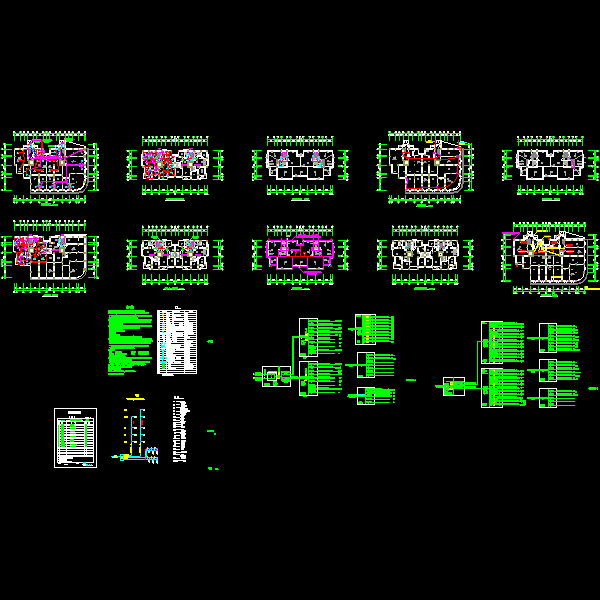

第 1 张图
