5层大型烟草仓库全套电气CAD施工图纸(2个仓库+变电所)

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:670000平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 节点大样:线槽, 线管, 接线箱
  • 负荷等级:三级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 安全防范:三级
  • 监控图像等级:4级以上
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计:供配电系统, 低压配电, 电气照明, 建筑物防雷, 接地安全
  • 弱电设计: 火灾自动报警系统 , 视频监控系统, 综合布线系统

附件详情

该项目为烟草公司大型烟草存储仓库,共包含两个仓库,一个叉车充电间,一个变电所(供电局已审),一个仓库管理用房。仓库由烟叶醇化库、交通单元组成,为丙类建筑物。采用框架结构,共五层,总建筑面积约为67000平方米。用电负荷等级为三级,采用380V低压电源供电。在一层设置一座配电室,一座安防监控室,一座水泵房。火灾自动报警采用集中报警系统,采用吸气式感烟火灾探测器。
内容包含:强弱电设计说明、变电所平面布置图、低压配电系统图、 照明平面图 、动力平统图、配电箱系统图、防雷接地平面图、弱电系统图、 弱电平面图 、消防系统图、消防平面图。

仓库一层弱电平面图

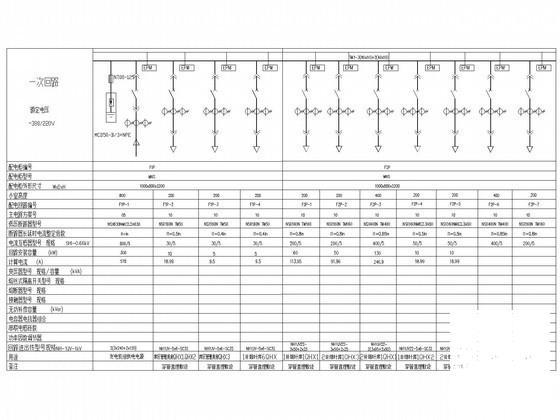

仓库柴油发电机低压配电系统图

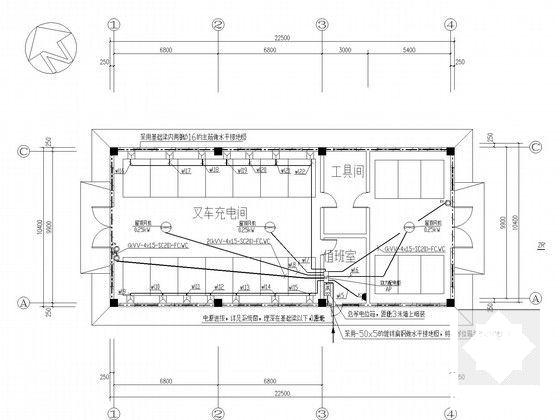

叉车库电气平面图

库房管理用房二层火灾自动报警平面图

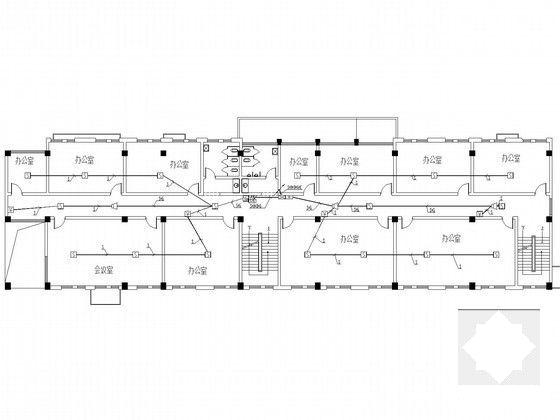

库房管理用房二层弱电平面图

磷化氢浓度检测系统图

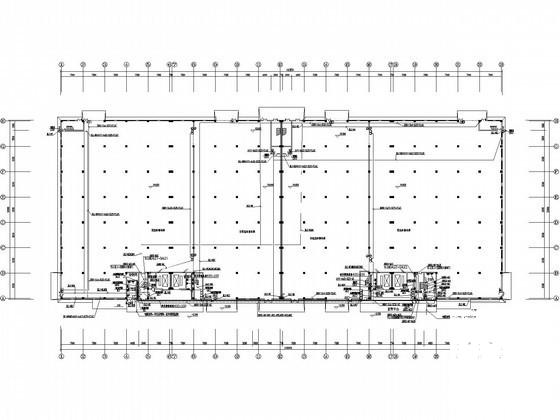

仓库一层照明平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 仓库电气施工图 - 1
    仓库电气施工图 - 1
  • 仓库电气施工图 - 2
    仓库电气施工图 - 2
  • 仓库电气施工图 - 3
    仓库电气施工图 - 3
  • 仓库电气施工图 - 4
    仓库电气施工图 - 4
  • 仓库电气施工图 - 5
    仓库电气施工图 - 5
  • 仓库电气施工图 - 6
    仓库电气施工图 - 6
  • 仓库电气施工图 - 7
    仓库电气施工图 - 7
  • 仓库电气施工图 - 8
    仓库电气施工图 - 8
以上是部分截图,请下载附件后查看完整高清内容
