万达变配电室平面布置及接地平面CAD图纸

一、项目概要

1.本开闭所设于地下一层,地面高度高于室外地面200mm并做300mm高的防水门槛(以室外地面为底标高)：室内电缆沟、电缆夹层设有排水措施和设施。梁下至建筑地面完成面净高:

柜体下出线做电缆沟时,不低于3.6m;柜上出线不做电缆沟时不低于4米。

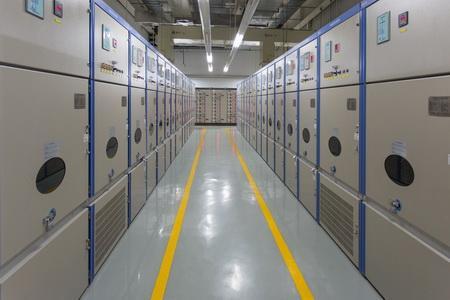

2.内设12台高压柜,本开闭所为购物中心用高压配电室。

3.本开闭所负责商管变配电室、百货变配电室及超市变配电室的高压电缆出线。

二、电源

高压电源采用两路10KV(引自上级区域变电站不同母线段分别,满足一级负荷的要求)电缆埋地引入车库后再沿高压防火桥架引入开闭所。

三、线路敷设

1.高压采用YJY22-10kV电缆进线；

2.高压出线:采用WDZBN-YJY-10KV交联聚乙烯绝缘聚烯烃护套低烟无卤B级阻燃耐火电缆；工作温度90%%d。

3.室内的电缆沿电缆沟敷设,出开闭所沿桥架敷设。

四、接地

1.采用结构基础做接地极,要求接待电阻不大于1欧姆。

2.所有电器设备的非带电金属外壳均应与接地线可靠连接。

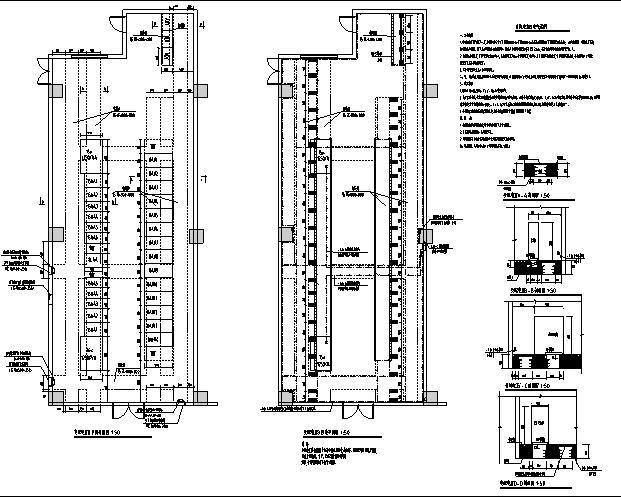

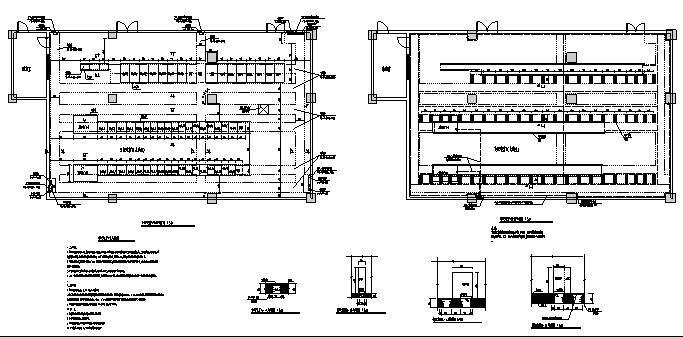

五、图纸展示

封面

变配电室1电缆沟剖面图

变配电室8电缆沟剖面图
