58层国际广场酒店电气CAD施工大样图

  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 负荷等级:一级,二级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,其它

概况:
该项目项目名称为江苏省某市中央国际广场AC地块,总建筑面积约为47.7万m (其中地上约35万m,地下约12.7万m)。该项目分为 A、C两个地块。
A地块:总建筑面积约 1.9万m。地下4层,主要功能为地下汽车库、设备用房、商铺。
C地块:总建筑面积约 45.8万m(其中地上约 35万m,地下约 10.8万m)。地下4层,主要功能为汽车库、设备用房、商业及各功能区域配套用房;裙房地上11层,主要功能为商业、酒店、餐饮娱乐设施及设备用房;另有2座塔楼,分别为东塔楼及西塔楼,东塔楼地上12~39层为办公,40~58层为酒店,西塔楼地上 12~66层为公寓。该项目为一类高层建筑。
根据建筑的主要功能,该项目分为 5个子项,分别为 A地块、C地块裙房及地下室、C地块办公、C地块酒店、C地块公寓。
该资料主要为: C地块东塔楼40~58层酒店

设计范围:
10/0.4kV变配电系统;电力配电系统;照明、插座系统;
建筑物防雷、接地系统及安全措施;消防报警及联动系统;
建筑能耗监测系统;电话、数据通讯系统;综合布线系统;
有线电视系统;业务及应急广播系统;
综合安全防范系统(含视频安防监控系统、入侵报警系统、出入口控制系统、电子巡更系统等)

部分图纸摘录:



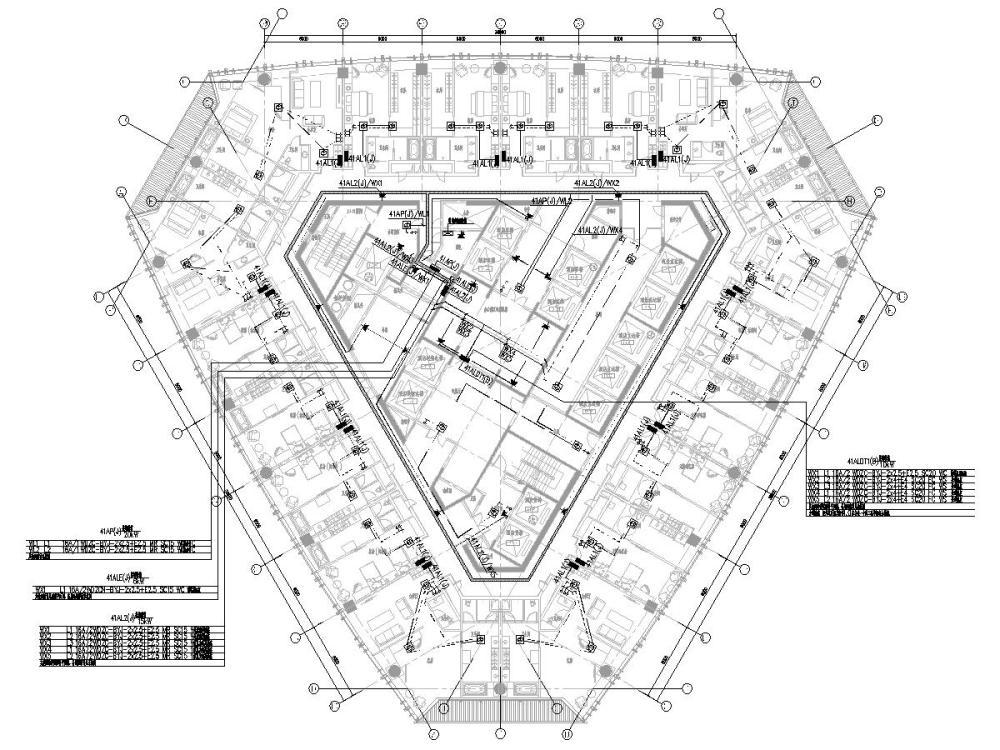

插座平面图

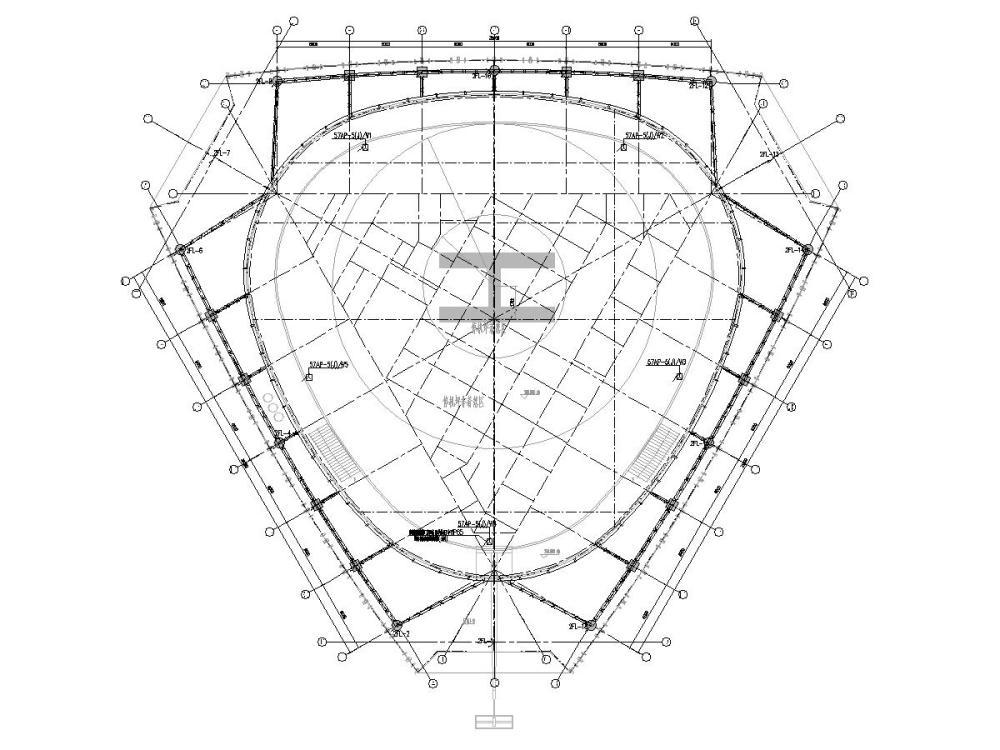

防雷平面图

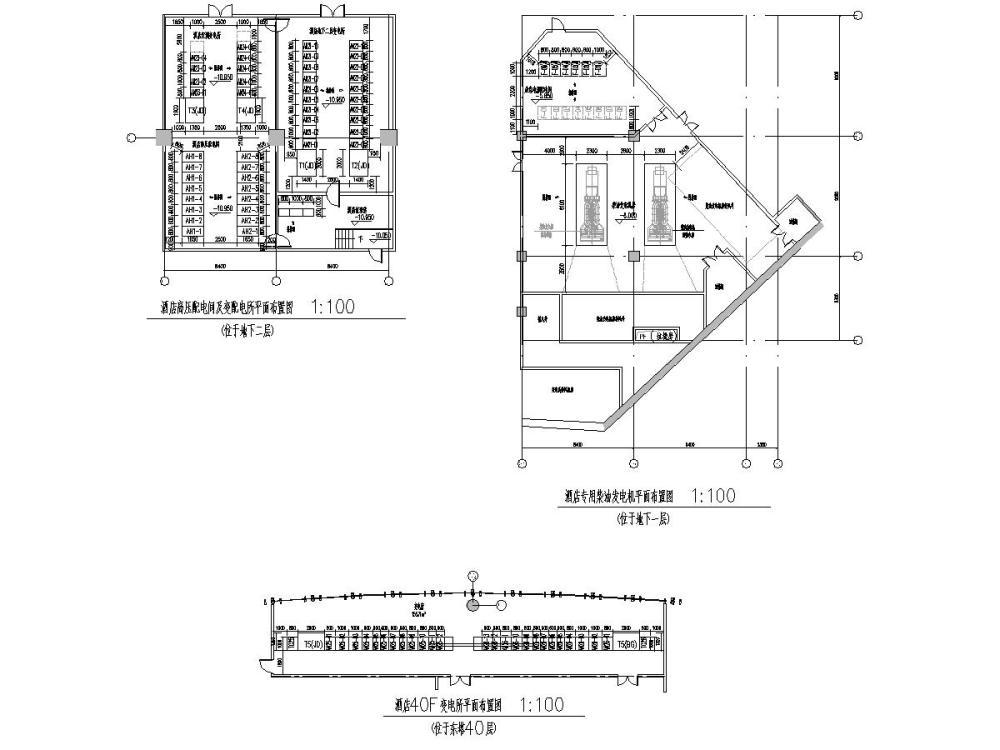

变电所及柴油发电机房平面布置图

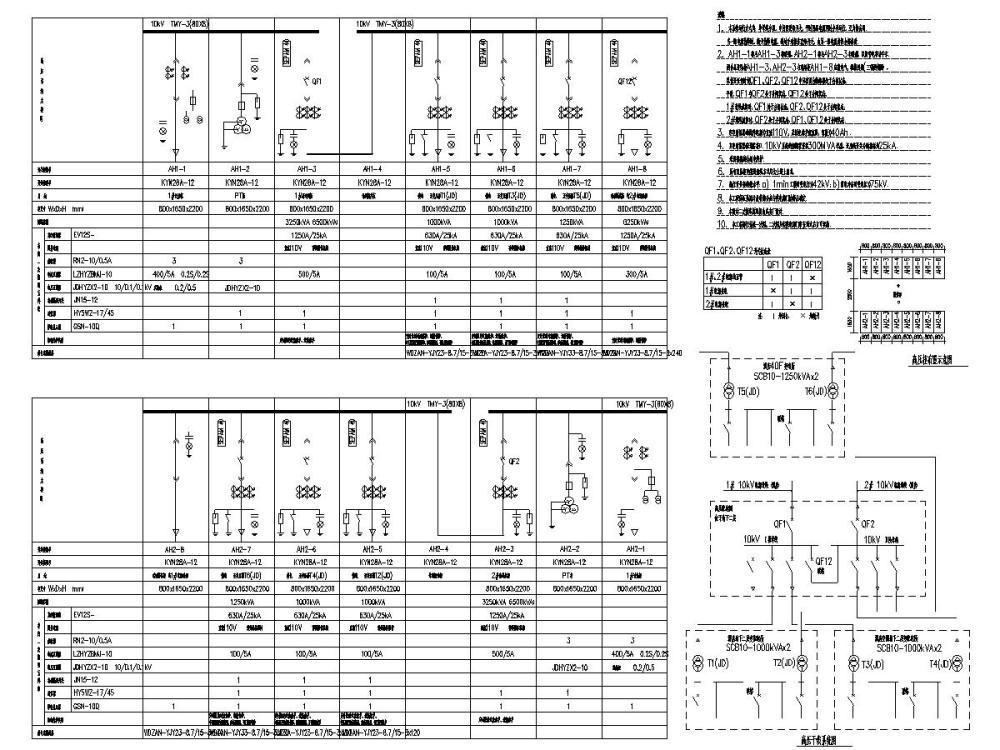

高压系统图

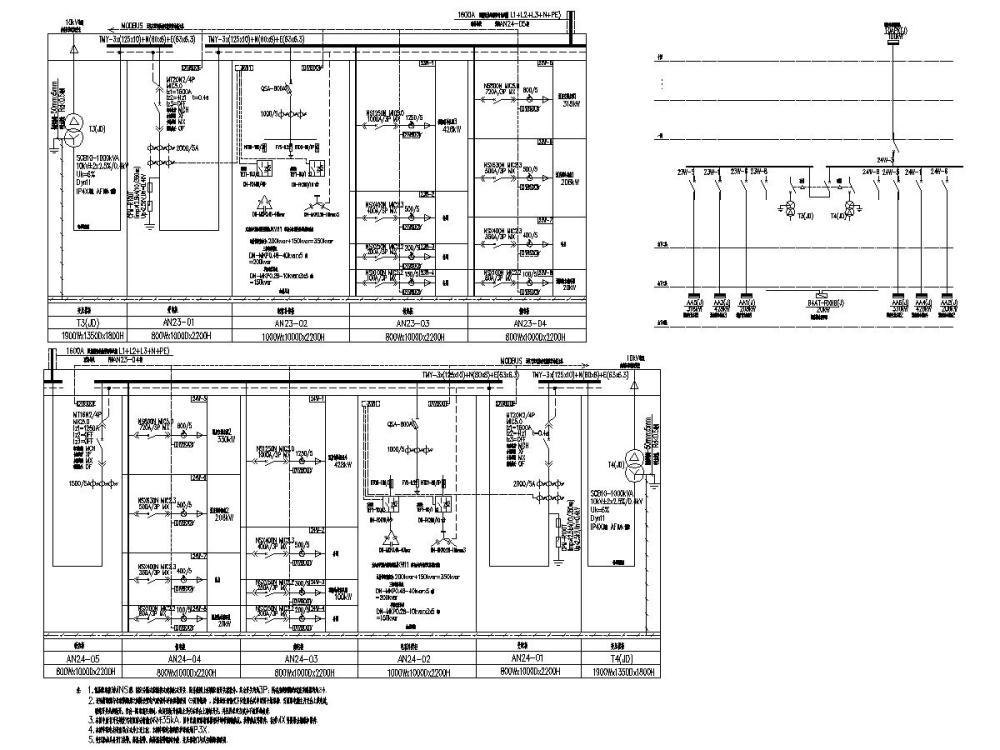

低压配电及竖向配电干线系统图



电子巡查系统示意图




背景音乐及应急广播系统图




强电井大样图
