3层社区中型幼儿园电气施工CAD图纸

本项目为山东青岛某社区居民小区幼儿园建设项目电气设计。本建筑为地上3层公共建筑，结构类型为框架结构，现浇楼板。建筑面积为4263.03 m，建筑高度为12.4m。建筑性质是属于公建中型幼儿园（9班）。

一、设计范围

低压配电系统；照明配电系统；防雷及接地系统；

有线电视系统；电话、网络系统；消防报警系统

二、图纸特点

本项目属于公建中型幼儿园教育建筑设计，专业性适中，复杂程度适中。适合设计院及设计公司、施工单位等人员参考学习。

三、部分图纸摘录

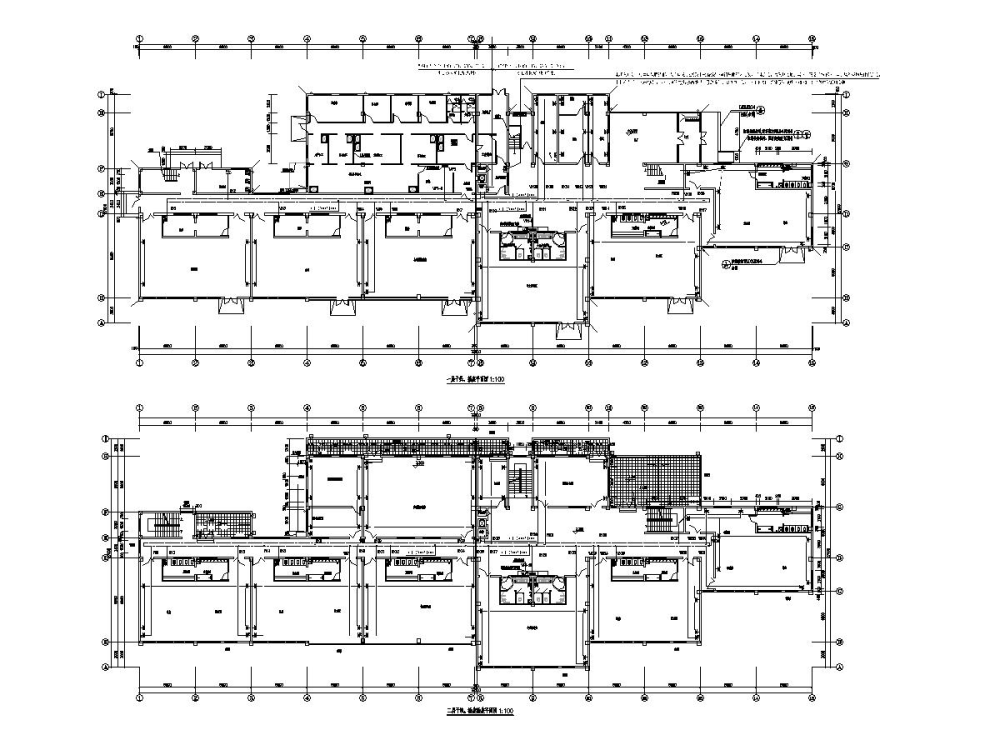

干线插座平面图

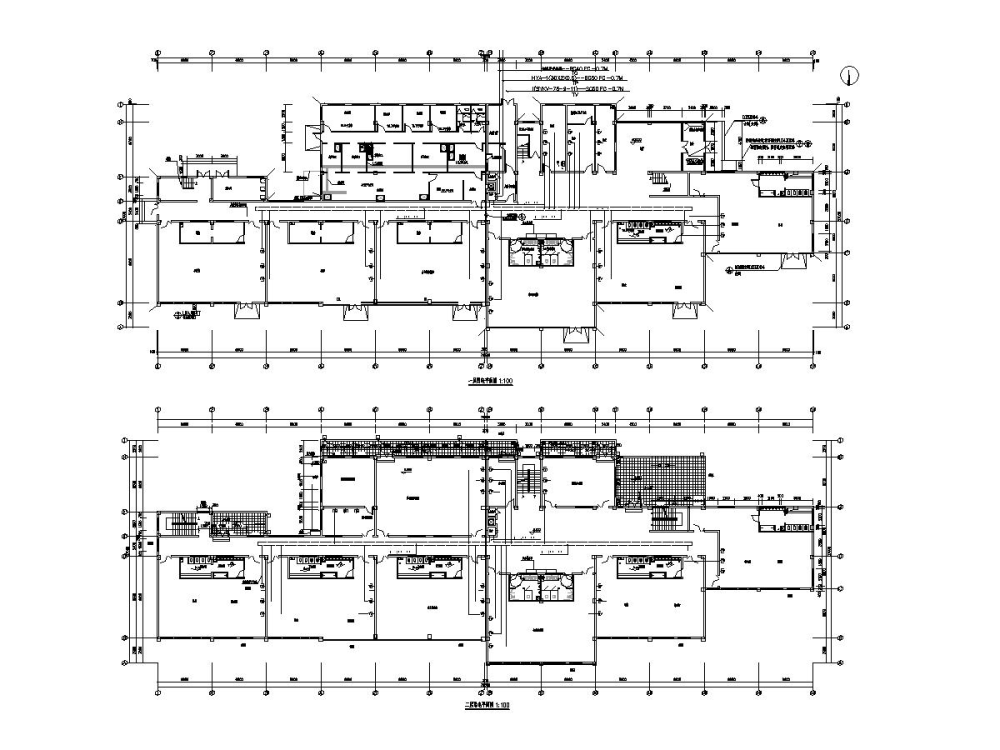

弱电平面图

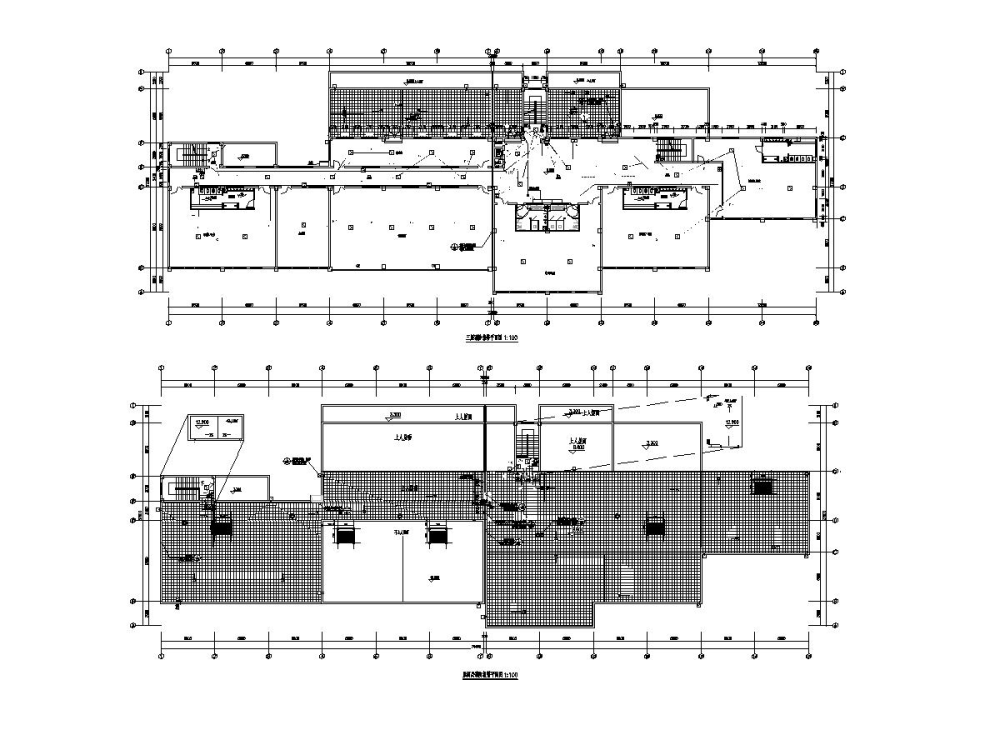

消防报警平面图

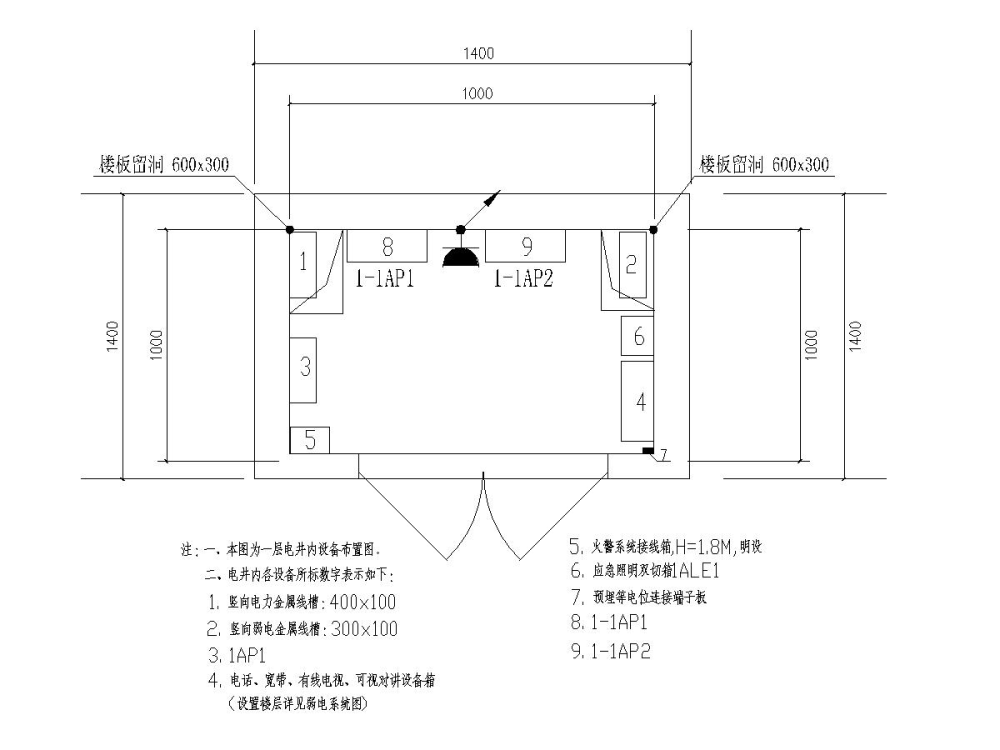

电井内设备布置图

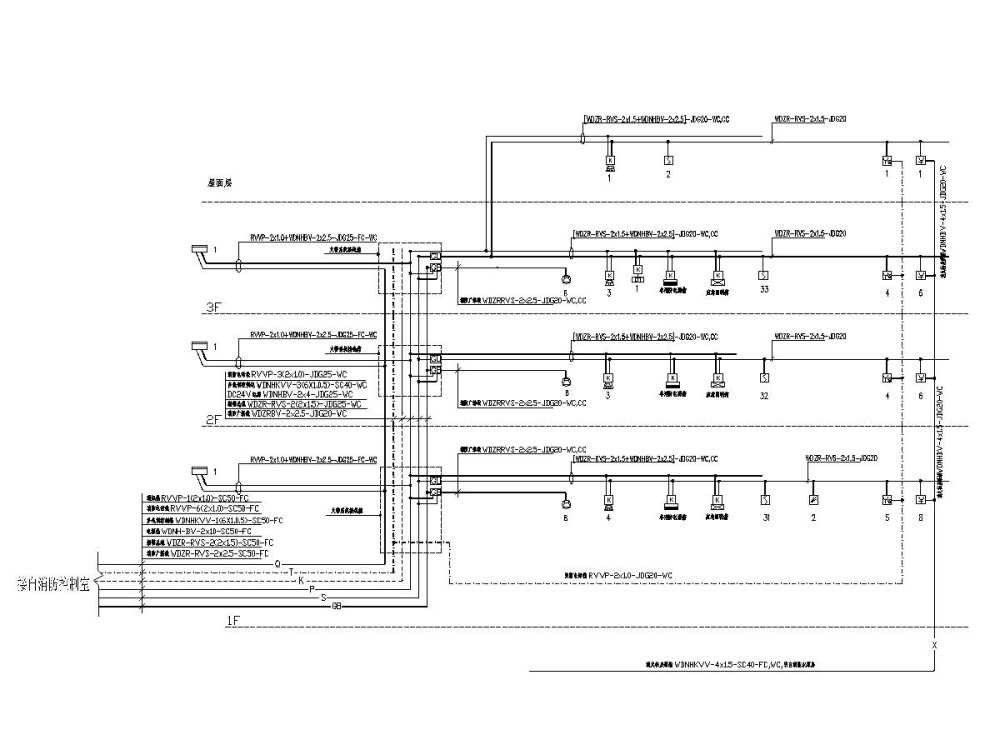

火警系统图
