3层幼儿园电气CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：286.16平方米
• 建筑地上层数：3层
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：新疆
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统

附件详情

• 1、电气设计说明
• 2、配电系统图
• 3、弱电系统图
• 4、强电平面图
• 5、动力平面图
• 6、 照明平面图
• 7、 弱电平面图
• 8、 防雷平面图
• 9、接地平面图
• 10、应急照明接线图

附件详情

该附件是[新疆]三层幼儿园全套电气施工图纸，总共21张。
该项目总建筑设计面积：719.29m2，建筑占地面积：286.16m2，建筑总高度：10.570m。功能布局：一层～三层为幼儿园，共三班。底层为音体室、保健室、晨检室，二、三层为活动室、休息室，教师办公室。
该资料包括以下电气系统:照明及电力配电系统;建筑物防雷、防电磁感应及电磁脉冲、等电位连接与共用接地系统;综合布线系统的预埋预留管线设计。

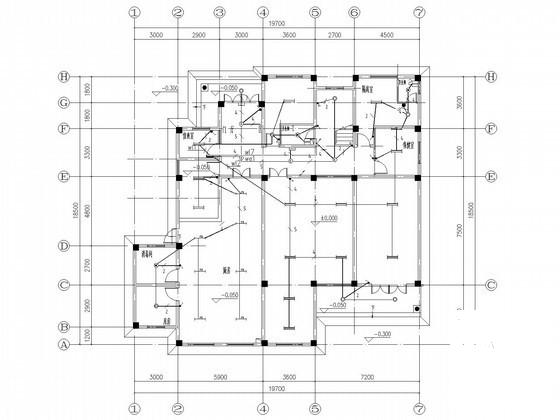

三层动力平面图

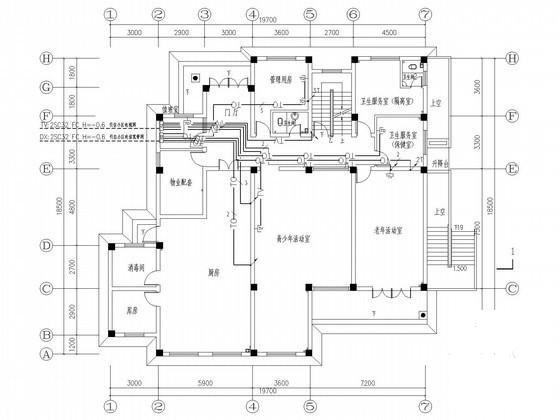

一层弱电平面图

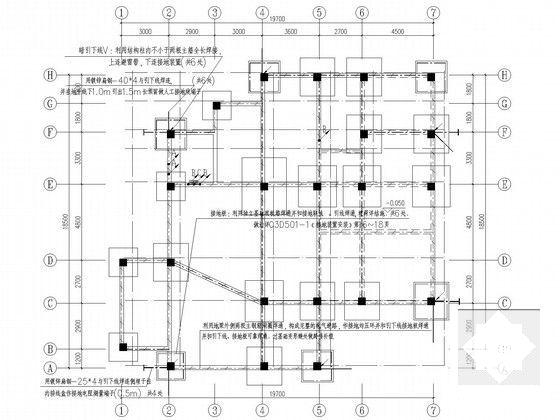

基础接地平面图

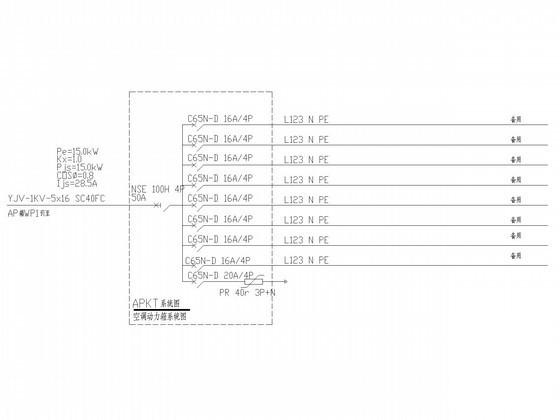

配电系统图

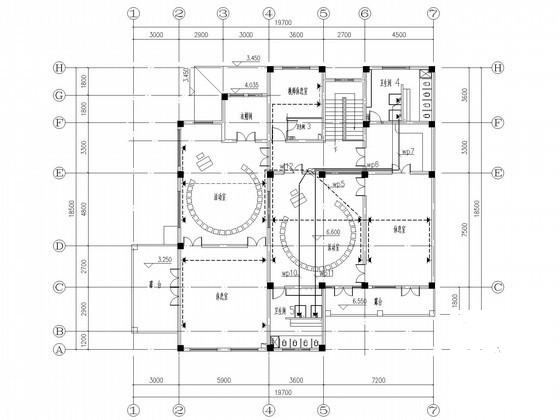

第 1 张图
