3栋住宅楼外墙LED泛光照明设计CAD施工图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 图纸设计深度：施工图
  • 负荷等级：三级
  • 接地方式：TN-S
  • 强电设计：电气照明,接地安全
该附件为3栋住宅楼外墙LED泛光照明设计图
1、设计内容
该项目电气设计内容包括: 照明系统 电气设计.
2、 供配电系统
(1)负荷等级:该项目用电负荷等级为三级.
3、线路敷设:
(1)所有动力、照明回路均采用聚乙烯绝缘电力电缆.
(2)选用电缆及穿管管径见系统图.
(3)环境回路采用三相五线制供电时,灯具负荷尽量均匀分布于各相上,达到负荷平衡.
4、设备及安装要求:
(1)所有接头须进行防潮处理后加热缩套管密封封装,灯具、配电箱,电控箱等电气设备防护等级
为IP65.

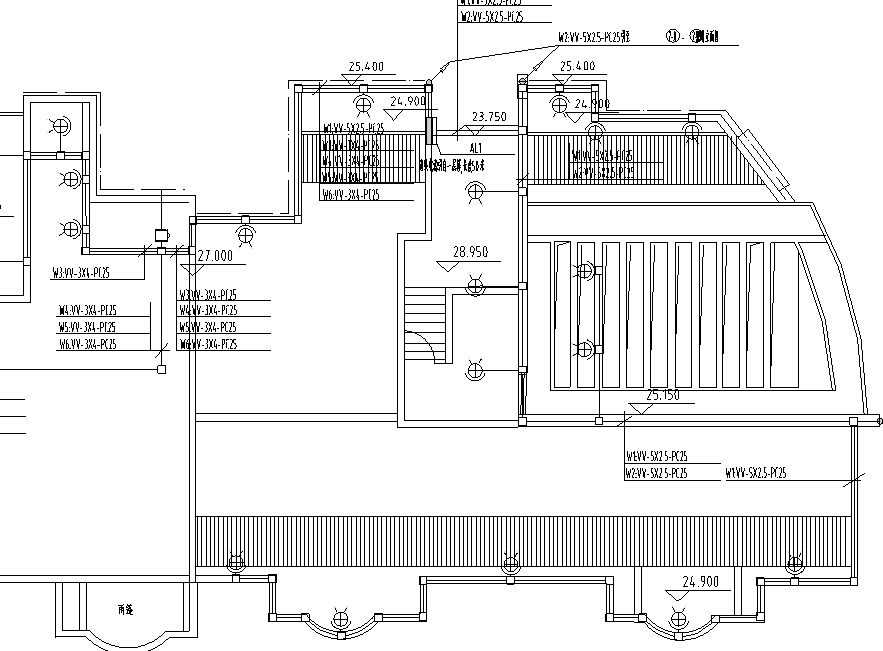

4#楼屋面 照明平面图

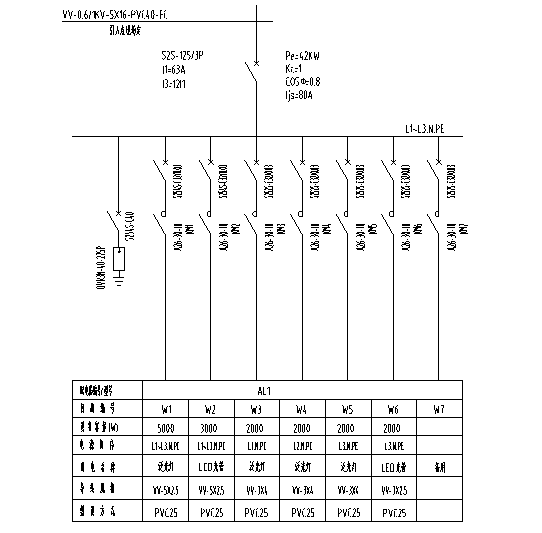

4#楼AL1 配 电 系 统 图

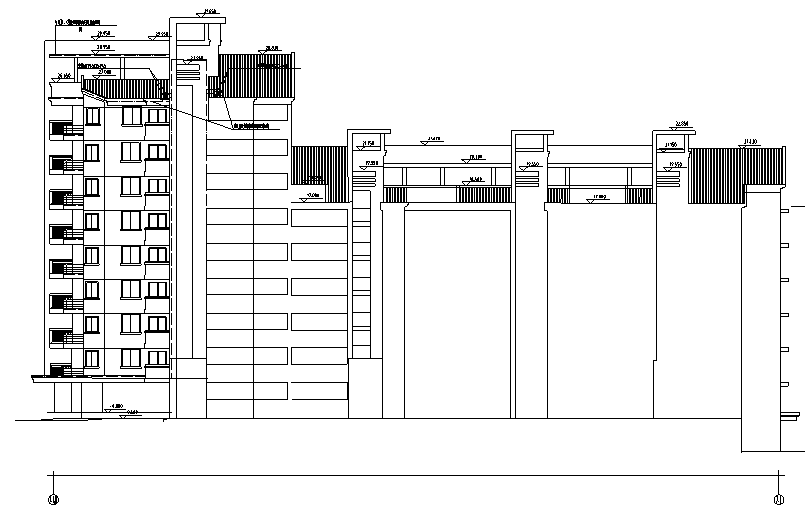

照明立面图

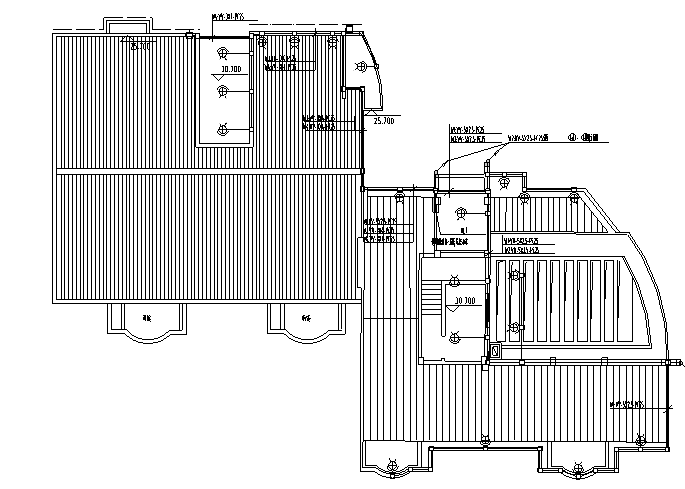

屋顶照明平面图
