2层养老院强弱电施工CAD图纸

资料简介
赚取积分

建筑高度类型：多层建筑
建筑设计面积：2336.26平方米
建筑地上层数：2层
图纸设计深度：施工图
参考图纸：14张
设计年代：近代
负荷等级：二级,三级
接地方式：TN-C-S
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统,其它

附件详情

1、建筑电气设计说明
2、主要设备材料表配电干线系统图配电箱系统图（一）
3、配电箱系统图（二）总等电位箱联结示意图局部等电位联结示意图
4、弱电系统图火灾自动报警系统图护理呼叫系统图
5、一、二层照明平面图
6、一、二层插座平面图
7、基础接地平面图
8、屋顶防雷平面图
9、一、二层弱电平面图
10、一、二层消防平面图

附件详情

该项目位于山东，本建筑地上二层；总建筑设计面积：2336.26平方米；建筑高度：6.90米。防火等级为二级；七度抗震。建筑设计使用年限:3类，50年。主要结构类型：框架结构。建筑类别：多层公建。
设计范围包括：电力配电系统；电气照明系统；建筑物防雷及安全保护及接地系统；综合布线系统、有线电视系统、视频监控系统、护理呼叫系统。
主要新规范：
《火灾自动报警系统设计规范》 GB 50016-近代
《建筑照明设计标准》 GB 50034-近代
《养老设施建筑设计规范》 GB 50867-近代
该附件，总共14张。

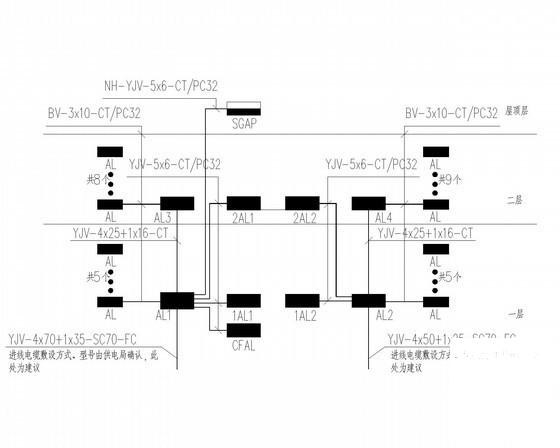

配电干线系统图

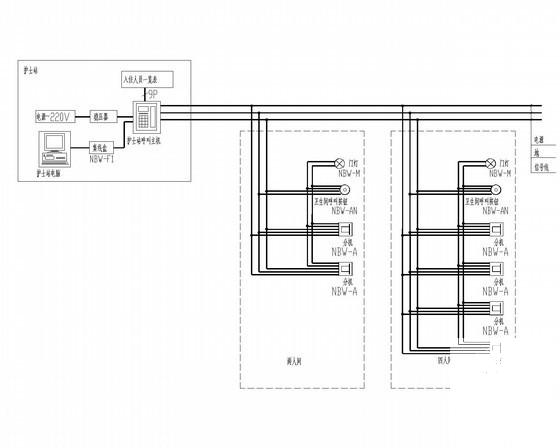

护理呼叫系统原理图

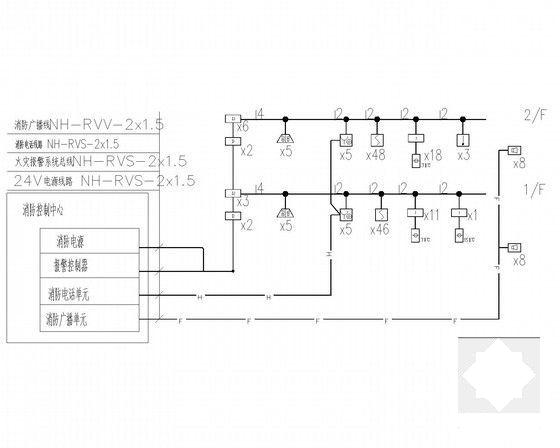

火灾报警系统图

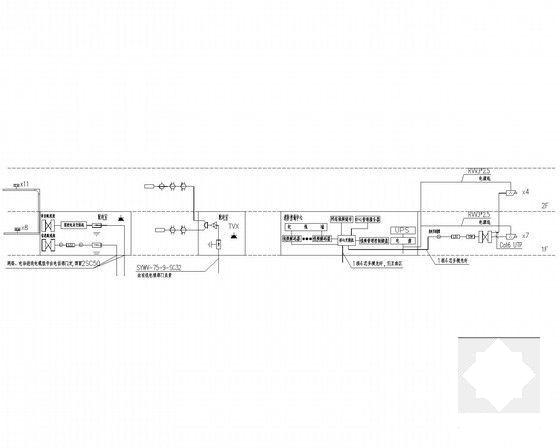

北区综合布线、电视、视频监控系统图

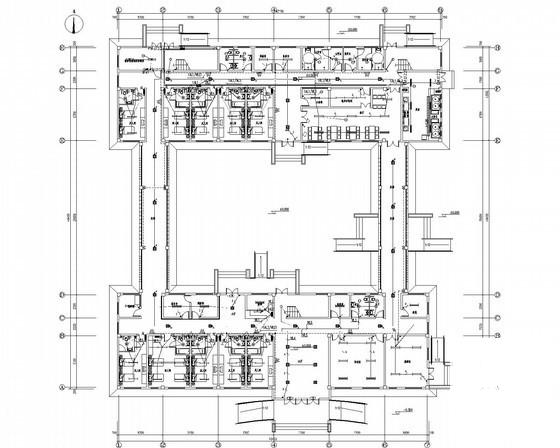

一层弱电平面图

一层消防平面图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
