4层海世博会伦敦管案例电气施工CAD图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2567平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 地下室用途:设备用房
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-C-S
  • 项目所在地:重庆
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全,电气控制
该附件为上海世博会永久建筑 电气施工图 (含计算书、节能设计)
一、项目概要
该项目为上海世博会城市最佳实践区北部模拟街区区域内的伦敦馆案例,本项目是英国伦敦在世博会园区内展示其独特的城市环境维护成果的建筑。总建筑面积为2567平方米,地上4层,建筑高度为15.10米,为多层民用建筑。该项目为永久建筑。
三、设计范围及内容
1.供电设计分界点为进线柜处,进线电缆之前(包括进线电缆及电缆头)为总体单位设计,以后为我院设计。
2.照明配电及控制系统;
3.动力配电及控制系统;
4.消防设施配电;
5.防雷及接地;
6.展示厅、门厅、展示住宅等需进行二次装饰设计的场所,该资料仅预留电源;
7.太阳能光伏发电系统由专业厂家深化设计,该资料仅预留接口。

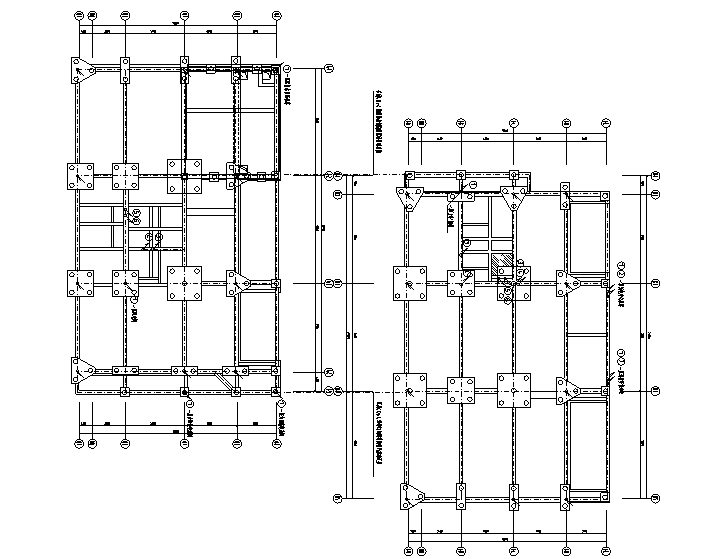

接地平面图
防雷平面图

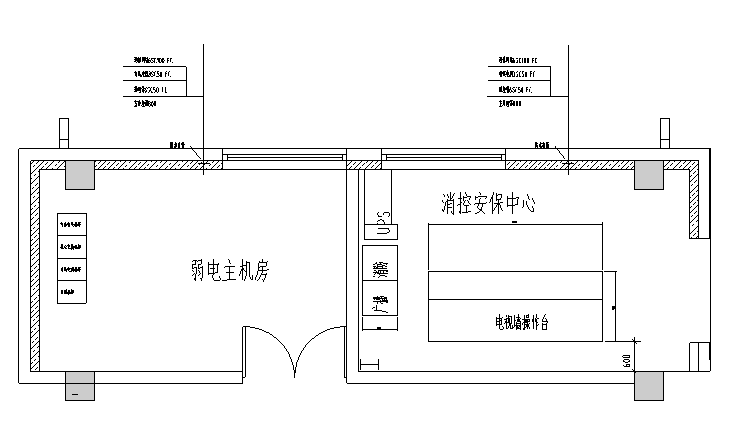

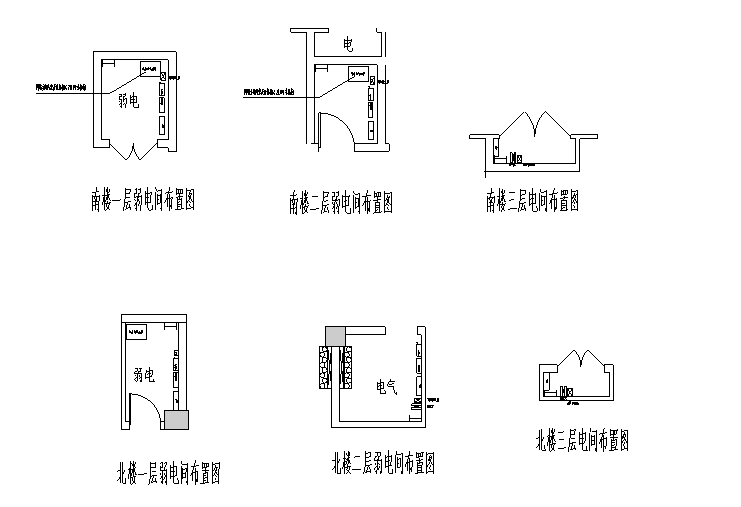

弱电间布置示意图
BA系统图
BA一层平面图(二)
低压配电系统图(二)

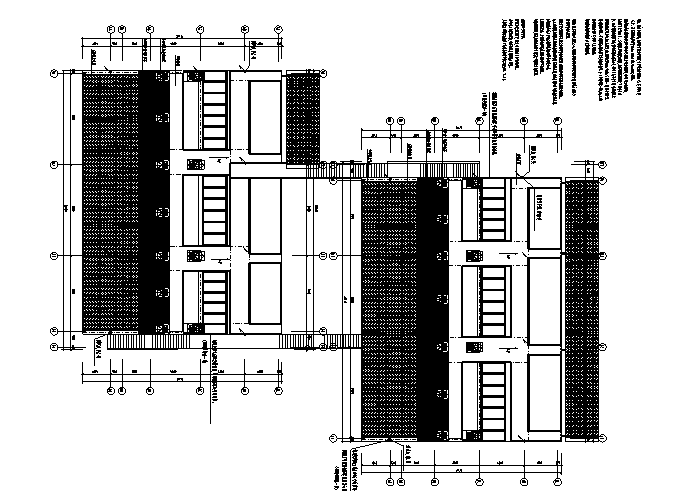

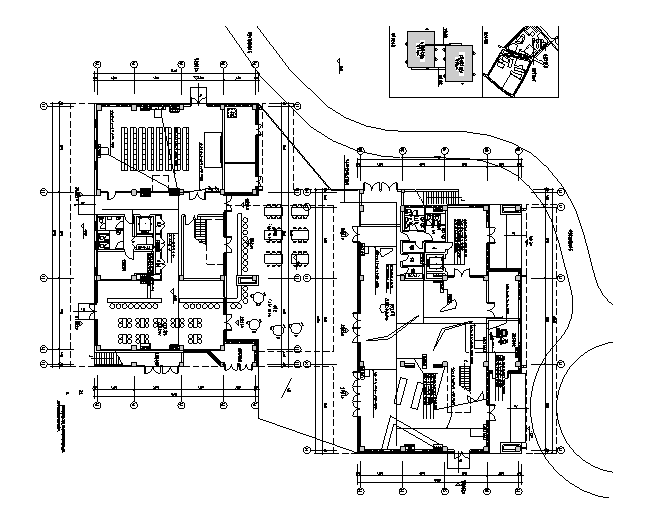

照明平面图
计算书
