4527平米10层商住楼电气施工CAD图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:4527.50平方米
  • 地上层数:10层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 负荷等级:二级
  • 接地方式:TN-S
  • 强电设计:低压配电,电气照明

附件详情

  • 一、 电气设计 说明
  • 二、 竖向配电干线 系统图
  • 三、 配电箱系统
  • 四、电气平面图

附件详情

本稿件是某十层商住楼电气施工图纸,工程首~二层为一般商铺、商业办公和物业管理用房,三~十层为普通住宅,混凝土框架结构,建筑面积为4527.50平方米,建筑高度为32.500m,耐火等级为二级。电气设计包含配电系统设计、照明灯具布置、插座动力系统等,本图纸是包含公共部分电气设计,商户与住宅由二次装修设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

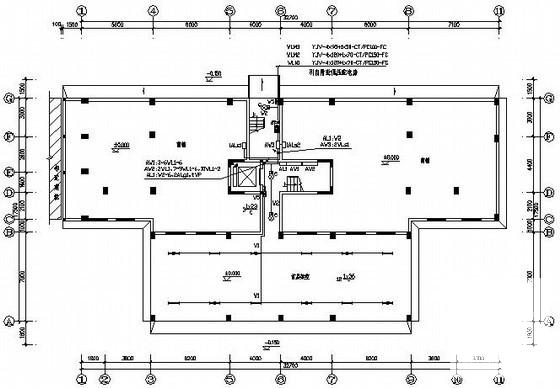

  • 楼电气施工图纸 - 1
    楼电气施工图纸 - 1

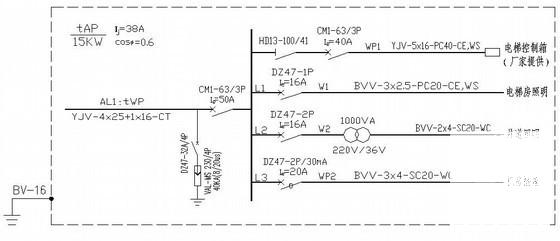

  • 楼电气施工图纸 - 2
    楼电气施工图纸 - 2

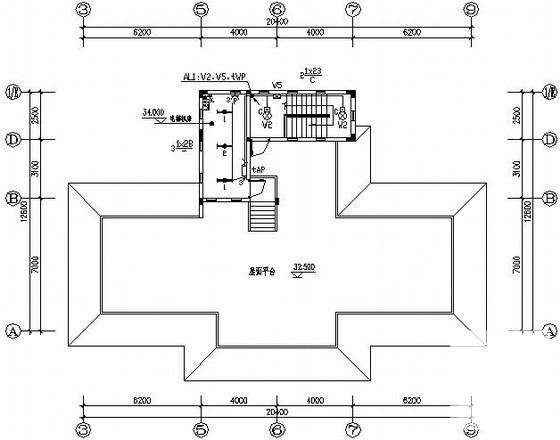

  • 楼电气施工图纸 - 3
    楼电气施工图纸 - 3
  • 楼电气施工图纸 - 4
    楼电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
