体育馆智能照明系统全套CAD施工图纸

搜索更多资源
  • 建筑类别：体育
  • 建筑高度类型：多层建筑
  • 图纸设计深度：施工图
  • 负荷等级：一级,二级
  • 火灾保护分级：二级
  • 项目所在地：内蒙古
  • 强电 设计：低压配电,电气照明
该附件为内蒙古体育馆智能 照明系统 全套图纸
一.设计内容及范围:
本 设计方案 采用XXX的XXX智能照明系统,实现对照明的定时、联动等节能控制,延长灯具使用寿命。设计的内容包括:
楼内公共区域照明;一层会展中心照明;外景泛光照明;办公区域照明;贵宾区域照明;网球训练馆照明;篮球训练馆照明;健身训练馆。
二、功能需求暨设计目标
3.1.楼内公共区域照明
楼内公共区域包括各门厅、过厅、电梯前室、走廊等局部区域。对以上区域要求有探测和人控的多种控制功能。
探测----在二层、电梯前室、各层入口等地方设置红外人员探测器,自动探测有无人员到达该楼层,控制相应照明区域
的开关。
人控----在某些需要人工干预的情况或方便现场的开操作,在各层设置多个智能开关,通过预
先编程,定义开关键的功能,使授权用户能采用现场超越控制来开关某回路照明。
3.2. 景观照明
景观照明采用光照+时控的自控方式,在每个景观照明的配电箱内设置智能光照度传感器,在光
照度低于设定或到达指定时间时,开启景观照明。
时控时间可由用户重新定义。
3.3.办公区域、贵宾区域以及训练场馆照明:
采用人控----在某些需要人工干预的情况或方便现场的开操作
,在各房间依据灯点设置智能开关,通过预先编程,定义开关键的功能,
使授权用户能采用现场超越控制来开关某回路照明。
三、设备安装
各输出模块(继电器)均安装在系统图所指定的控制箱内;
各楼层的智能开关键安装在原设计开关盒内,据地1.4mm;
红外人员探测器采用吸顶式安装,距照明灯具及空调送风口的最小直线距离为600mm;当系统输出控制器超过31
台或距离超过1000米增加增幅器ALSR-32一台.其余设备安装方式见平面图。
四、管线敷设
本照明控制系统为总线式连接,输出模块、开关键均由一条ALL LIGHT总线连接。总线电缆
采用普通扁平四芯电话线HBYY-4X0.5,接头为RJ11-M,在连接中不允许有分支。与照
明箱回路的连接采用ZR-BV电缆。
具体管线布置参见各平面图。

内蒙古体育馆智能照明系统全套图纸
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

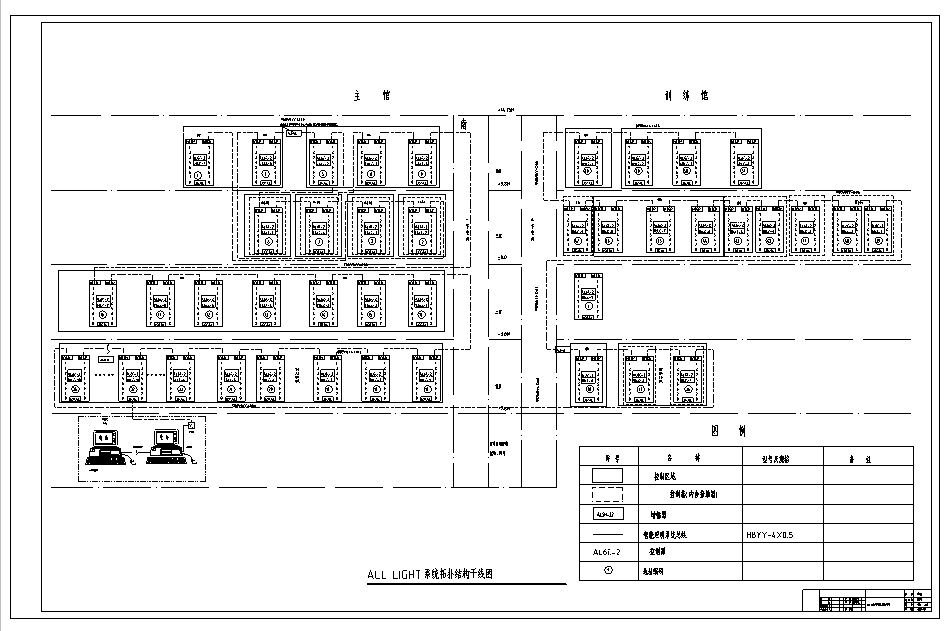

  • 体育馆照明系统 - 1
    体育馆照明系统 - 1

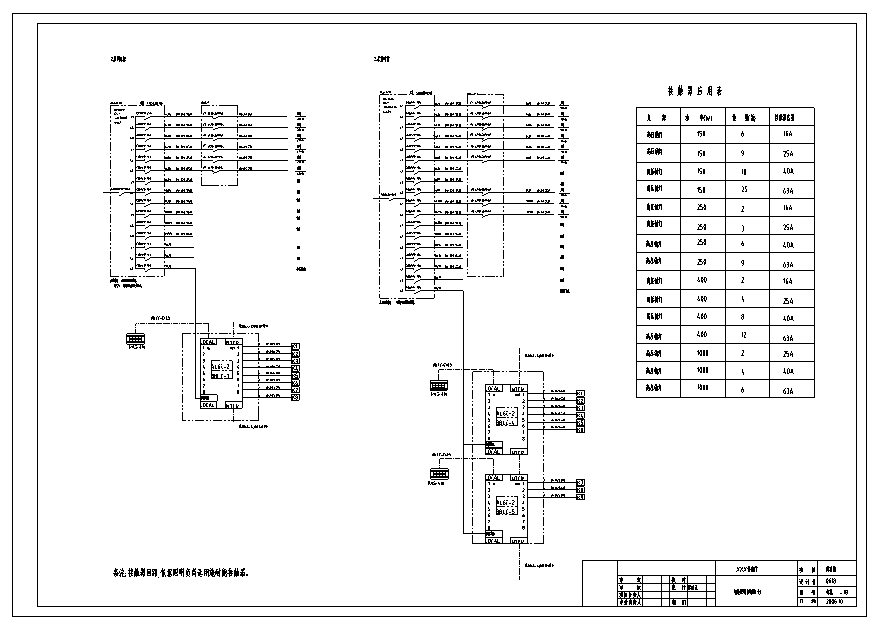

  • 体育馆照明系统 - 2
    体育馆照明系统 - 2

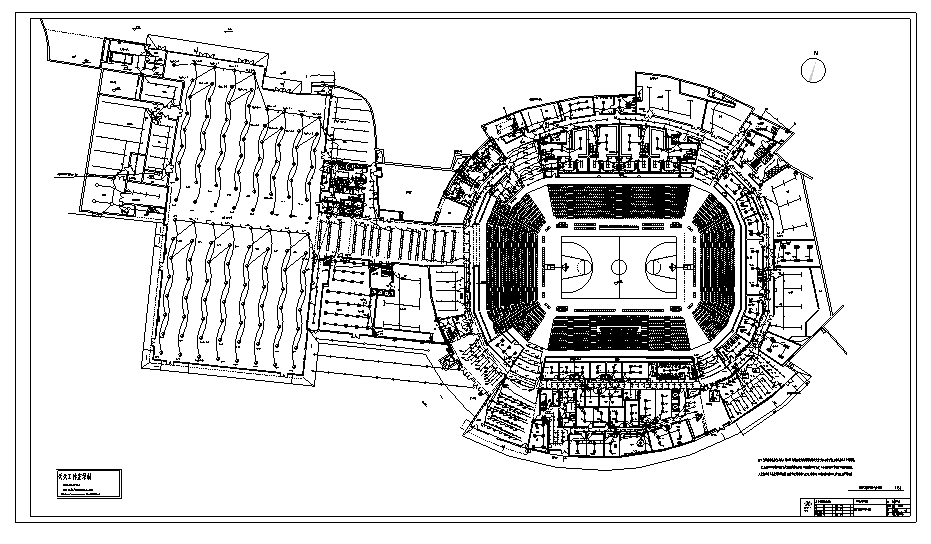

  • 体育馆照明系统 - 3
    体育馆照明系统 - 3

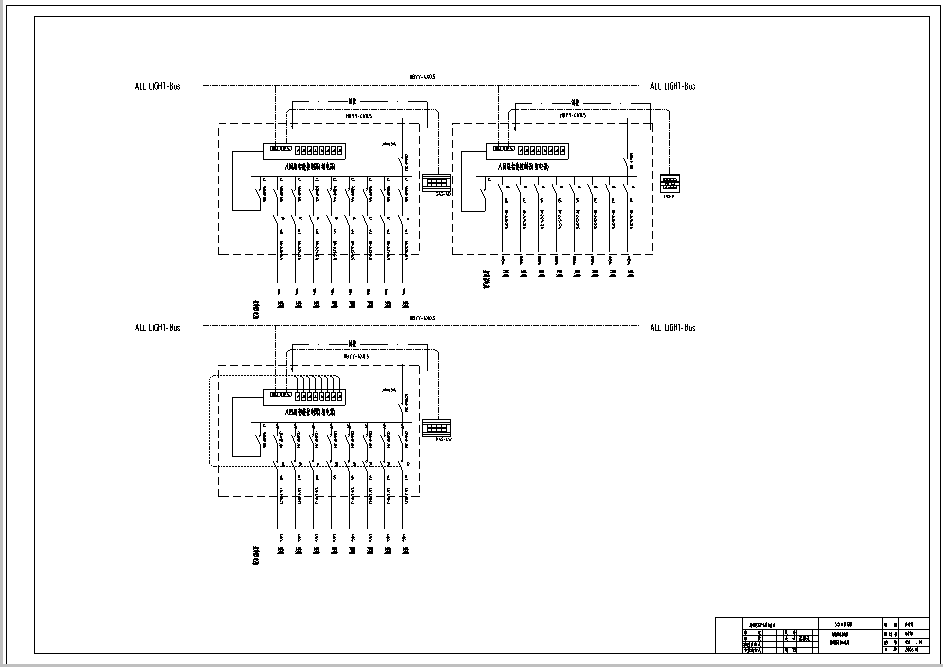

  • 体育馆照明系统 - 4
    体育馆照明系统 - 4

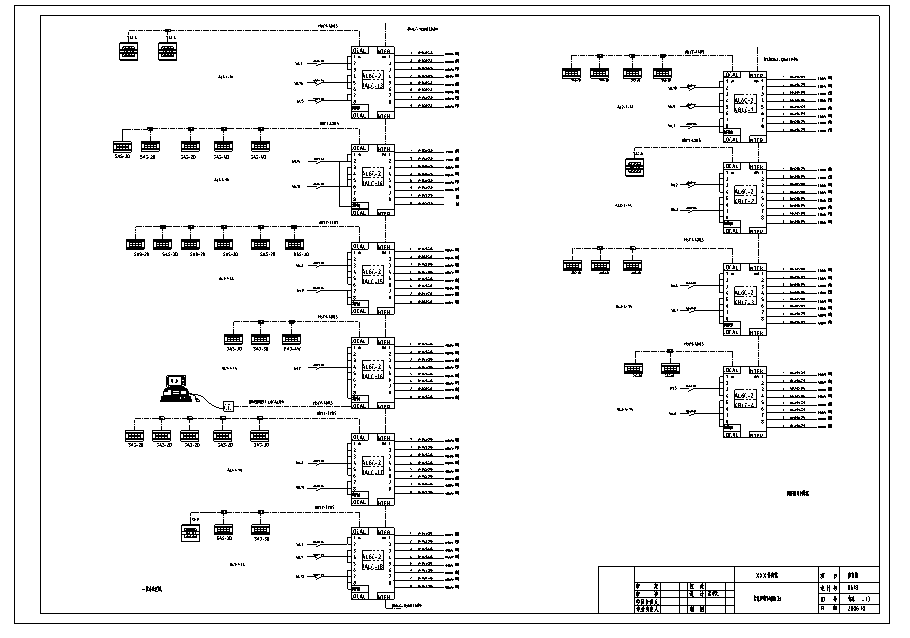

  • 体育馆照明系统 - 5
    体育馆照明系统 - 5
以上是部分截图，请下载附件后查看完整高清内容
