跨河大桥夜景照明智能化系统施工大样图cad

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：过水桥

该附件为： 跨河大桥夜景照明智能化系统施工图 ，格式为dwg，包含： 设计说明 施工大样 电气图 控制图 审核意见回复，同类工程可下载参考。

一、项目概要：

1. 负荷等级：负荷等级为三级负荷，设配电柜4台,约326KW。
2. 电源进线：夜景照明电箱主电源进线由灯饰专用箱变引来。(专用箱变不在该资料中)
3. 整个系统采用TN-S系统，N线与PE线至配电箱馈出后不再联结。
4. 所有的开关电源需设置开关电源配电箱，开关电源出线熔断器安装在箱内，就近隐蔽、壁挂安装。
5. 本系统采取时钟就地控制，预留远程控制接口。
6. 通过时钟系统对所有照明等进行集中控制和管理。实现平时、节日、重大节日、表演等场景模式自动控制，提高管理水平，最大限度的节约能源和避免人为能源浪费。
7. 通过智能化系统对动态灯光的变幻进行智能控制与管理，实现灯光的智能控制，全面提高管理水平。
8. 远程控制采用回路智能终端控制器。

二、相关图片：




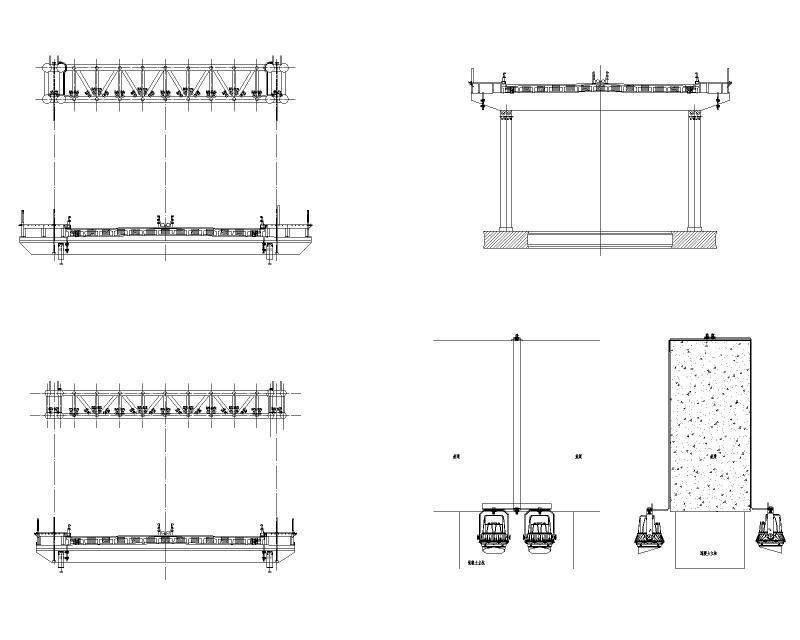

灯具安装大样图

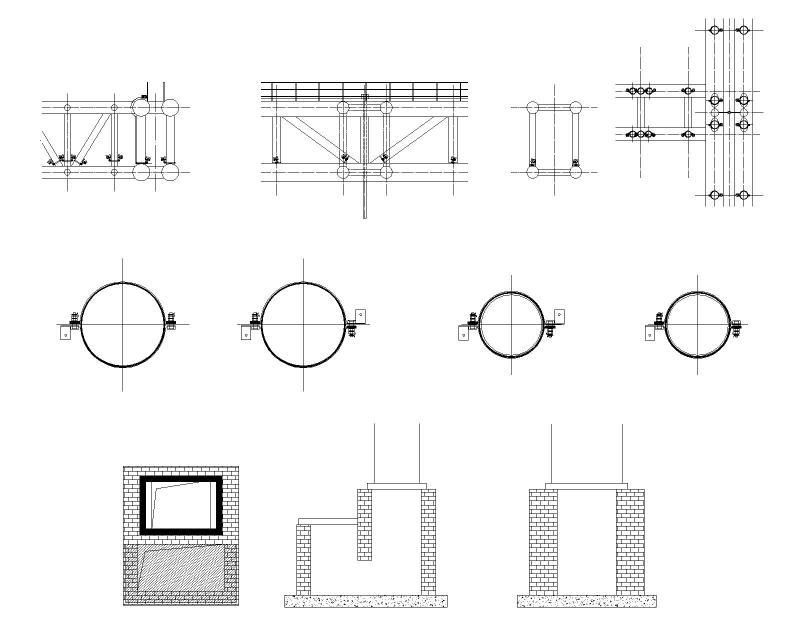

灯具安装详图

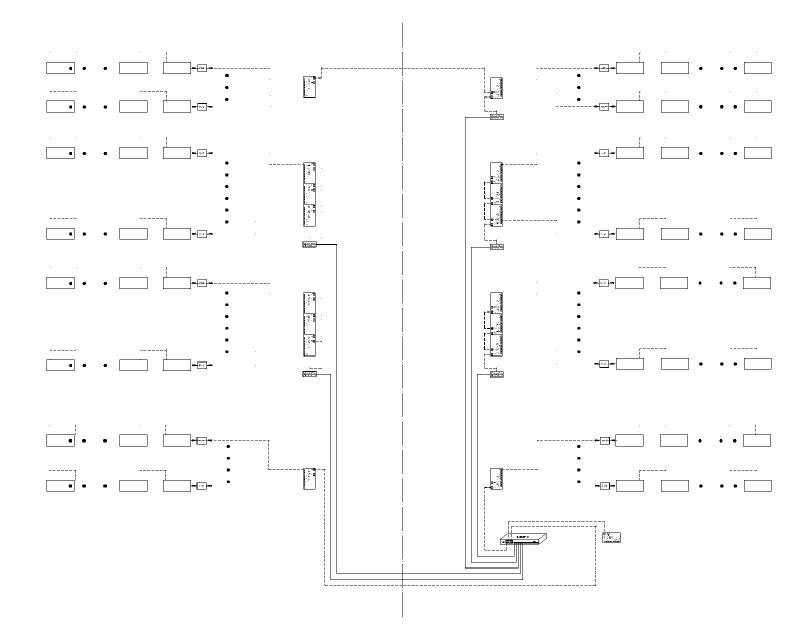

灯具控制原理

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
