14层有线电视网络园区传输中心智能化工程施工CAD图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：123206平方米
  • 建筑地上层数：13层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：42张
  • 设计年代：近代
  • 地下室用途：人防
  • 节点大样：人防
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：江苏
  • 弱电设计：入侵报警系统,出入口控制系统,综合布线系统,有线电视和卫星接收系统,会议系统,公共信息显示系统,机房工程,其它

附件详情

  • 智能化工程设计说明
  • 综合布线系统图
  • 有线电视系统图
  • 背景音乐系统图
  • 机房装修平面图
  • 机房环境监控 平面布置图
  • 机房 防雷接地 图
  • 一层LED平面布置图
  • 地下一层公共广播平面图
  • 1层公共广播平面布置图
  • 2层公共广播平面布置图
  • 3~6/8层公共广播平面布置图
  • 7层公共广播平面布置图
  • 9~14层公共广播平面布置图
  • 地下1层安保平面图
  • 1层安保平面布置图
  • 2层安保平面布置图
  • 3~6/8层安保平面布置图
  • 7层安保平面布置图
  • 9~14层安保平面布置图
  • 机房层安保平面图
  • 地下一层综合布线平面图
  • 1层综合布线平面布置图
  • 2层综合布线平面布置图
  • 7层综合布线平面布置图
  • 地下一层停车管理平面图

附件详情

该项目是江苏省有线电视网络园区传输中心,总建筑面积:123206平方米。该项目设计地下室、一层～十三层。设计范围：1、综合布线系统；2、有线电视系统；3、背景音乐系统；4、安全防范系统；5、停车管理系统；6、机房工程；7、多媒体会议系统；8、大屏显示系统；9、综合管路系统。
，图纸共42张。


一层LED平面布置图

7层公共广播平面布置图

安全防范系统图

地下一层停车管理平面图

会议室发言显示系统图

机房地面桥架布置图

机房环境监控系统图

总图

9--14层安保平面布置图

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源

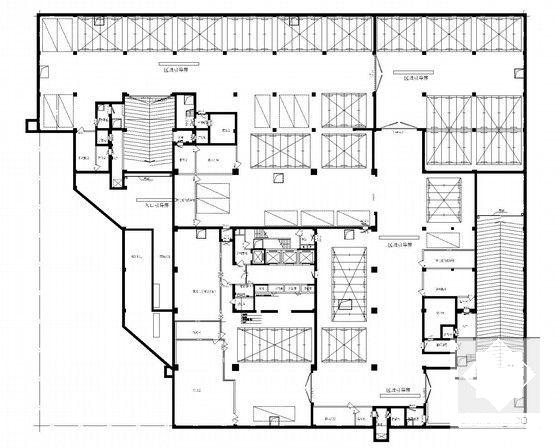

  • 工程施工图纸 - 1
    工程施工图纸 - 1

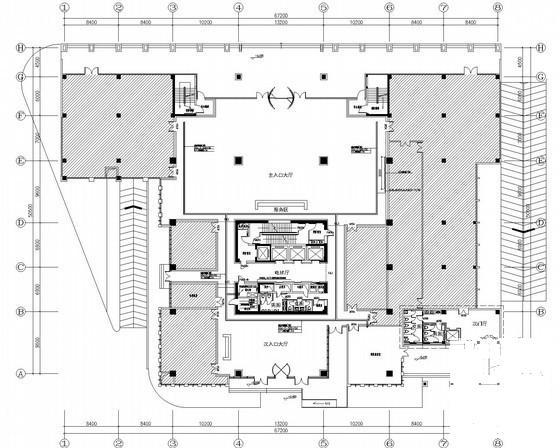

  • 工程施工图纸 - 2
    工程施工图纸 - 2

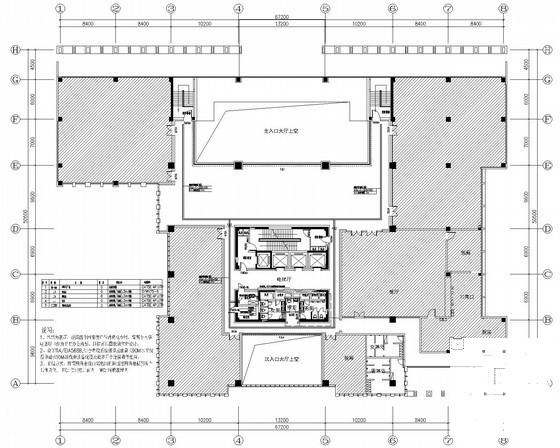

  • 工程施工图纸 - 3
    工程施工图纸 - 3

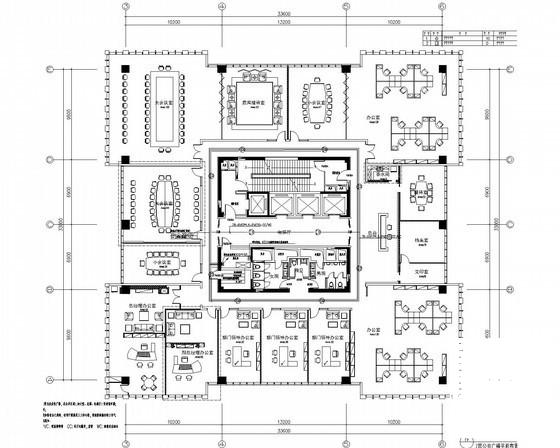

  • 工程施工图纸 - 4
    工程施工图纸 - 4

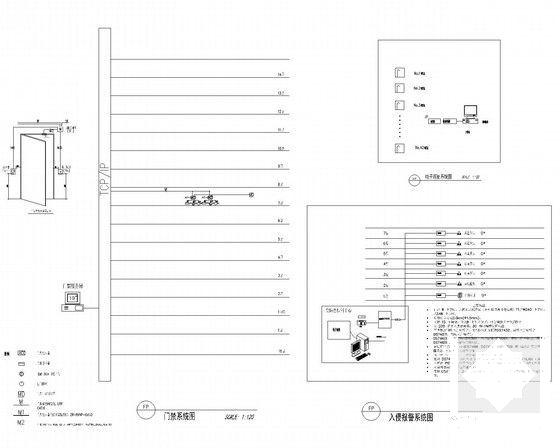

  • 工程施工图纸 - 5
    工程施工图纸 - 5
  • 工程施工图纸 - 6
    工程施工图纸 - 6
  • 工程施工图纸 - 7
    工程施工图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
