8层大学网络中心机房弱电系统施工CAD图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 强电 设计:低压配电, 电气照明, 建筑物防雷, 接地安全, 其它
  • 弱电设计:视频监控系统, 出入口控制系统, 其它

附件详情

  • 1、设计总说明
  • 2、原建筑平面图
  • 3、设备 平面布置图
  • 4、吊顶平面布置图
  • 5、地板平面布置图
  • 6、 线槽平面布置图
  • 7、机房立面图(一)
  • 8、室内装饰 节点详图 (一)
  • 9、动力系统图
  • 10、UPS系统图
  • 11、动力供电平面图
  • 12、动力插座平面图
  • 13、普通照明平面布置图
  • 14、应急照明平面布置图

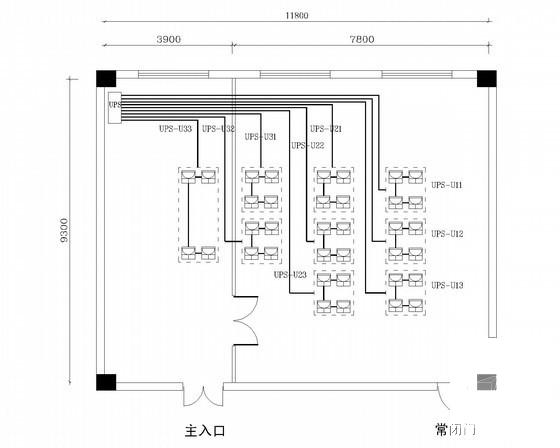

  • 15、 UPS插座平面图
  • 16、机房消防设备平面布置图
  • 17、监控系统布置图
  • 18、机房区门禁机平面布置图
  • 19、直流地接地网系统示意图
  • 20、静电泄漏接地网系统示意图

附件详情

该附件是大学网络中心机房弱电系统施工图纸,总共26张。
设计概况:原建筑概况:计算中心大楼八层,大楼为全框架结构、现浇楼板,规划功能区分布较清晰。
计算机系统供电按一级供电要求设计,计算机设备供电采用国产优质电线电缆,详见 电气设计 说明。
......

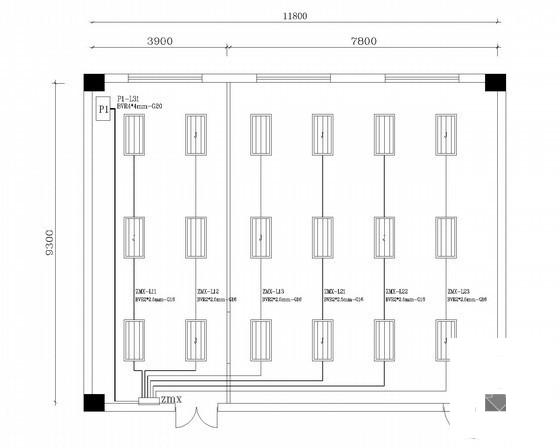

普通照明布置图

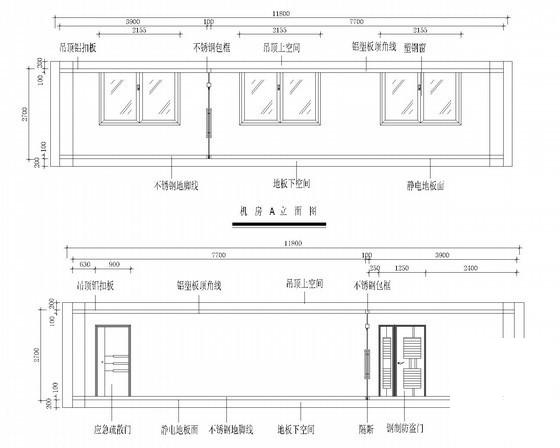

机房立面图(一)

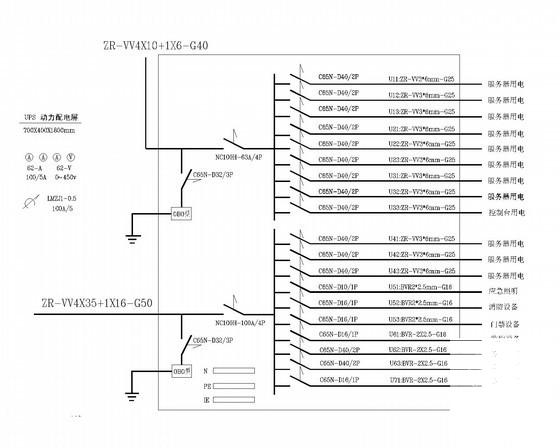

UPS系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 机房施工图纸 - 1
    机房施工图纸 - 1
  • 机房施工图纸 - 2
    机房施工图纸 - 2
  • 机房施工图纸 - 3
    机房施工图纸 - 3
  • 机房施工图纸 - 4
    机房施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
