7层高中图纸书综合楼强电施工CAD图纸
- 建筑类别：教育,文化
- 建筑高度类型：多层建筑
- 建筑设计面积：13727平方米
- 建筑地上层数：7层
- 图纸设计深度：施工图
- 参考图纸：24张
- 设计年代：近代
- 负荷等级：二级
- 防雷等级：第三类
- 接地方式：TN-C,TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统
附件详情
- 一层到六层各层 照明平面图
- 机房层照明平面图
- 屋顶层 防雷平面图
- 基础接地平面图
- 一层到六层各层电气平面图
- 机房层电气平面图
- 电气施工说明
- 防雷接地 干线图
附件详情
建筑概况:该项目为科技图书综合楼，地上七层，建筑高度24.2米，地上总建筑面积为13727平方米。本图包括各层的照明、电气平面图，
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

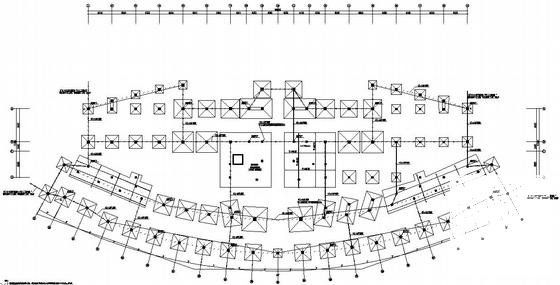

综合楼施工图纸 - 1 -

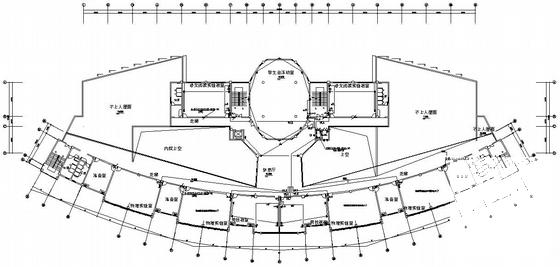

综合楼施工图纸 - 2 -

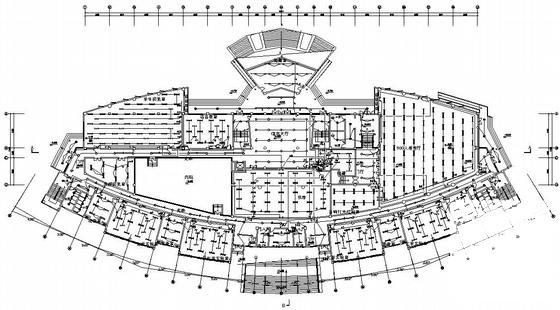

综合楼施工图纸 - 3 -

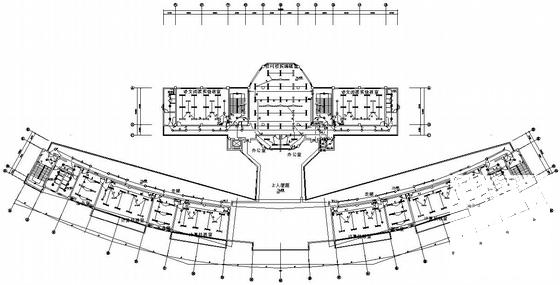

综合楼施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
