3层酒吧洗浴中心排烟CAD施工图纸

一、项目概要：

该项目为一层大厅；二层VIP箭馆；三层为健身房、普通射箭区面积大于100平方,框架结构。地上三层。总建筑面积3000平方米。该项目耐火等级为一级。

二、空调系统：

该项目空调系统为空气-水系统，采暖系统为热水辐射，冷热源为电动压缩式冷水机组。

三、通风及防排烟系统：

一层大厅；二层VIP箭馆、健身房、普通射箭区面积大于100平方，依据《建筑设计防火规范》（GB50016-近代）第8.5.3.3条规定，设置机械排烟。排烟风机设于原屋顶；一层大厅为一个防烟分区，二层VIP箭馆、健身房、普通射箭区各为一个防烟分区，防烟分区间平面图，各防烟分区的排烟量按60m3/平方计算；排烟时自然补风，补风量不小于排烟量的50%。各层内走道无开启外窗，且长度大于20m，依据《建筑设计防火规范》（GB50016-近代）第8.5.3.4条规定，均设置机械排烟。排烟风机设于原屋顶；每层内走道为一个防烟分区，每层走道内的排烟量按60m3/平方计算；排烟时自然补风，补风量不小于排烟量的50%。

四、图纸展示：

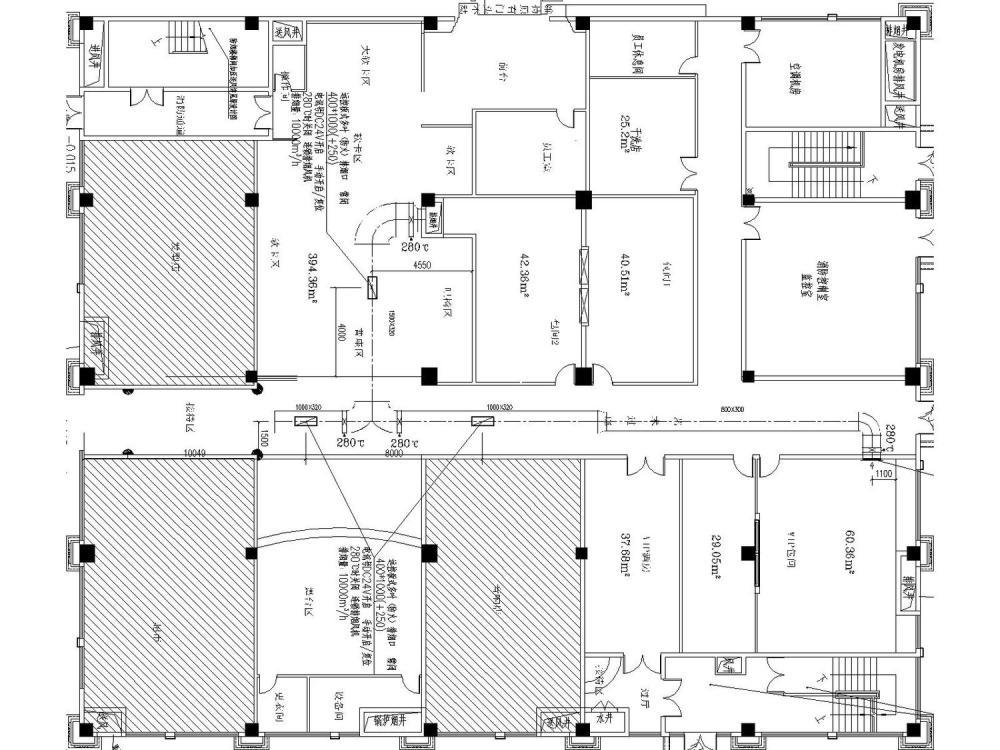

酒吧洗浴中心一层排烟图

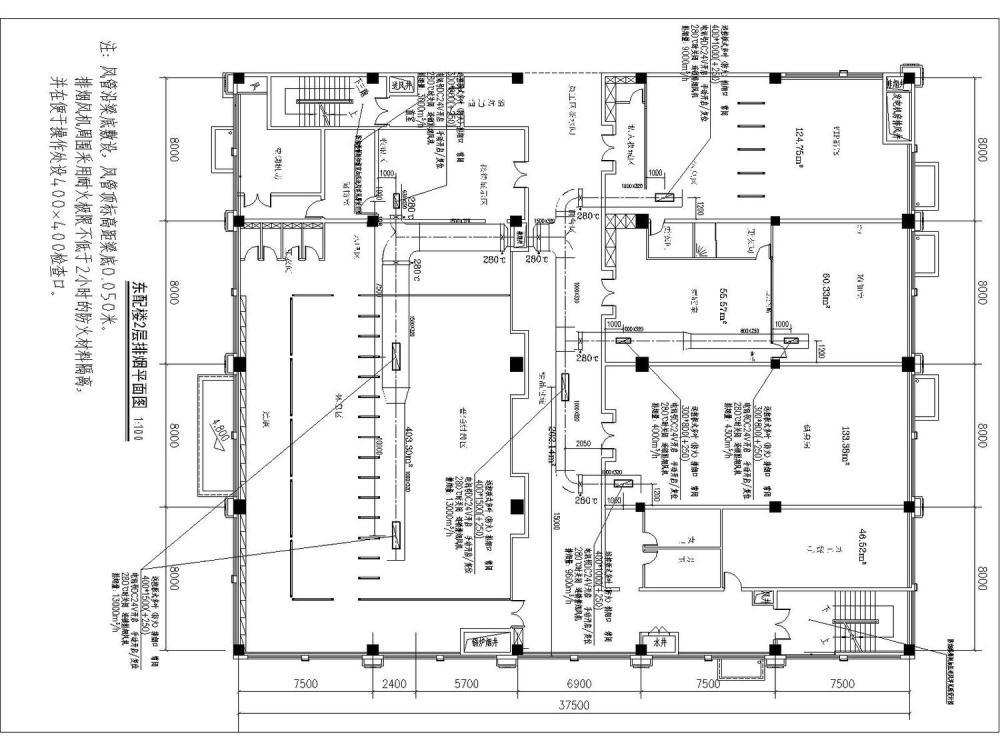

酒吧洗浴中心二 层排烟图

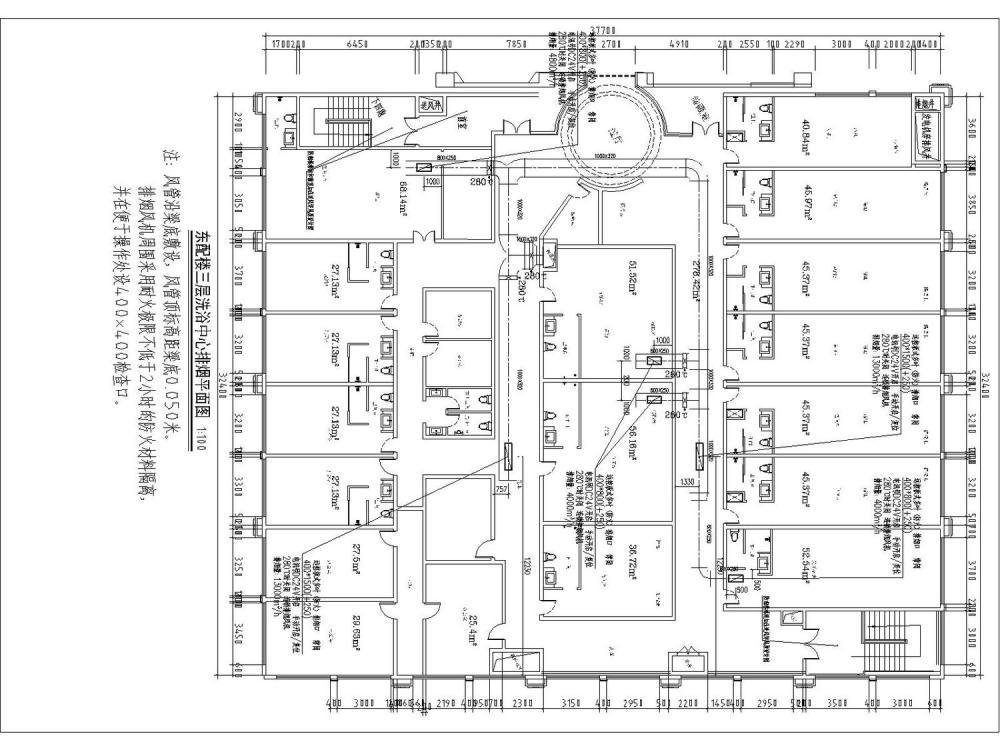

酒吧洗浴中心三层排烟图
