3层超市空调CAD施工大样图
- 设计详细说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：20000平方米
- 建筑地上层数：3层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：46张
- 设计内容：空调,通风,防排烟,其它
- 冷热源：空气调节器
- 空调系统：全空气系统,制冷剂系统
- 水系统：单式泵
- 项目所在地：湖北
附件详情
该项目建筑面积20000m2，一层至三层卖场中央空调系统夏季冷负荷为3500KW。冷冻机房设置于地下一层。选用两台制冷量为1582KW水冷离心式冷水机组。该资料包含设计说明，空调平面图，设备大样图等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

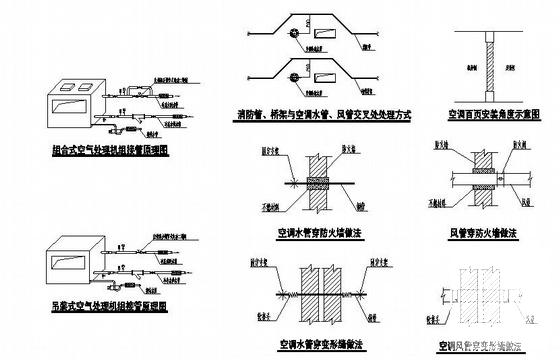

空调大样图 - 1 -

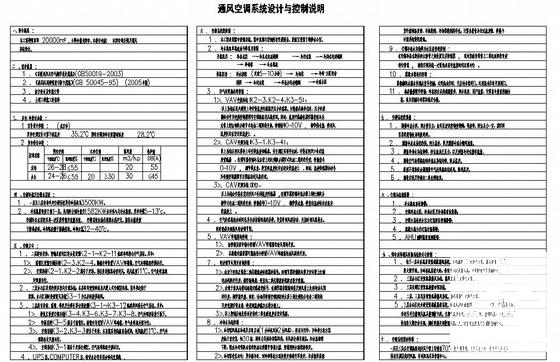

空调大样图 - 2 -

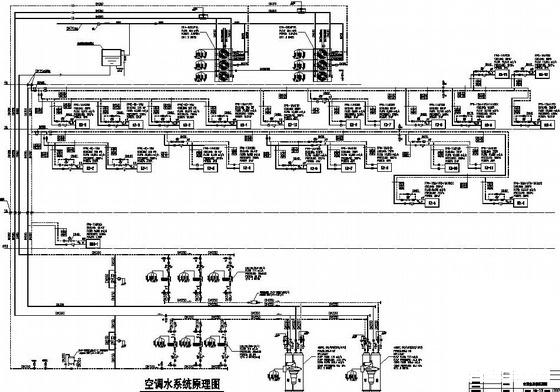

空调大样图 - 3 -

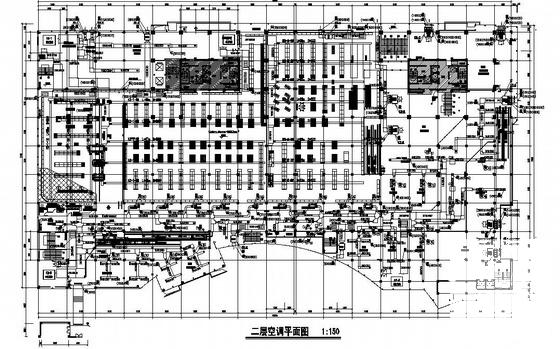

空调大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
