浦东川沙鹤鸣楼修缮项目建筑施工CAD大样图2017

该附件为浦东川沙鹤鸣楼修缮项目 建筑施工图 2017，含水暖电图纸。

该楼属园林观赏建筑，设计仿明清江南建筑形式。

鹤鸣楼台基占地1802平方米m，至楼顶拔地高度50.8m。设计建筑面积4156m.鹤鸣楼主体为塔式建筑，台基面以上分五层，层层飞檐翘戗，首层层高10.44m，设花楼夹层，两层以上每层层高6.12m.每层设外回廊，供游客观赏远眺。登上顶层，可观东海日出，川沙城乡尽收眼底。该工程建成后，古式古香、雄伟壮丽，与公园原有亭台楼榭浑然一体。并将成为川沙公园内一处主要景点。

以下是部分图纸展示：

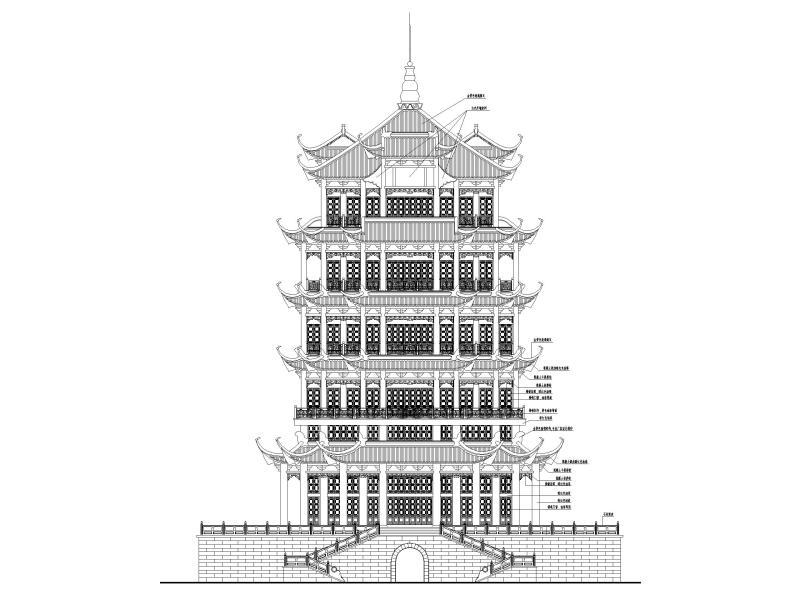

浦东川沙鹤鸣楼修缮项目 建筑施工图 立面图1

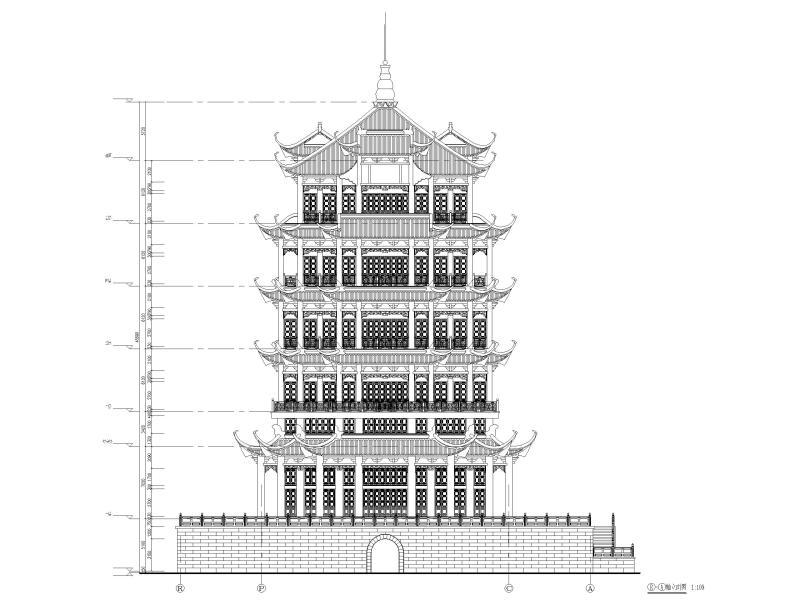

浦东川沙鹤鸣楼修缮项目 建筑施工图 立面图2

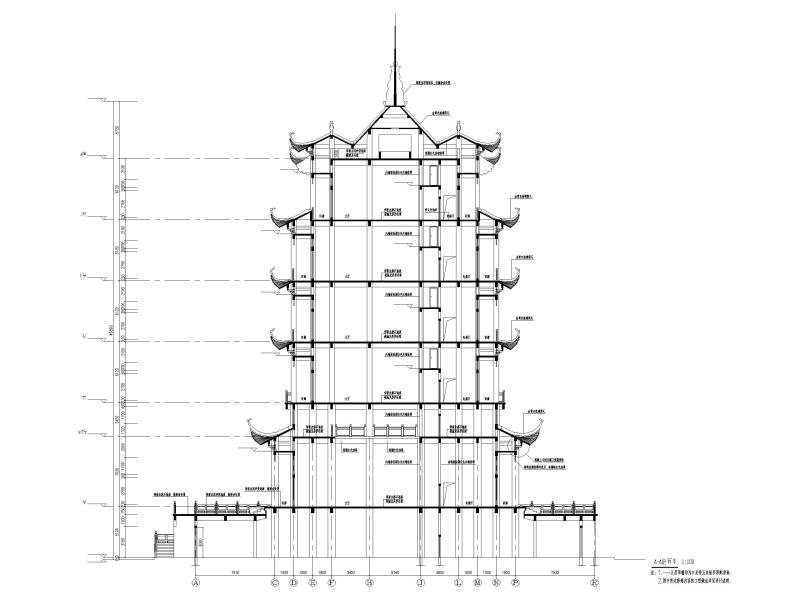

浦东川沙鹤鸣楼修缮项目建筑施工图 剖面图

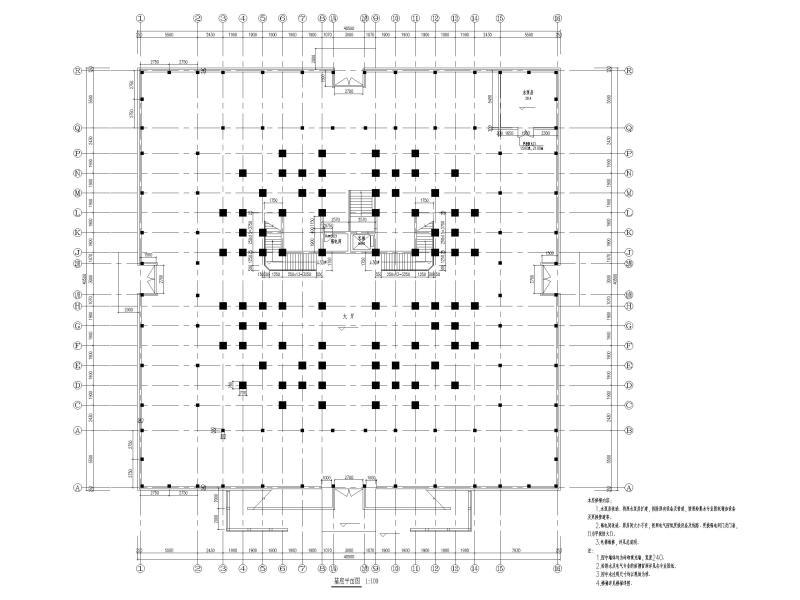

浦东川沙鹤鸣楼修缮项目建筑施工图 基座平面图

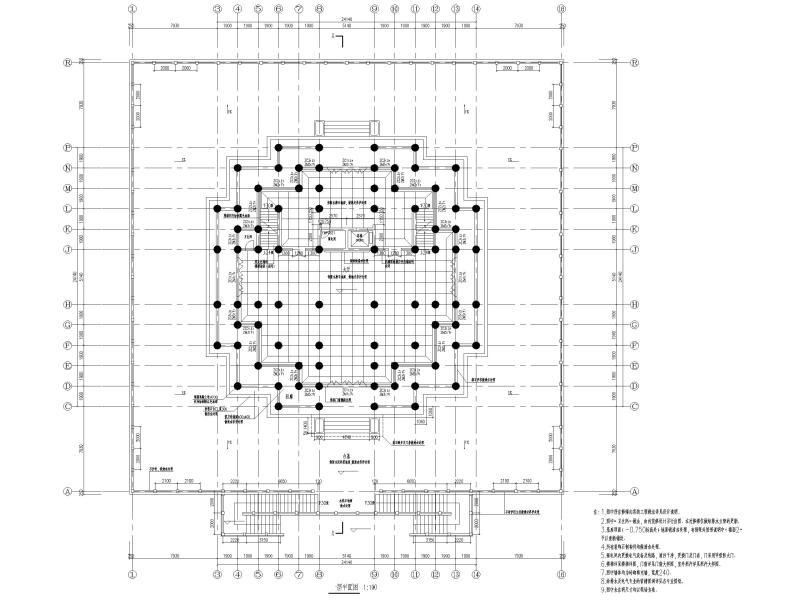

浦东川沙鹤鸣楼修缮项目建筑施工图 一层平面图

浦东川沙鹤鸣楼修缮项目建筑施工图 五层平面图

浦东川沙鹤鸣楼修缮项目建筑施工图 地面铺装做法示意图

浦东川沙鹤鸣楼修缮项目建筑施工图 室外栏杆大样图、挂落大样图
