中心变电站供电工程施工CAD图纸(2017)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 节点大样:线管,开关柜,其它
  • 项目所在地:重庆
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统

该附件为重庆某机场中心变电站供电工程施工图。

概况:
本项目为重庆某机场供电工程-中心变电站。中心变电站变压器本期容量为2×800kVA,两级电压10kV/380V。
本中心变电站位于航站区内,与灯光变电站合建。
本中心站电源由绿豆包35KV变电站及曲尺35KV变电站,采用两路10KV专线架空+电缆直埋引来。
10KV中心变电站10KV及0.4kV均采用单母线分段接线,站内设置一台应急柴油发电机.容量为800KW。
10KV高压开关柜采用铠装移开式金属封闭式中置柜,设置100Ah免维护电池直流操作电源,并采用微机保护装置。
中心变电站总计装设变压器容量为2X800KVA,低压开关柜采用组合型低压开关柜,柴油发电机采用进口自启动快速油机。

部分图纸摘录:

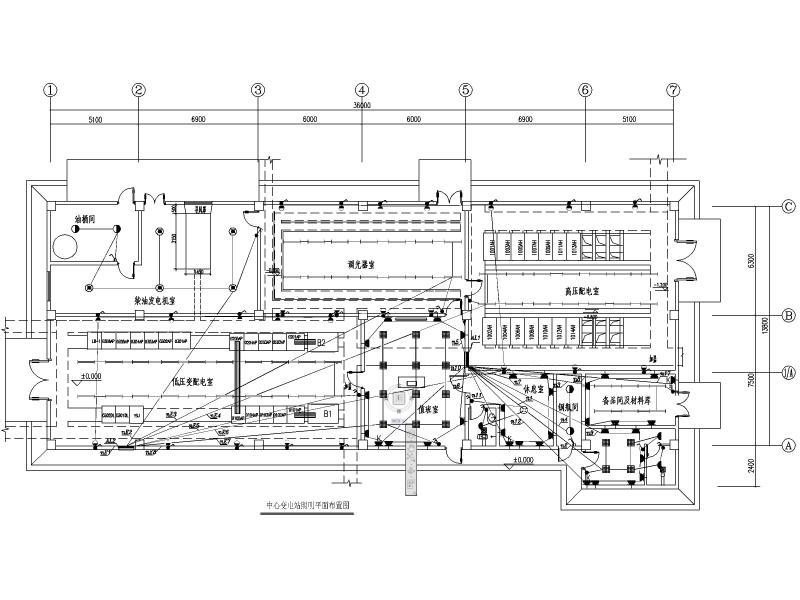

照明平面图

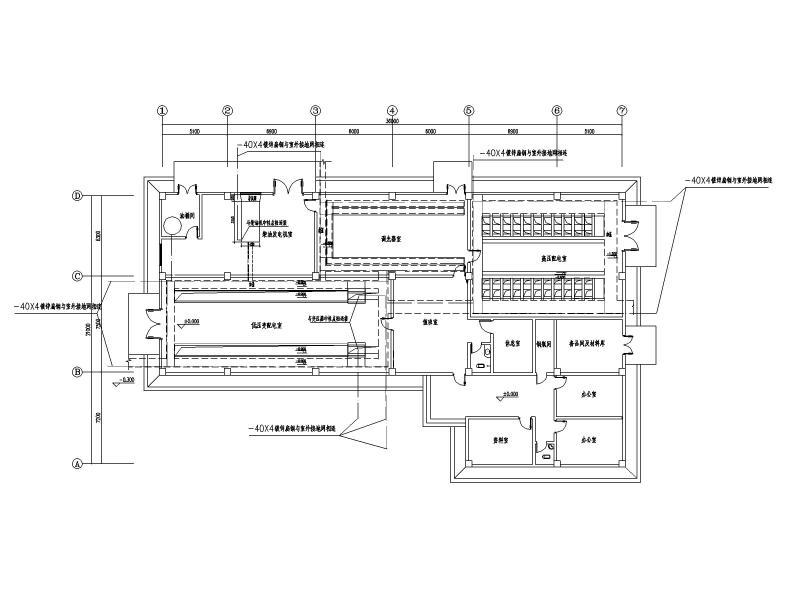

接地平面图

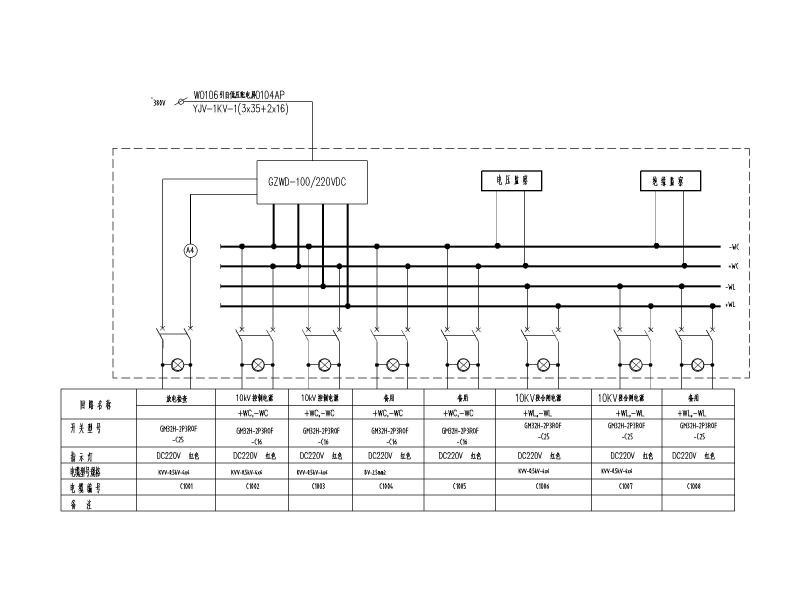

直流系统供电系统图

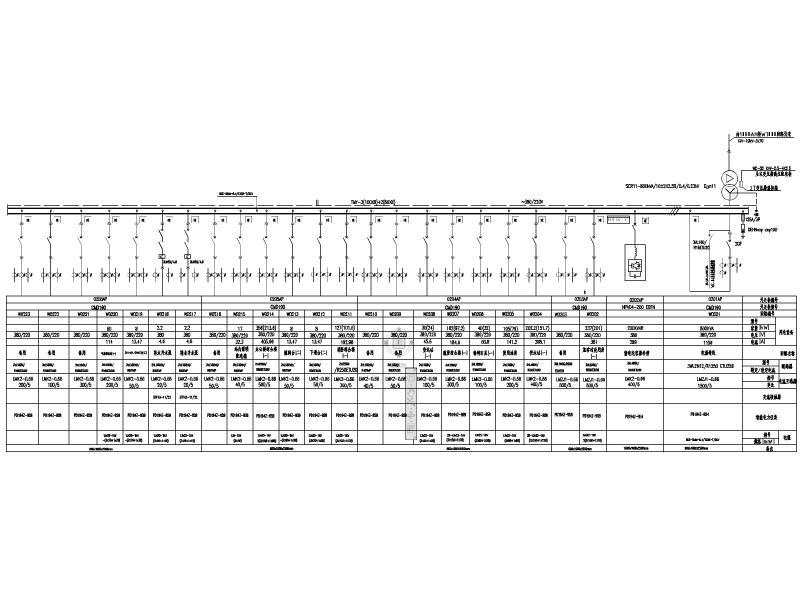

供电系统图

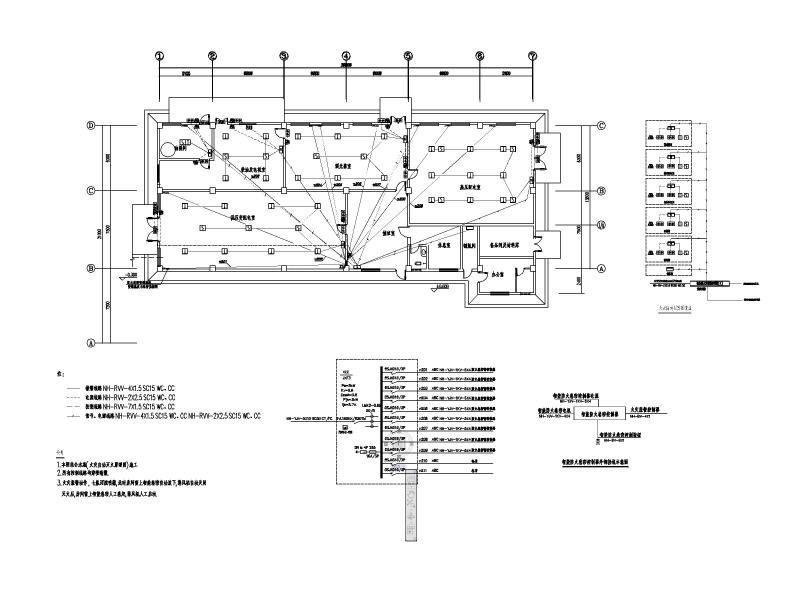

火灾自动报警原理及平面图
综合自动化系统结构图

1001AH柜二次原理图
小母线配置图

1立方米油箱支架结构图



以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 变电站工程施工 - 1
    变电站工程施工 - 1
  • 变电站工程施工 - 2
    变电站工程施工 - 2
  • 变电站工程施工 - 3
    变电站工程施工 - 3
  • 变电站工程施工 - 4
    变电站工程施工 - 4
  • 变电站工程施工 - 5
    变电站工程施工 - 5
  • 变电站工程施工 - 6
    变电站工程施工 - 6
  • 变电站工程施工 - 7
    变电站工程施工 - 7
  • 变电站工程施工 - 8
    变电站工程施工 - 8
  • 变电站工程施工 - 9
    变电站工程施工 - 9
以上是部分截图,请下载附件后查看完整高清内容
