食品厂污水处理改造工程施工CAD图纸
- 设计详细说明：有
- 类型：工业用水处理
- 工艺流程选介：食品加工
- 设计阶段：施工图设计
- 参考图纸：10-20张
- 规模：1万以下吨/天
- 设计年代：近代
附件详情
- 工艺施工图设计总说明
- 平面布置图
- 更改管路平面图
- 新建池体平面布置及管路图
- CASS剖面图
- 管道系统图
- 曝气器布置图
- 曝气剖面图曝气管道系统图
- 预埋管件图
- 原系统管道变更系统图
- 风机房平剖图
附件详情
1.设计水量：Q=3600m3/d；
2.进水水质：CODcr≤10000mg/L，SS≤6000mg/L,氨氮≤50mg/L，pH=4～11
3.出水水质：CODcr≤100mg/L，SS≤70mg/L,氨氮≤15mg/L，pH=6～9
，共18张

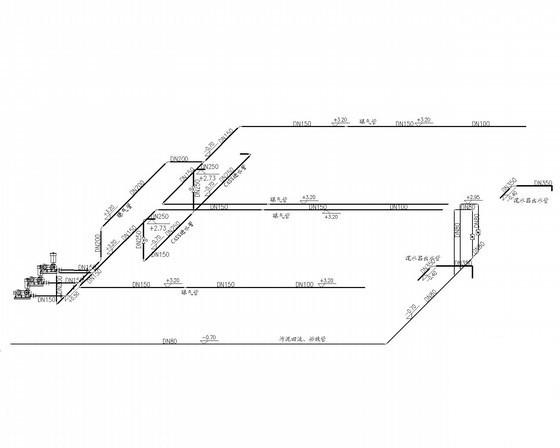

曝气管道系统图

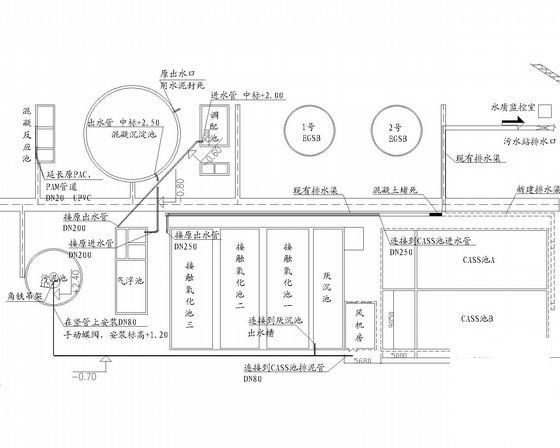

平面布置图

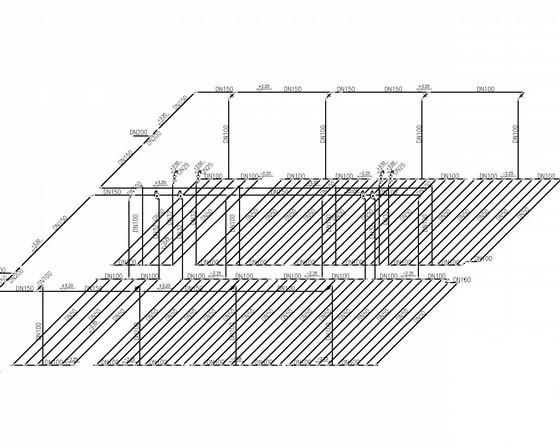

管道系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
食品厂污水处理工程 - 1 -
食品厂污水处理工程 - 2 -
食品厂污水处理工程 - 3 -
食品厂污水处理工程 - 4
以上是部分截图，请下载附件后查看完整高清内容
