住宅小区地下室电气施工图cad平面图

该附件为浙江某小区地下室 电气施工图 。

概况：

本项目为浙江某住宅小区。该项目为该项目之子项-二期地下室。

结构类型为框剪结构。该项目地下一层，功能为人防区域平时配套停车库、设备用房等，战时转换为人防工程。建筑面积17699.38平方米(其中非人防区域2053.16平方米)。地下一层为3.90米，非机动车库为3.75米，建筑耐火等级为一级；防水等级为一级；耐久年限(设计合理使用年限50年)；夏热冬冷地区（IIIA类气候带）;抗震设防烈度低于6度，结构按非抗震设防，室外地下室顶板平均覆土厚度1.0米。停车位数量为460个(其中无障碍车位8个)；地下汽车库防火分类类别为I类地下车库。

设计范围：

电力配电系统；照明系统；建筑物防雷、接地系统及安全；电气节能和环保；

火灾自动报警及消防联动控制系统；消防电源监控系统。

部分图纸摘录：

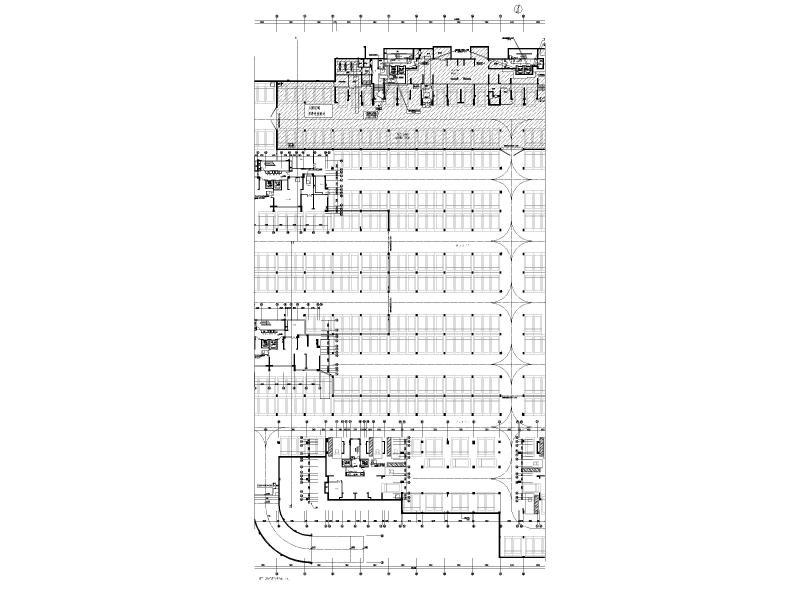

电气平面图

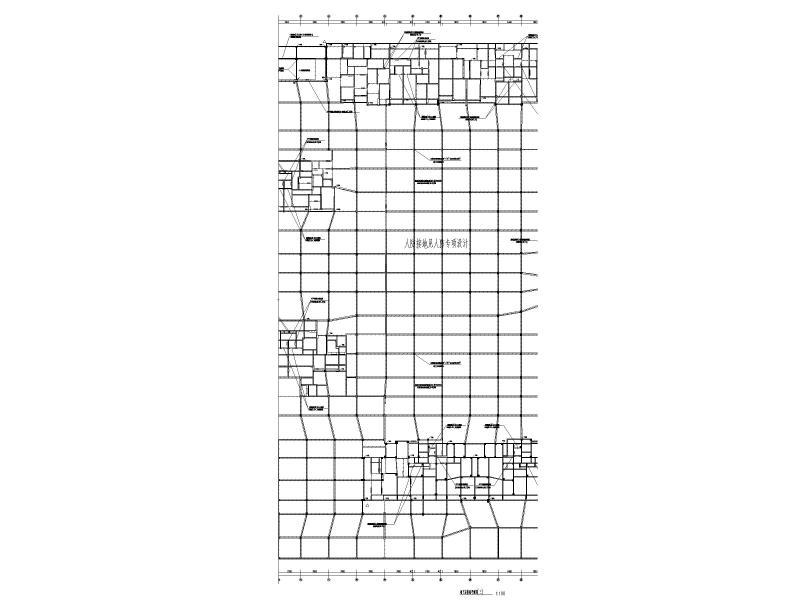

接地平面图

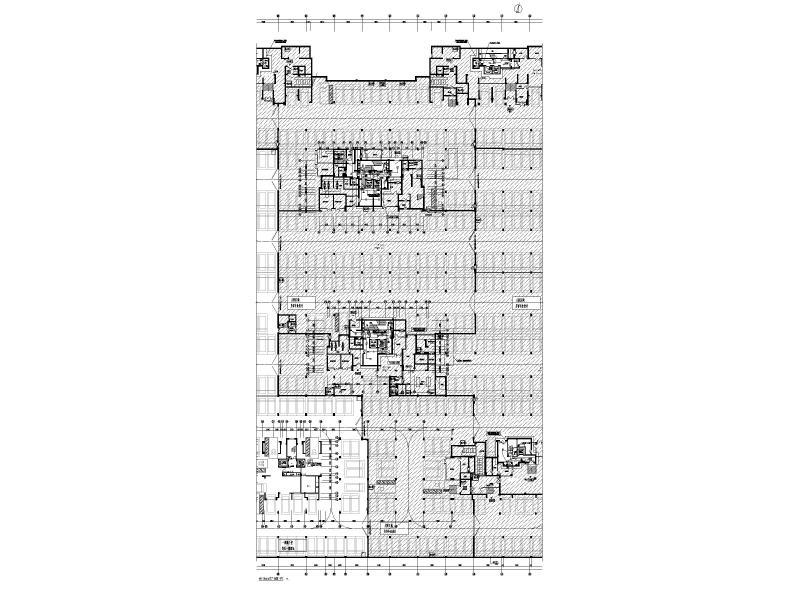

消防平面图

配电箱系统图

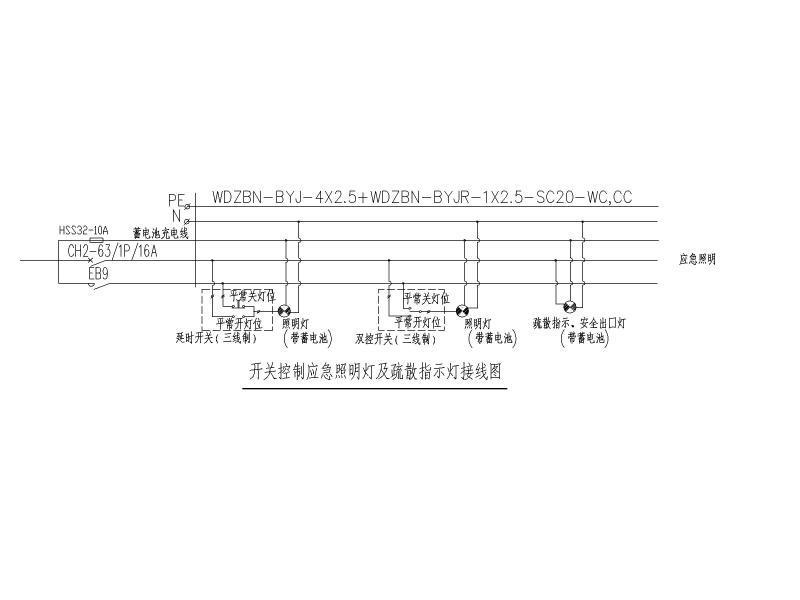

开关控制应急照明灯及疏散指示灯接线图

消防设备材料表
