2层数据中心动力CAD施工图纸含冷冻站_燃油系统

• 设计详细说明：有

• 建筑类别：办公

• 建筑高度类型：多层建筑

• 建筑设计面积：5100平方米

• 建筑地上层数：2层

• 图纸设计深度：施工图

• 图纸设计格式：CAD2000

• 设计内容：其它

• 空调系统：空气-水系统

• 项目所在地：重庆

项目概要：

该项目位于重庆市，为重庆云计算太平洋电信数据中心工程。该项目共建设两栋数据机房楼和两栋动力楼,本子项目为太平洋电信数据中心工程离岸动力楼项目。动力楼共设地上两层，层高为6.9米,建筑高度为13.8米,建筑面积约：5100平方米。建筑耐火等级：一级; 建筑分类：多层丙类工业厂房;动力楼为框架结构。动力楼主要为冷冻站、后备柴油发电机组、以及动力设备供电用变配电系统。

设计范围：

本项目设计范围包括冷冻站系统和燃油系统设计。

图纸展示：

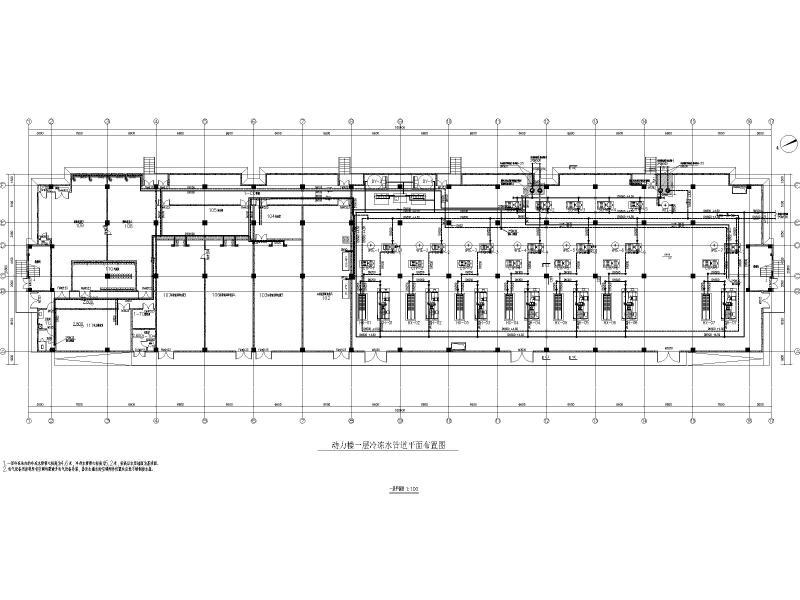

一层冷冻水管道平面图

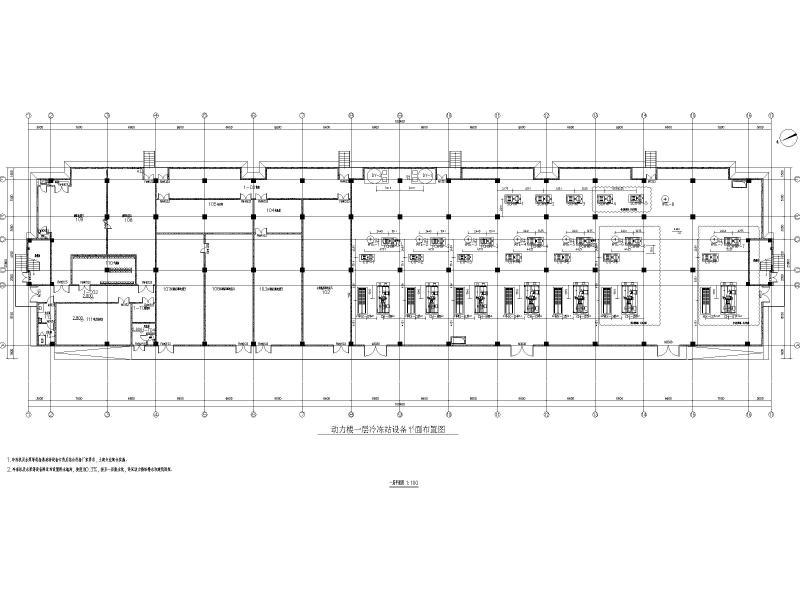

一层冷冻站设备布置平面图

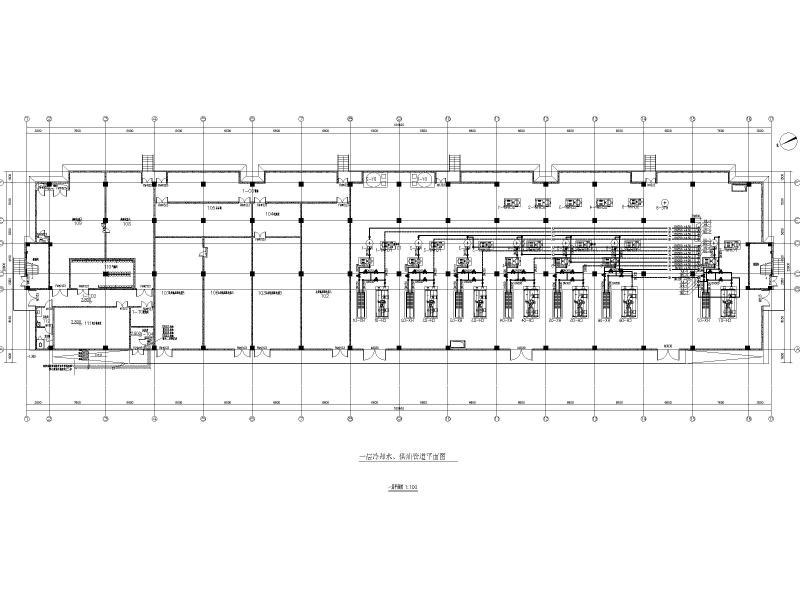

一层冷却水、供油管道平面图

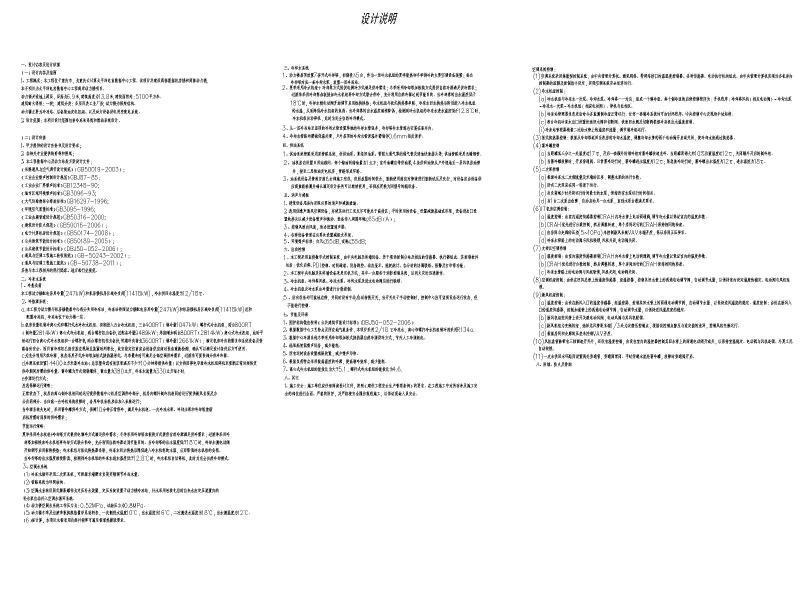

设计及施工说明

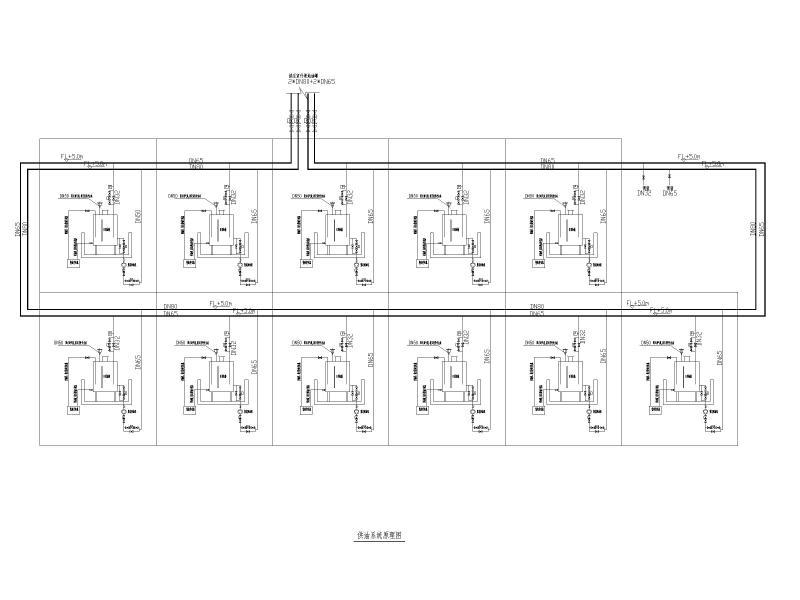

供油系统图

冷冻站空调冷冻水系统原理图

冷却水系统图

冷冻站剖面图
