屋面检修钢梯+快速提升门门口详图纸2017_CAD
该附件是
屋面检修钢梯+快速提升门门口详图2017
，
主要内容：屋面检修钢梯剖立面图、检修钢梯平面图、细部构造大样、快速提升门平面图、快速提升门节点图、快速提升门立面图、快速提升门剖面图等，CAD格式。

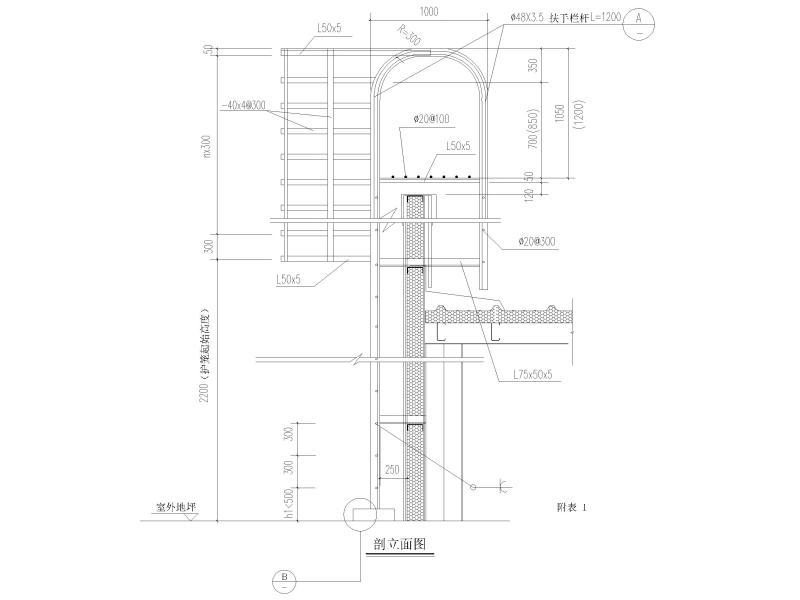

屋面检修钢梯剖立面图

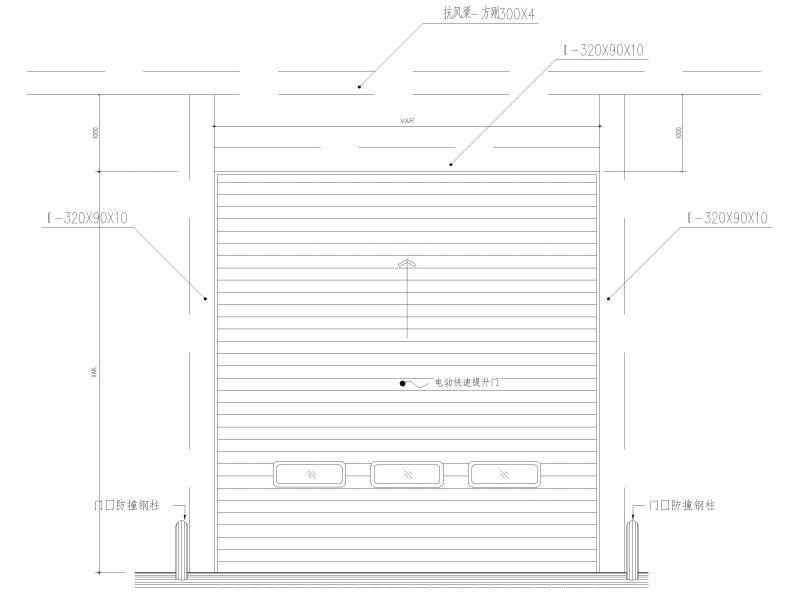

快速提升门立面图

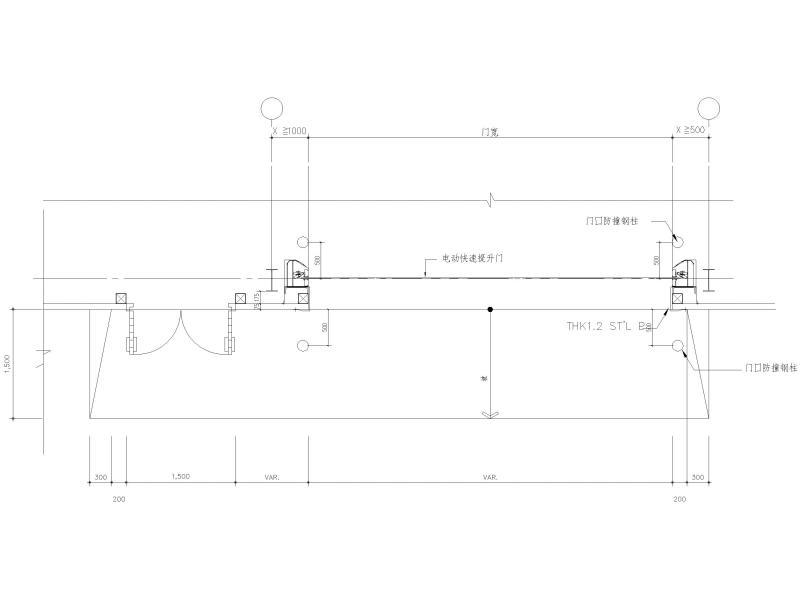

快速提升门平面图

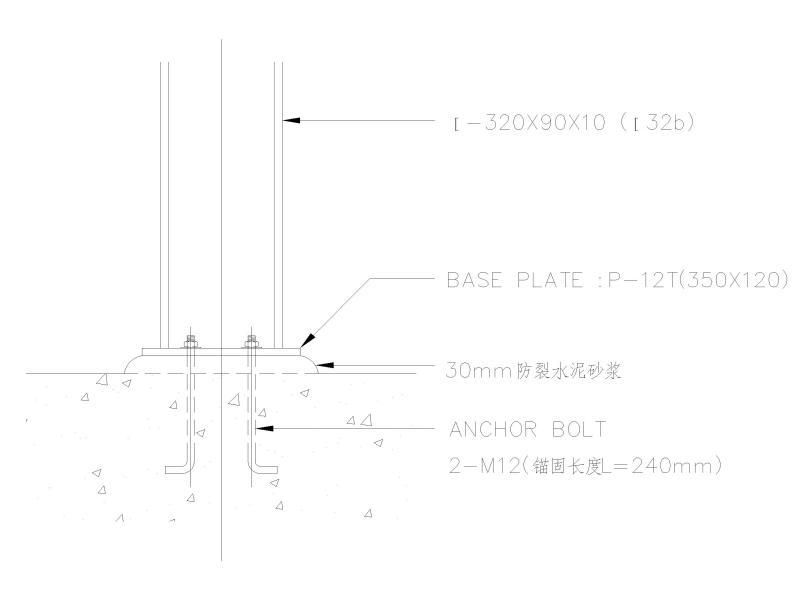

快速提升门节点图

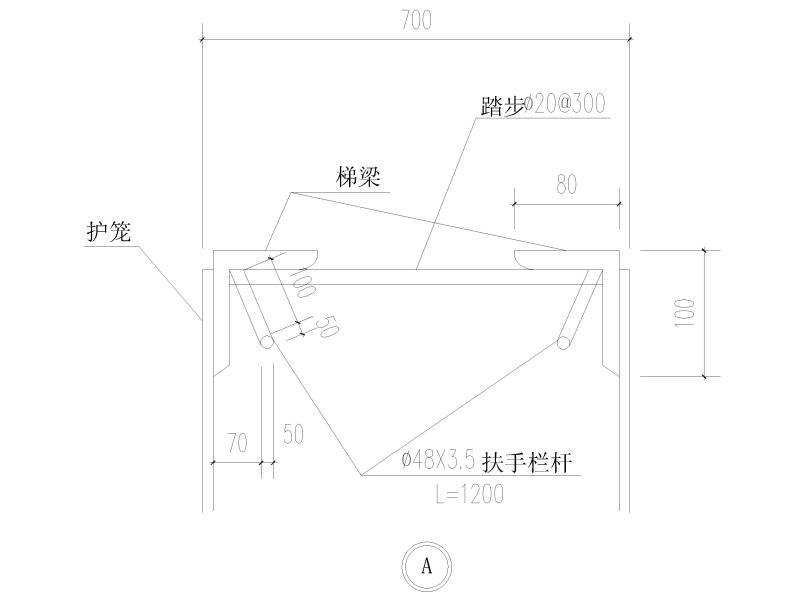

检修钢梯节点大样
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
屋面检修钢梯 - 1 -
屋面检修钢梯 - 2 -
屋面检修钢梯 - 3 -
屋面检修钢梯 - 4 -
屋面检修钢梯 - 5
以上是部分截图，请下载附件后查看完整高清内容
