家具城屋面采光顶及检修马道施工CAD图纸

  • 建筑设计结构形式:门式钢架
  • 抗震烈度:7度抗震
  • 设计使用年限:50年
  • 是否含有地下车库:否
  • 参考图纸:12张
  • 是否含有其他专业图纸:不含其它专业
  • 是否使用平法作图:是
  • 设计阶段:施工阶段设计
  • 是否含有吊车(厂房):不含
  • 结构最大跨度:27米
  • 设计年代:近代

附件详情

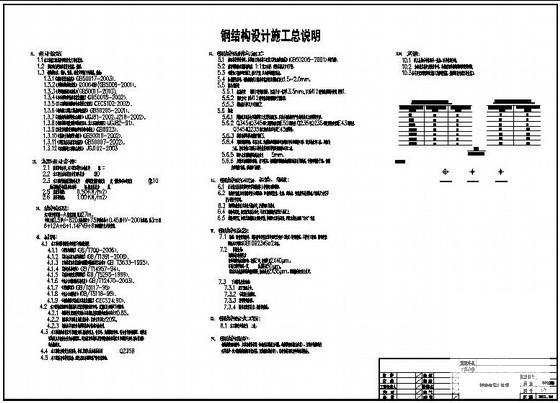

  • 结构设计说明

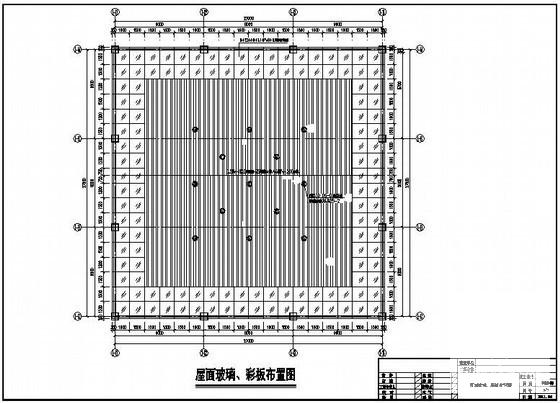

  • 屋面玻璃、彩板布置图

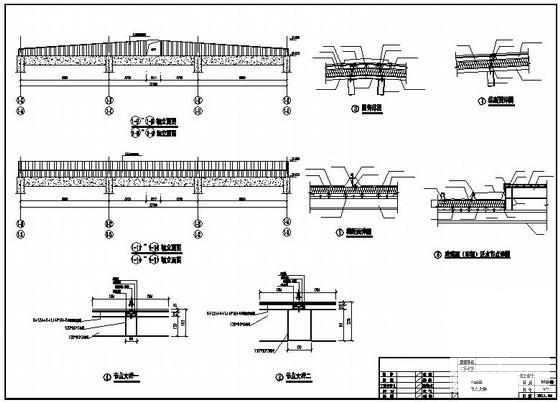

  • 立面图节点大样

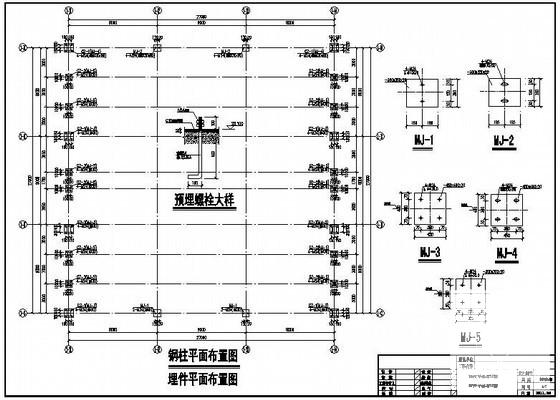

  • 钢柱 平面布置图
  • 埋件平面布置图
  • 屋面支撑布置图
  • 屋面檩条布置图
  • 钢架图节点大样
  • 一层吊顶面平面结构布置图
  • 二层检修马道平面结构布置图
  • 剖面图节点大样

附件详情

某家具城屋面采光顶及检修马道施工图,跨度27mm,中间上铺0.5厚V-820压型钢板+75厚玻璃棉+0.45厚HV-200内衬板,外3m用6+12A+6+1.14PVB+6双钢化中空夹胶玻璃。检修马道平台上铺松木板,吊杆采用L50X5,平台梁采用[8槽钢,焊接连接。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 家具施工图纸 - 1
    家具施工图纸 - 1
  • 家具施工图纸 - 2
    家具施工图纸 - 2
  • 家具施工图纸 - 3
    家具施工图纸 - 3
  • 家具施工图纸 - 4
    家具施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
