2层框架结构污水处理厂办公楼建筑施工CAD图纸
-
办公楼类型：企业办公楼
-
建筑高度类型：多层建筑
-
外立面材料：涂料
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
图纸设计深度：施工图
-
项目所在地：河北
-
图纸设计格式：CAD2000
-
设计年代：近代
-
建筑地上层数：2层
该附件为2层框架结构污水处理厂办公楼
建筑施工图
2018，DWG格式。
该资料包含封面、资料目录、建筑设计总说明、建筑构造做法表、建筑节能设计说明、总平面图、平面图、立面图、剖面图、楼梯放大平面图、详图、门窗表、门窗大样等。
以下是部分图纸展示：
2层框架结构污水处理厂办公楼
建筑施工图

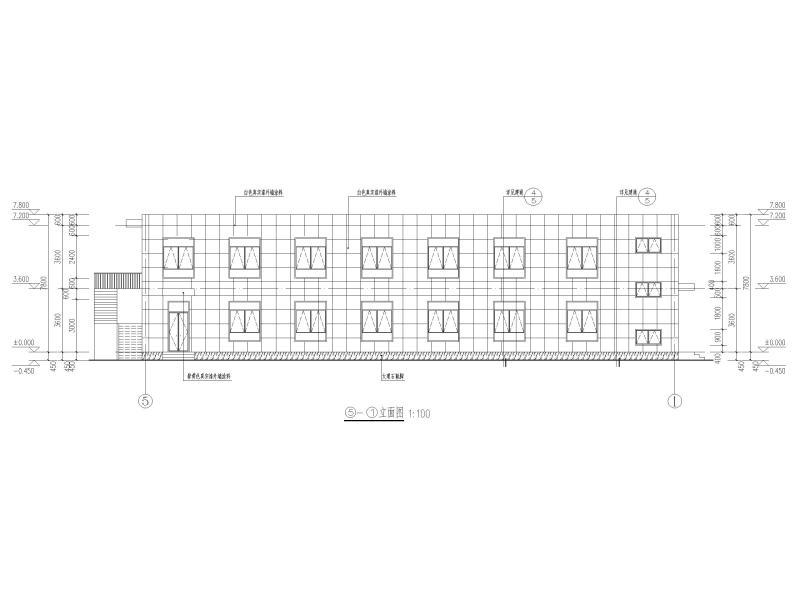

办公楼立面图1
2层框架结构污水处理厂办公楼
建筑施工图

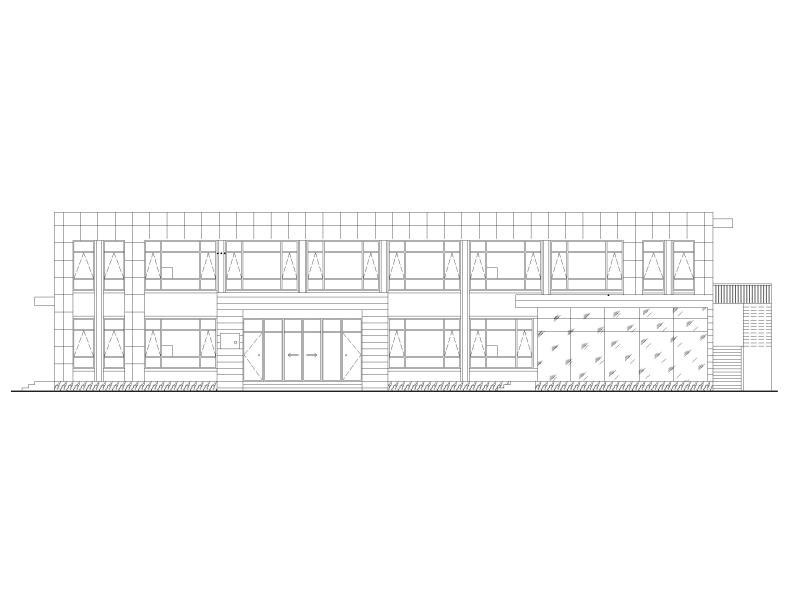

办公楼立面图2

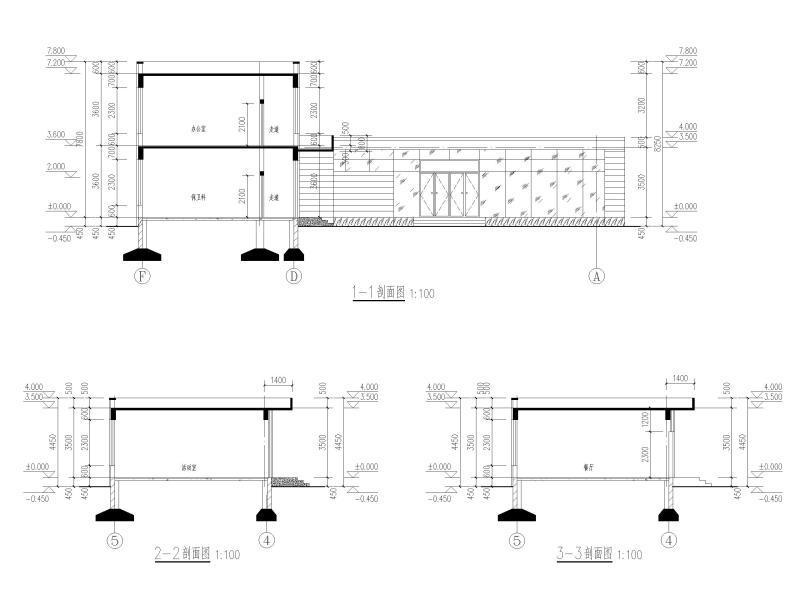

2层框架结构污水处理厂办公楼建筑施工图 办公楼剖面图

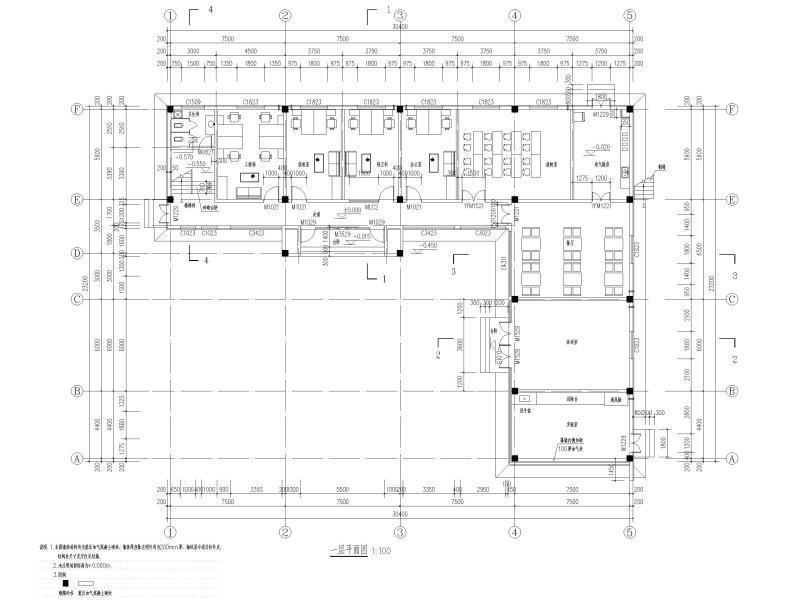

2层框架结构污水处理厂办公楼建筑施工图 办公楼一层平面图

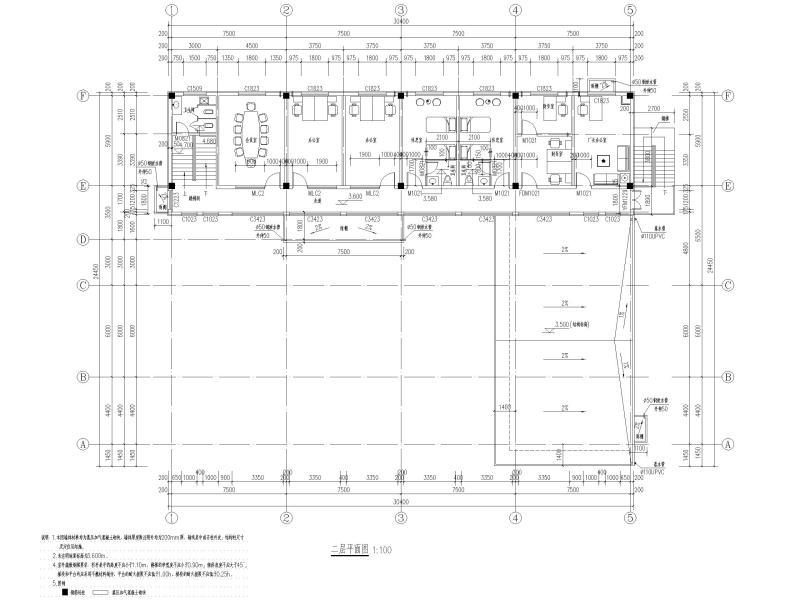

2层框架结构污水处理厂办公楼建筑施工图 办公楼二层平面图
2层框架结构污水处理厂办公楼建筑施工图 楼梯详图、卫生间详图
2层框架结构污水处理厂办公楼建筑施工图 节点详图
2层框架结构污水处理厂办公楼建筑施工图 门卫平面图、立面图、剖面图
