2层多结构类型分区办公楼结构施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:其他结构
  • 基础形式 :条形基础,独立基础,其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:31张
该附件是 多结构类型分区办公楼 结构施工图
概述:该资料包含框架结构+砖混结构+钢框架结构,其中钢结构以焊接型钢实腹柱作为承力框架。
附件内含:结构设计总说明、钢 结构设计说明 、A区基础平面布置图、A区基础详图、A区梁柱平面配筋图、A区楼板配筋图、A区钢架详图、A区屋面檩条_拉条_隅撑布置图、A区砖混附房圈梁_构造柱及顶板平面配筋图、A区楼梯结构详图、A区消防楼梯结构详图、B区基础平面布置图、B区地下室基础地板图及基础详图、B区基础详图、B区地下室结构平面图、B区梁柱平面配筋图、B区楼板平面配筋图、B区楼梯详图等,dwg格式,共计图纸31张。

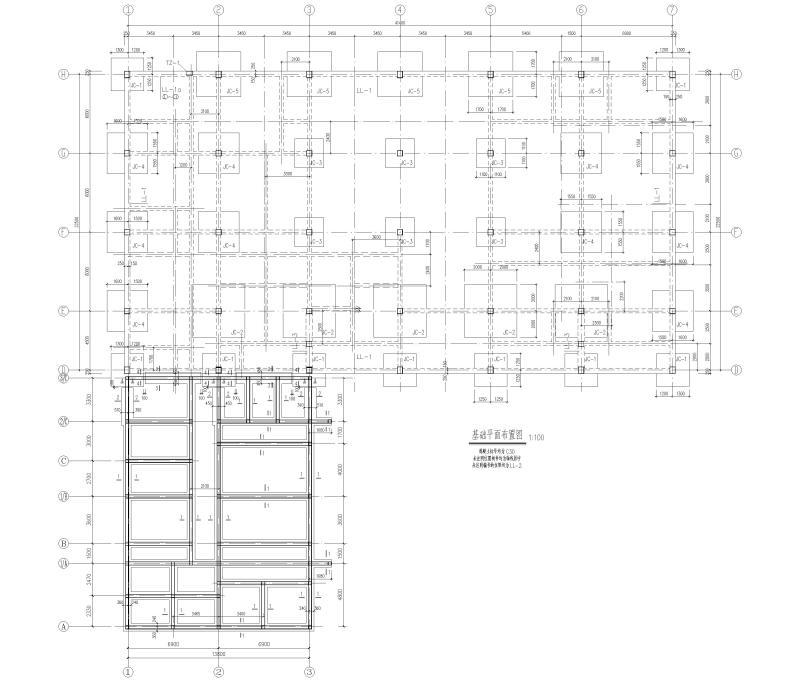

基础平面布置图
梁柱平面配筋图

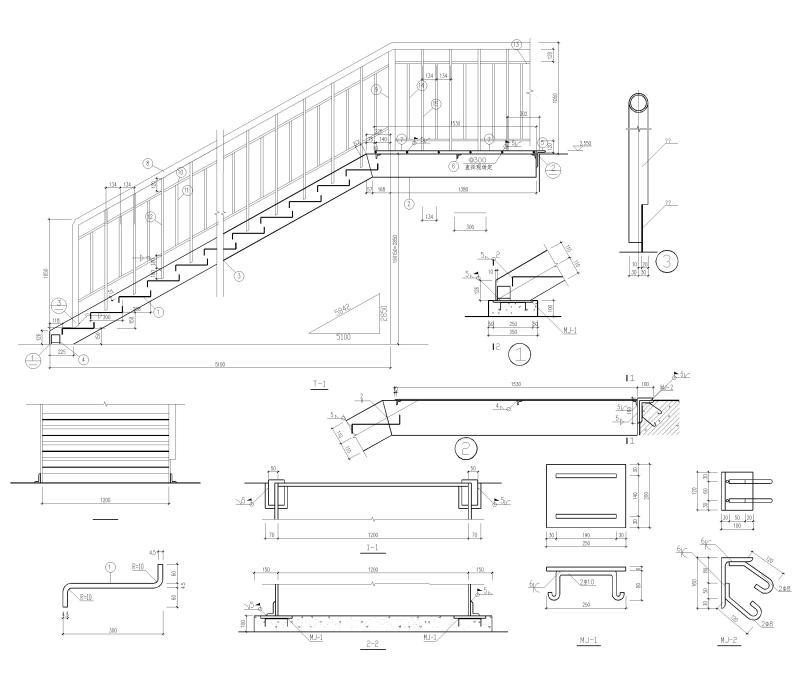

消防楼梯结构详图

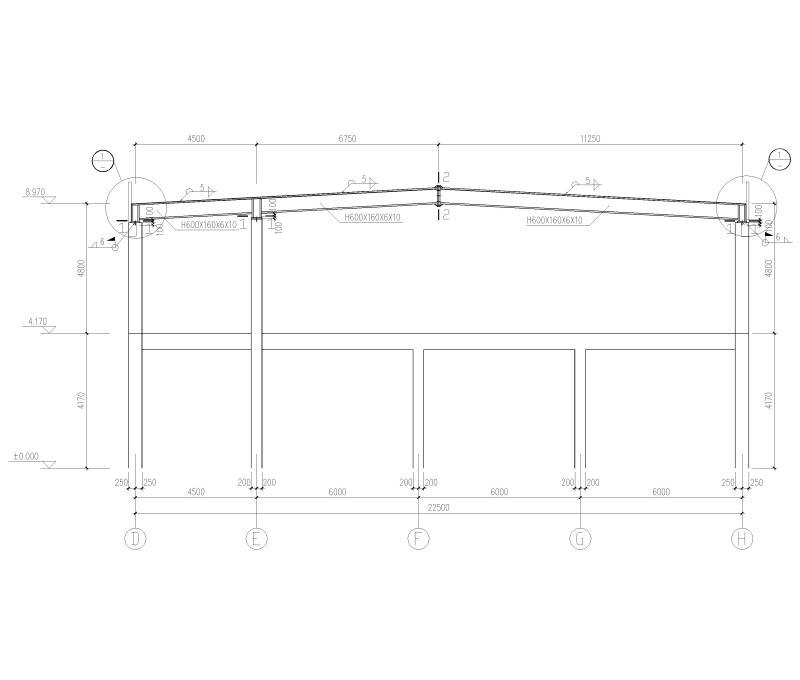

钢架构造图

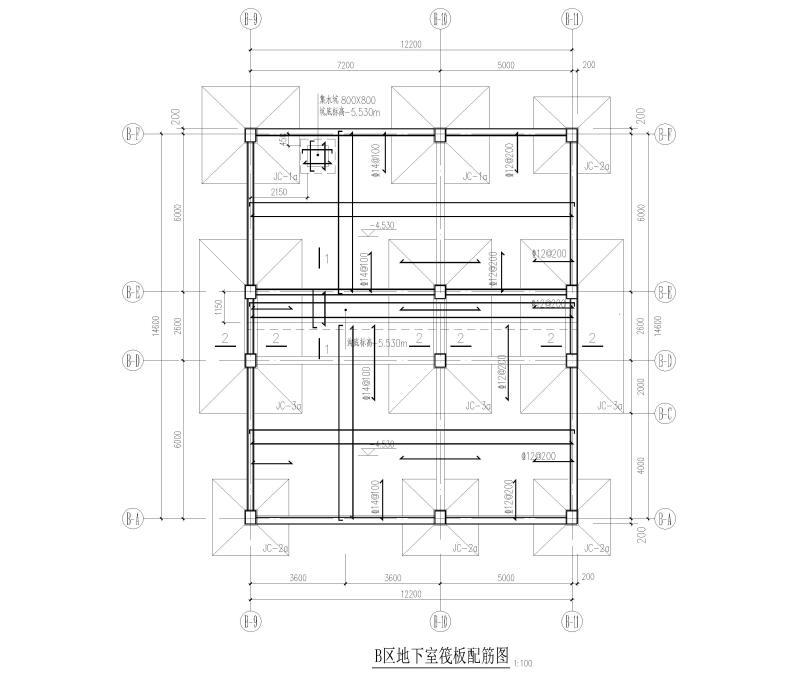

地下室筏板配筋图
隅撑与刚架及檩条连接详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公楼施工图纸 - 1
    办公楼施工图纸 - 1
  • 办公楼施工图纸 - 2
    办公楼施工图纸 - 2
  • 办公楼施工图纸 - 3
    办公楼施工图纸 - 3
  • 办公楼施工图纸 - 4
    办公楼施工图纸 - 4
  • 办公楼施工图纸 - 5
    办公楼施工图纸 - 5
  • 办公楼施工图纸 - 6
    办公楼施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
