173700平米3层厂房强电系统施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:173700平方米
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 地下室用途:设备用房
  • 负荷等级:二级
  • 防雷等级:第三类
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全,电气控制

附件详情

  • 1、 电气设计 说明
  • 2、配电箱接线图
  • 3、电力布线图
  • 4、照明布线图
  • 5、插座布线图
  • 6、电气布线图
  • 7、工艺设备二次配布线图

附件详情

该附件是大型厂房强电系统施工图纸(含动力站),总共25张。
本项目由主厂房、动力站(空压、冷冻、变电所)、水处理站(纯水、废水)、办办公楼、食堂、宿舍楼、门卫等组成,总建筑面积约17万平方米,其中本期建筑面积约为11.6万平方米。主要生产电路板。其中本单项工程为9号建筑(动力站),共两层,一层为变电所(含柴油发电机房)及冷冻站,二层为空压机房及机械维修房,总建筑面积为1541m2,高度13.5m,不含爆炸性危险环境场所,柴油发电机房内储油间为火灾危险场所。
本单项工程为2号建筑(生产厂房),为丙类火灾危险环境建筑,主体部分三层,一层含有夹层,用作设备层,厂房高22米,长148米,宽110米,建筑面积约5.77万平方米。本厂房主要生产电路板,其中棕化、PP开料、铆钉区、外图、曝光、蚀刻、光绘及字符等区域为洁净区,无爆炸危险环境场所。
该资料内容:供配电、电力及照明、自动控制、防雷及接地等。

三层插座布线图

夹层工艺设备电气二次配布线图

9#二层电力布线图

9#屋面电力布线图

地沟电力布线图

配电系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

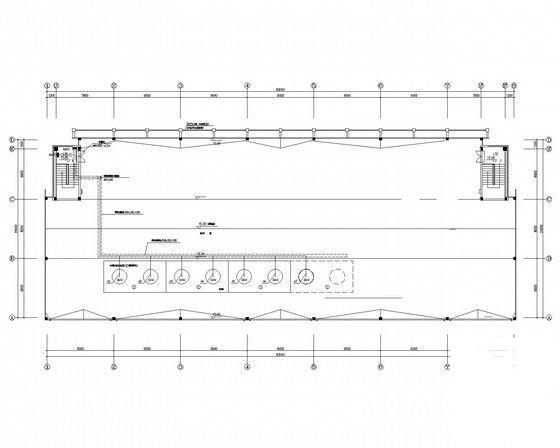

  • 173700平米3层厂房强电系统施工CAD图纸 - 1
    第 1 张图

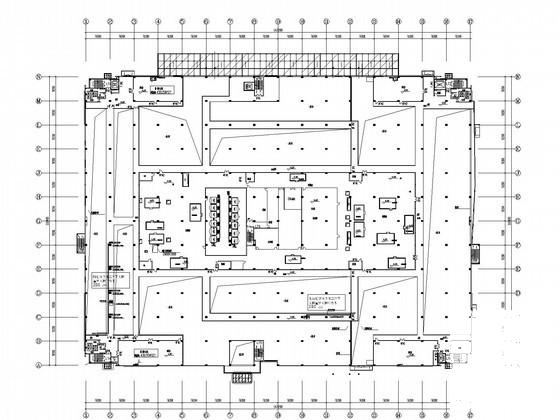

  • 173700平米3层厂房强电系统施工CAD图纸 - 2
    第 2 张图

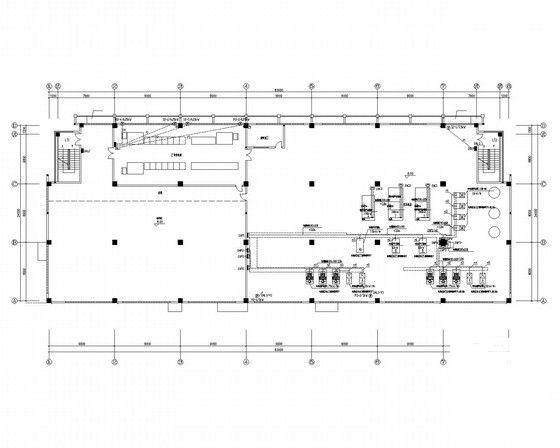

  • 173700平米3层厂房强电系统施工CAD图纸 - 3
    第 3 张图

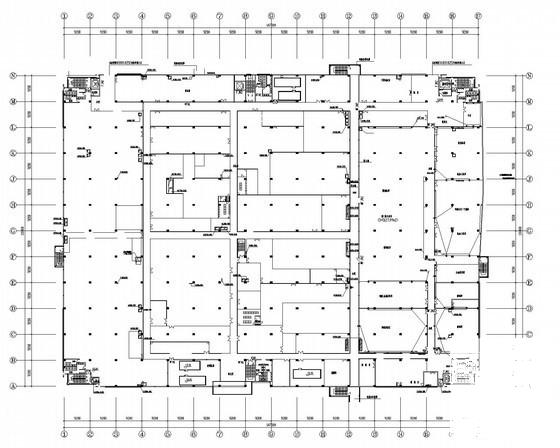

  • 173700平米3层厂房强电系统施工CAD图纸 - 4
    第 4 张图

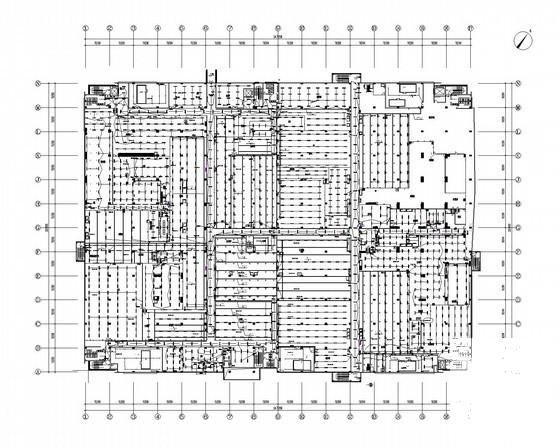

  • 173700平米3层厂房强电系统施工CAD图纸 - 5
    第 5 张图
  • 173700平米3层厂房强电系统施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
