1.5米钢结构基站抱杆施工CAD图纸2017
-
建筑类别：广播电视
-
图纸设计深度：施工图
-
民用建筑设计使用年限：25年
-
建筑设计结构形式：钢结构
-
抗震设防烈度：7度抗震
-
风压：0.80kN/平方米
-
参考图纸：5张
-
设计年代：近代
该附件是
1.5米钢结构基站抱杆施工图2017
，出图日期是11月。
构筑物概述：每根抱杆所挂的天线面积不得大于0.6m平方米，RRU安装高度不得超过1.2m。基站位置是5层框架结构住宅楼顶。
附件内含：基站安全风险点及防范措施、基站平面布置图、1.5米抱杆设计说明、桅杆正立面图、平面布置示意图、材料表、建筑剖面图、卷材防水屋面做法、涂膜防水屋面做法、1.5米抱杆详图、防雷接地平面图、扁钢与楼柱钢筋连接示意图、扁钢预留安装孔示意图、接地排示意图...... , cad格式，共计图纸5张。

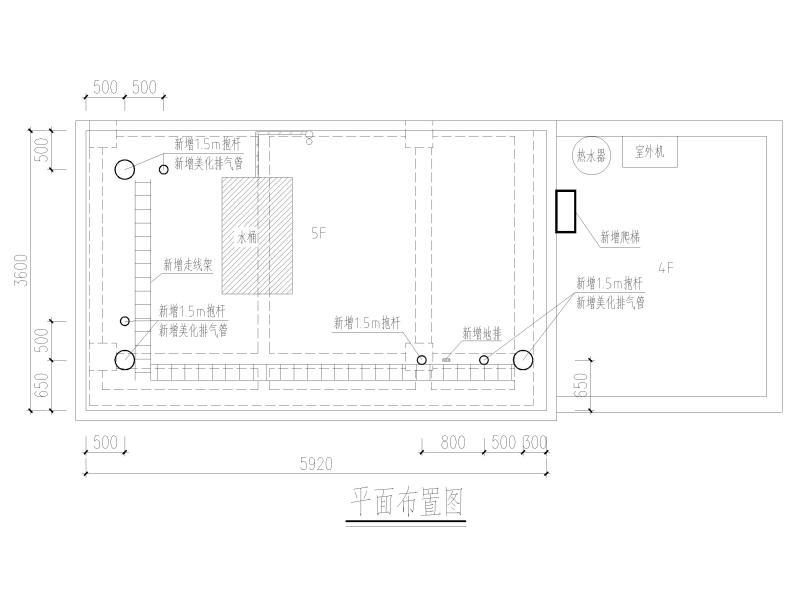

基站平面布置图

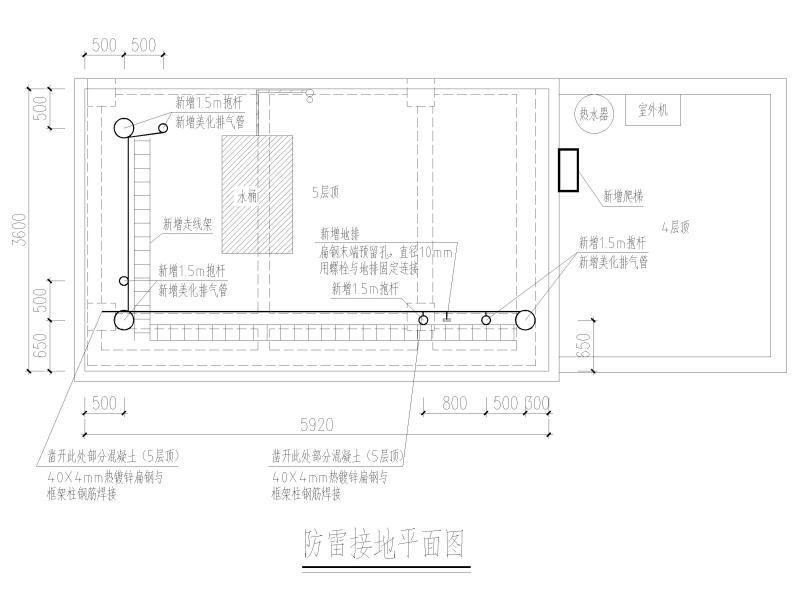

防雷接地平面图

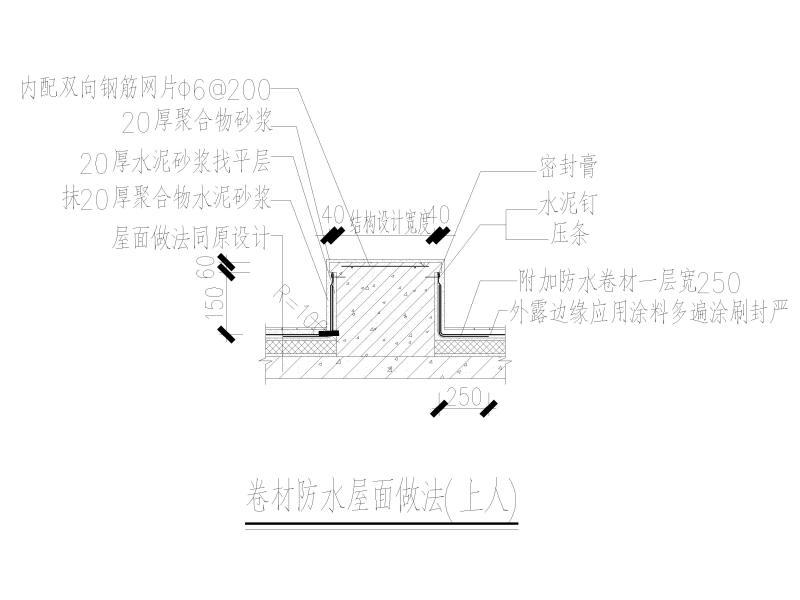

卷材防水屋面做法

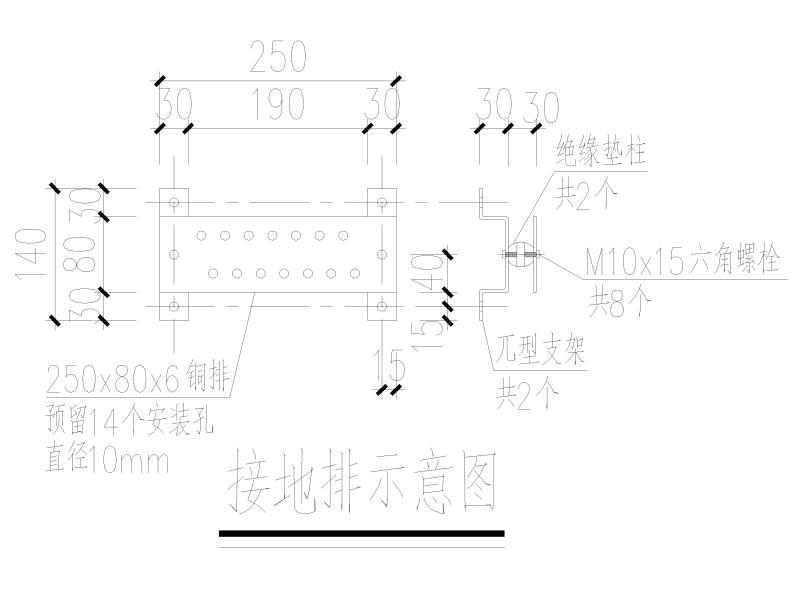

接地排示意图

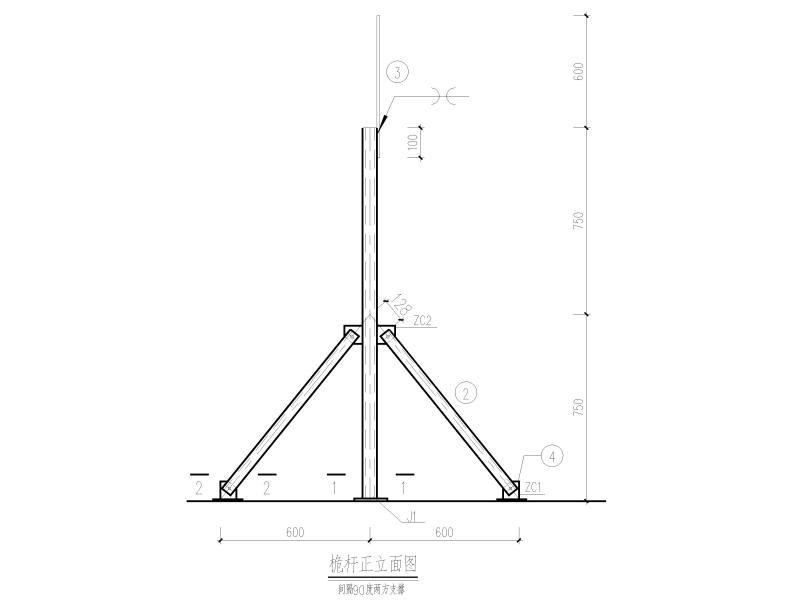

桅杆正立面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
