2层知名地产_办公和商业用房电气施工CAD图纸

该附件为广东深圳办公和商业用房 电气施工图 。

概况：

该项目位于广东深圳某科地产项目，该资料其中的B2地块。本项目分地下一层、夹层和半地下室，主要为办公和商业用房。变电所和柴油发电机房设置在B1地块的地下夹层；10kV开关站和弱电中心设在B6地块（公交场站下）。消防控制中心设置在本地块的地下夹层，有直接对外的安全出口。

设计范围：

电力及照明配电系统；防雷及接地系统；

电梯等建筑、水、暖通专业自带设备提供电源设计；

电话系统；网络系统；综合布线系统；有线电视系统；

应急广播系统；视频安防监控系统；火灾探测报警系统；

消防联动控制系统；消防电话系统；消防应急广播及火灾警报器；

可燃气体探测报警系统；电气火灾监控系统。

部分图纸摘录：

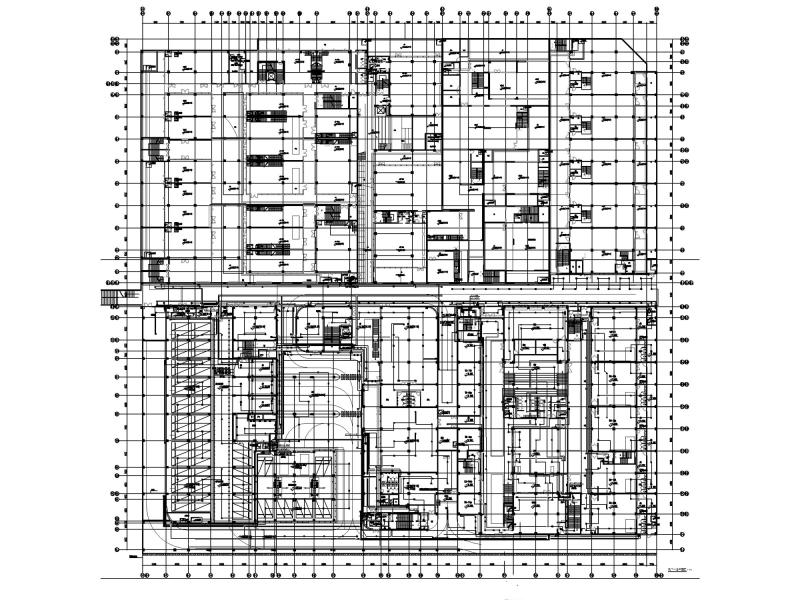

照明平面图

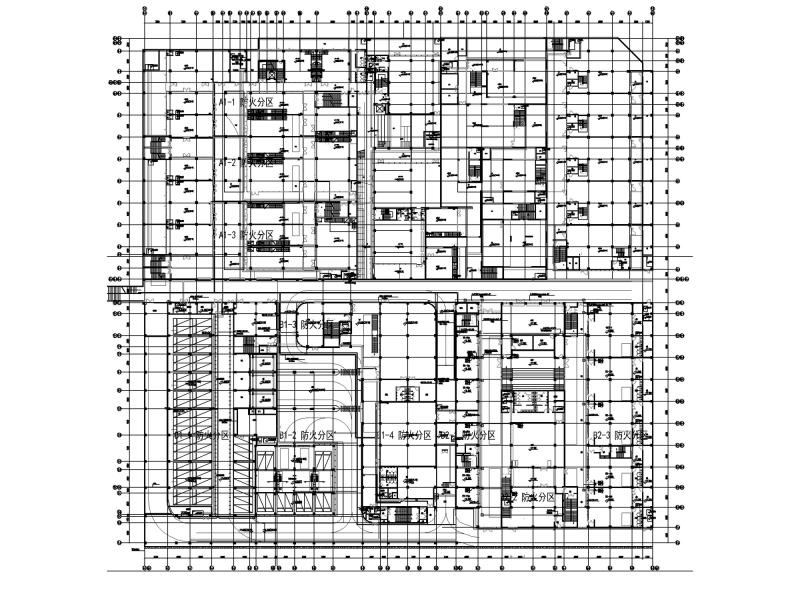

火灾自动报警平面图

弱电平面图

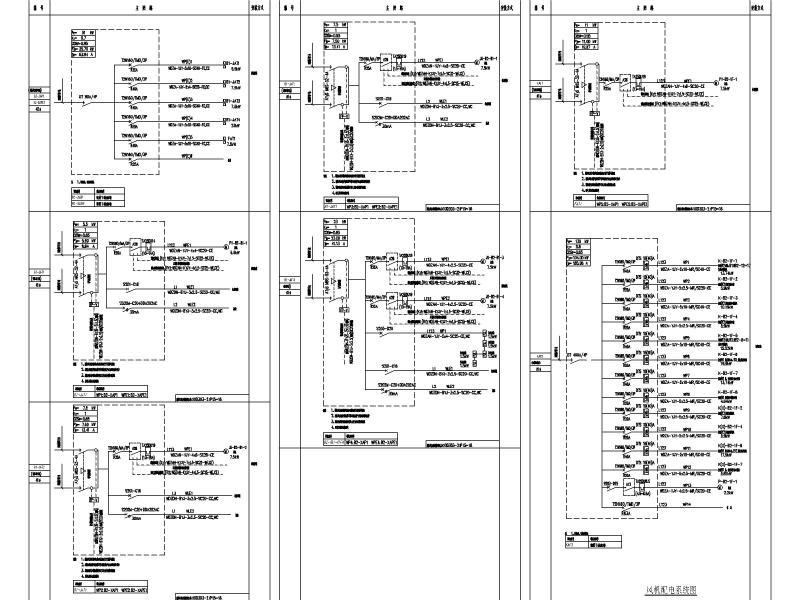

配电系统图

干线系统图

火灾自动报警系统图

电气火灾监控系统图，消防设备电源监控系统图

视频监控系统图

电话网络系统图

有线电视系统图
