2层博览会展综合体变电站火警专项CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 项目所在地:上海
  • 弱电设计:火灾自动报警系统

该附件为上海中国博览会会展综合体变电站火灾报警系统专项图纸。

概况:
该项目为上海中国博览会会展综合体110kV变电站火灾自动报警消防专项设计。
该项目火灾自动报警系统保护等级为二级,系统选用区域报警系统,此系统可通过转换模块与生产厂区消防中心联网。火灾报警控制器供电电源等级为二级,所用电源引自此变电站UPS屏,导线选用ZBN-BYJ-3x4 SC20,且装置本身自带蓄电池,维持系统监视状态不小于24h(负荷0.5kW),且维持最大报警负荷不小于15min。消防中心总线电话主机通过二总线与专用电话分机、电话插孔构成火灾报警通讯系统。消防控制系统接地采用联合接地,消防报警系统信号传输线缆、消防电话通讯在进入建筑物处安装适配SPD,按B级配置。

部分图纸摘录:

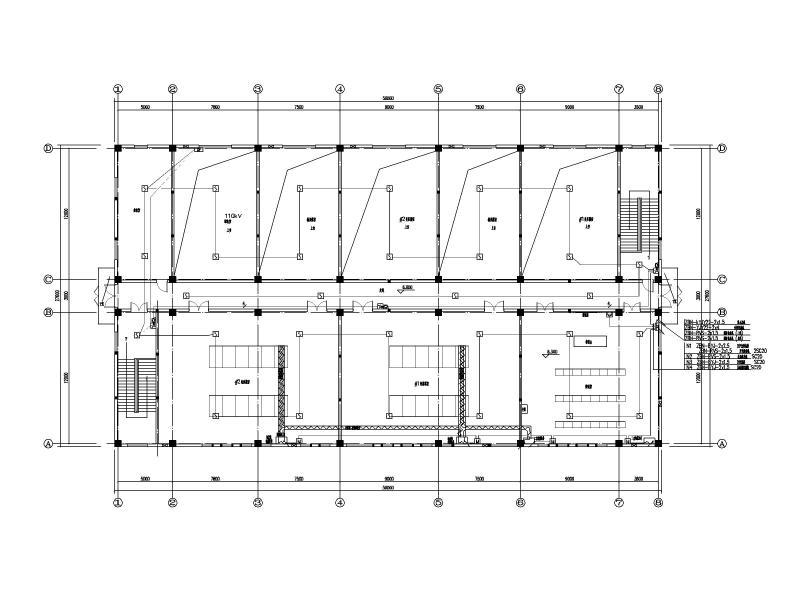

一层火灾报警平面图

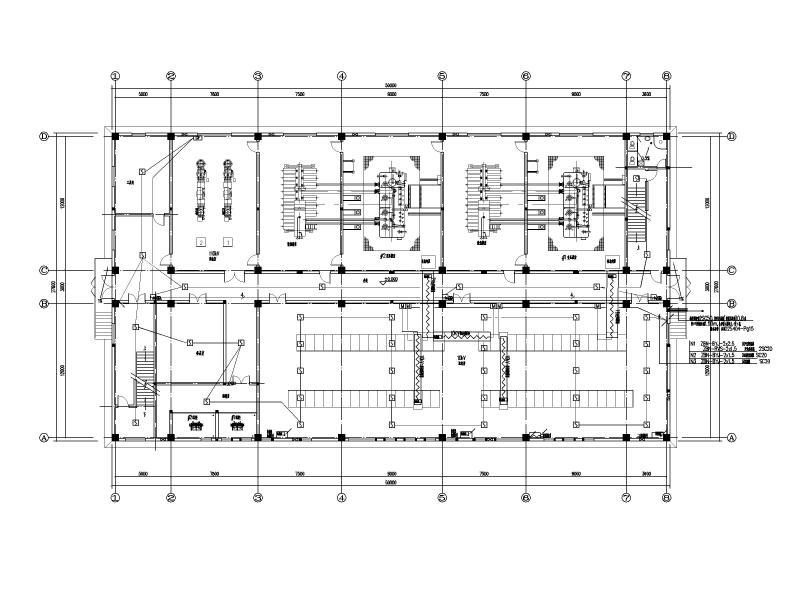

二层火灾报警平面图

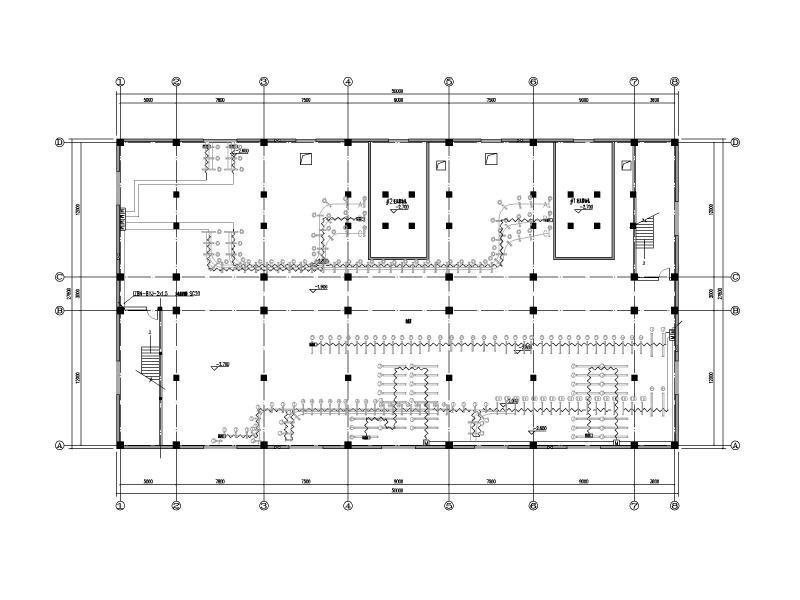

电缆层火灾报警平面图

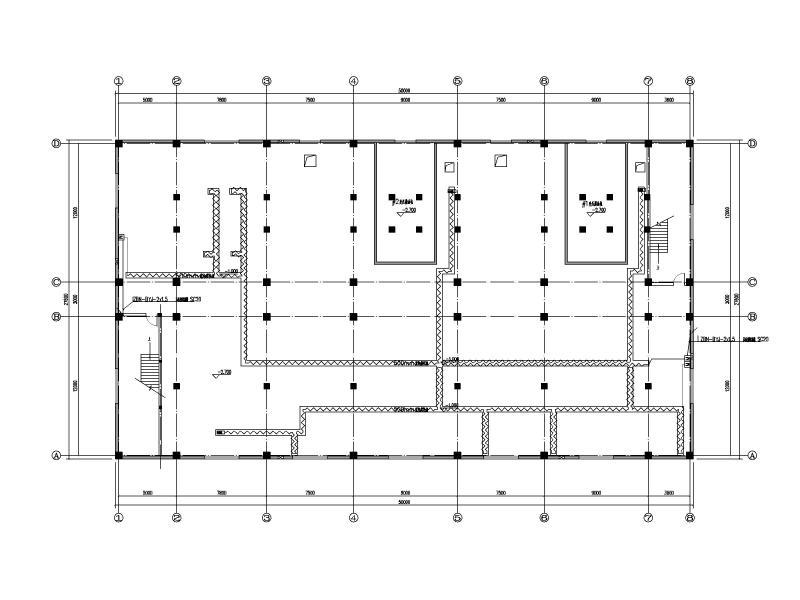

电缆层火灾报警平面图2

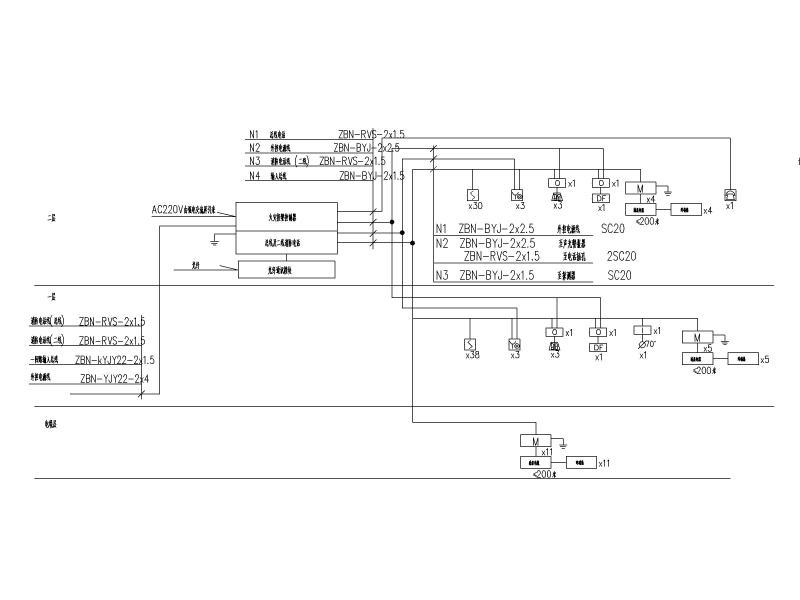

火灾报警系统图
电缆宽度


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 变电站施工图 - 1
    变电站施工图 - 1
  • 变电站施工图 - 2
    变电站施工图 - 2
  • 变电站施工图 - 3
    变电站施工图 - 3
  • 变电站施工图 - 4
    变电站施工图 - 4
  • 变电站施工图 - 5
    变电站施工图 - 5
  • 变电站施工图 - 6
    变电站施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
