[CAD]博览中心土方开挖施工方案

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1 施工方案编制依据 1
• 2 项目概要 1
• 3 地质条件及周边施工环境 3
• 4 该项目土方开挖主要特点及难点 5
• 5 施工部暑 7
• 5.1 土方开挖工程施工的总体安排 7
• 5.2 施工管理机构组成 9
• 5.3 施工准备 10
• 6 土泥方开挖施工工艺及措施 13
• 6.1 测量及监控 13
• 6.2 基坑周边土方开挖 14
• 6.3 基坑中部土方开挖分层划分 15
• 6.4 基坑中部第一层开挖 16
• 6.5 基坑中部第二层开挖 16
• 6.6 单独承台的开挖 17
• 6.7 护坡施工与挖土交叉施工应注意的问题 17
• 6.8 降排水方案 18
• 6.9 信息化动态管理 19
• 6.10 可能发生紧急情况处置方案 19
• 7 土方开挖施工质量保证措施 21
• 8 土方开挖安全保证措施 23
• 9 施工现场文明施工保证措施 24
• 10 工程进度保证措施 25

附件详情

本基坑位于场地中间，周边空旷。估算总土方量约为250000立方米，现场可以堆放土方量约为150000立方米，其余土方需要外运。±0.000为室内地面标高，相当于85国家高程标高10.50m。本建筑场地类别为Ⅱ类，地基土的液化等级为轻微～中等。由于底板标高、厚度不同，开挖深度有几种，标高主要包括常年展厅－7.800m、－5.765m；综合展厅－7.800m、－5.765m；会议中心－7.150m。由于桩基础图中，桩标高是承台顶标高，承台底标高应为承台顶标高减去承台高度。
……
4.1 工程量大，工期紧、地质条件差。
该项目总的土方量约 250000立方米左右，工程量大；开挖土大部分属人工填土和植物土，土质条件差；而且由于管桩先施工，挖土多为管桩之间的土，更增加了施工难度。工期要求又很紧，在各工序全面展开的情况下，日挖土量要达到6000立方米以上。
4.2 插入工序多
由于预制管桩已预先打入，因此挖土时需每挖一层土，割一次桩头；包括桩头清运，费时费力。土方开挖过程中还要配合基坑支护进行边坡修整工序；由于大部分桩已预先打入地下，待挖出桩头后，可能还有一部分桩基测试工作需穿插进行。对施工效率、总进度影响较大。
4.3 高压线影响施工
4.4 开挖土层含水量大
4.5 开挖深度大、桩位密
……
基坑周边土方先于中间土方的开挖，土方开挖施工总的原则是：分段、分步开挖。每段长度定为18m，可以根据基坑实际长度做调整，但每段长度不能超过20m。必要时采用间隔跳挖。开挖深度为非预应力锚杆下300－500mm，深度层高与非预应力锚杆垂直间距（1m~1.2m）一致，开挖后及时进行坡面支护；分层根据护坡设计确定，第一步开挖放坡部分，护坡部分按护坡设计开挖，从基坑边线向里水平方向挖15m，然后按1：2放坡。
……
6.9.1 护坡面上明沟排水。护坡施工时随即在坑顶、坑底各设一道排水沟，坑顶排水沟直排引入排入管网，坑底排水沟引到集水井后由水泵抽走。基坑排水不仅仅是排除地下渗水，还要排除雨水和养护等施工用水。该项目基本上全部采用明排水，并且南侧邻近新建河道，遇到大雨后只需及时增加水泵数量排水就能满足排水要求。具体做法详见《中山博览中心工程基坑支护施工方案》。
……

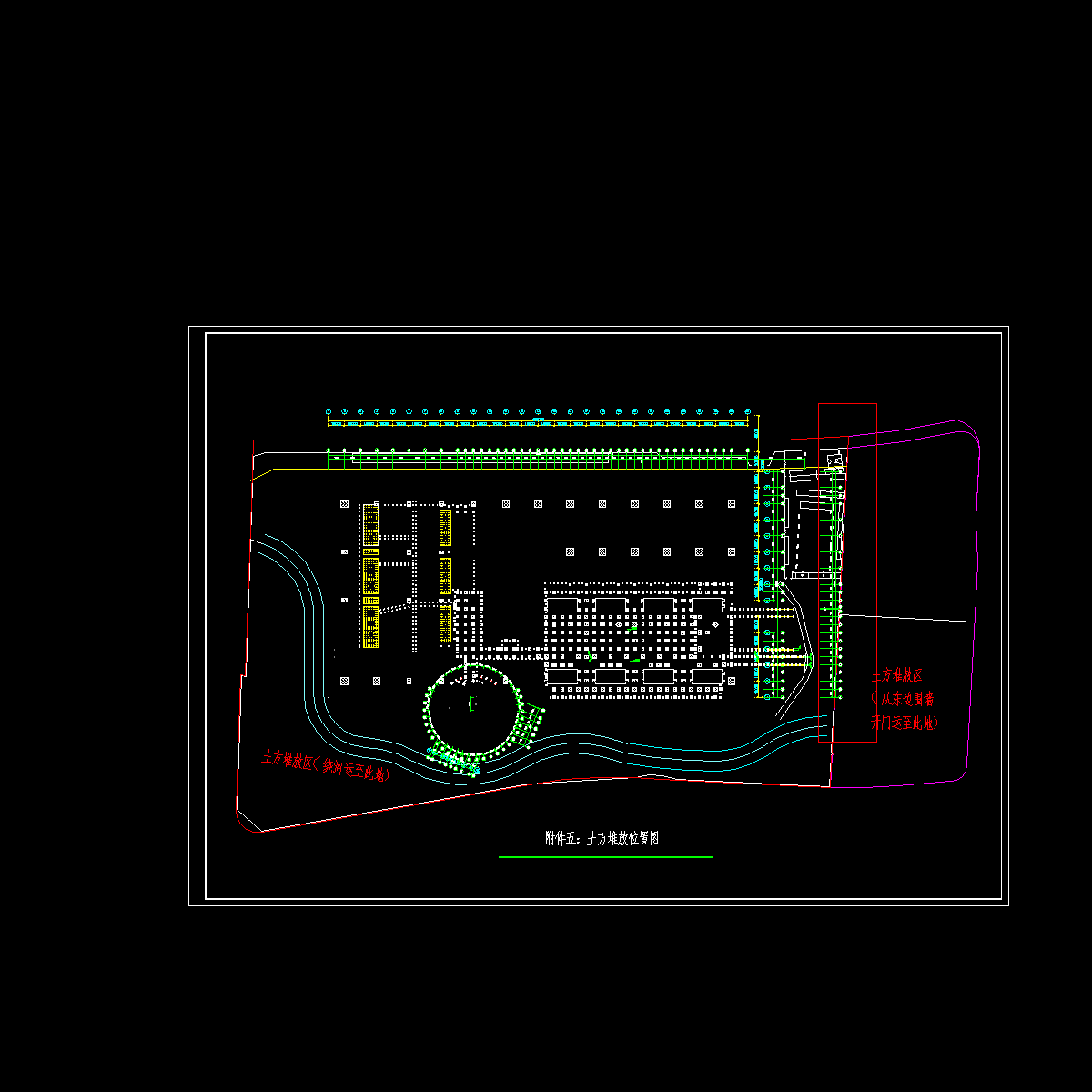

附件一：土方开挖平面布置图
附件二：土方开挖剖面图
附件三：基坑开挖进度计划表
附件四：基坑开挖标高示意图
……
共计30余页，编制于近代年

土方堆放位置现场平面图.dwg

附件四：土方开挖标高图.dwg

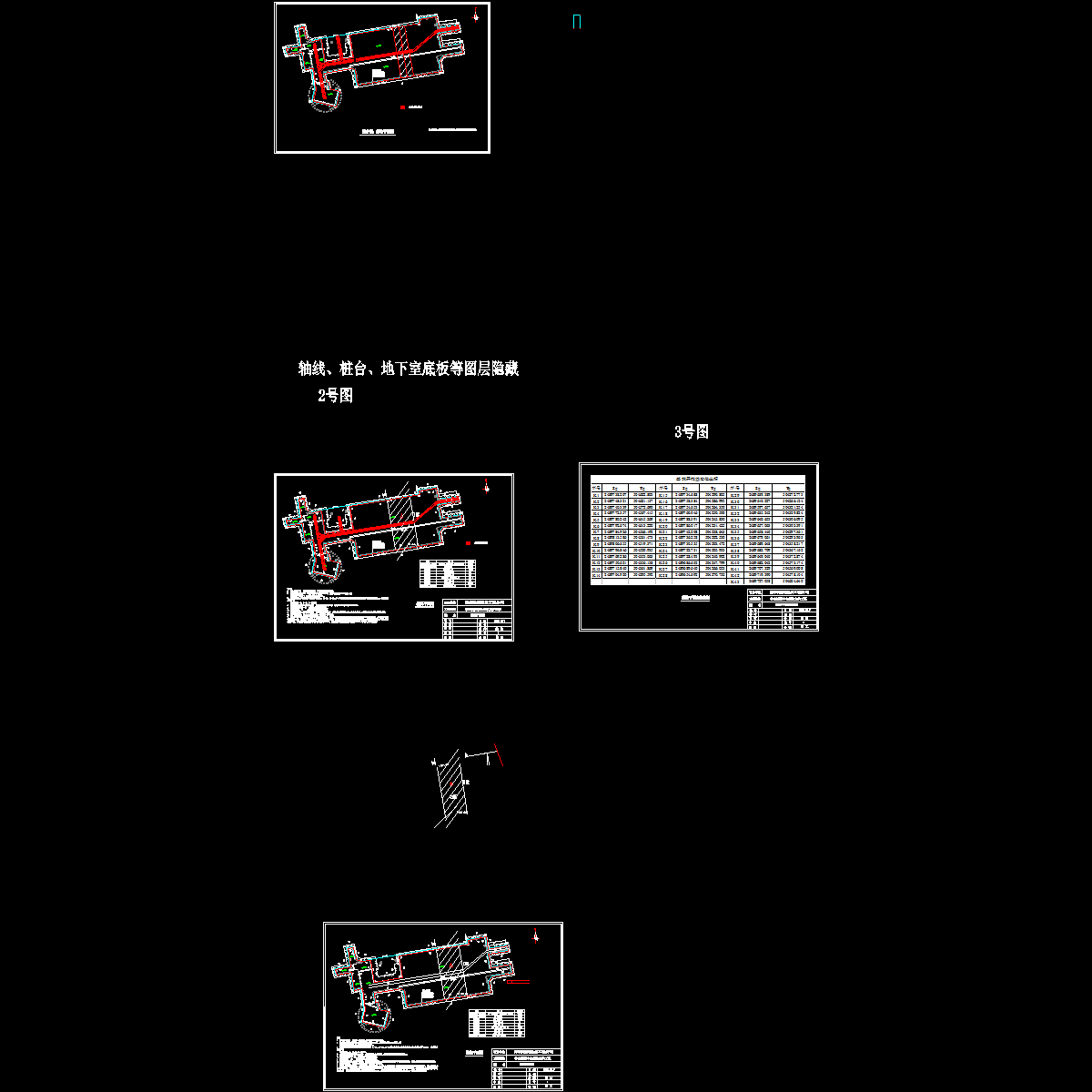

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
