6层公共建筑强弱电电气施工CAD图纸

该附件为四川6层公共建筑强弱电 电气施工图

一.设计依据

1.建筑概况:该项目是成都银诚兴业置业有限公司开发项目--银诚豪车天地。为普通公共建筑,设计使用年限50年,框架结构,地上6层,耐火等级二级,地下1层,耐火等级一级,建筑高度23.90m。本项目建设净用地总面积3753.82m{2},容积率为2.0,总建筑面积为11785.93m{2}。低压配电房、发电机房、弱电机房均设在地下室,消防控制室设在一层,消防水箱,屋顶稳压泵设在屋顶。

二.强电设计范围

1.该项目设计包括红线内的以下电气系统:

1)10/0.4KV变配电系统;照明系统;动力系统;接地及安全措施;电气火灾监控系统;消防电源监控系统。

2)该项目变配电工程须由当地供电局审核后方可实施。

三.弱电设计范围

1.该子项设计包括红线内的以下电气系统:

1)电话和网络、有线电视、视频安防监控、火灾自动报警及联动控制系统等设计。

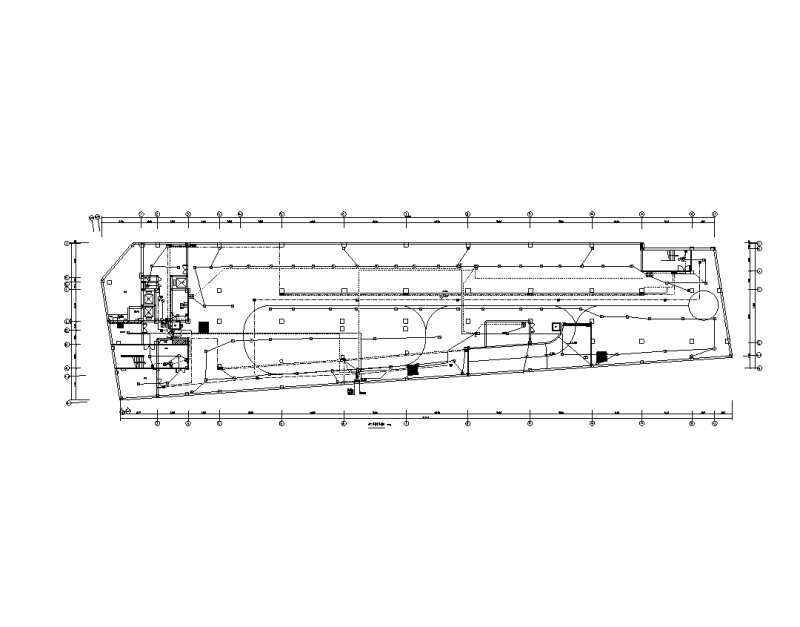

负二层报警平面图

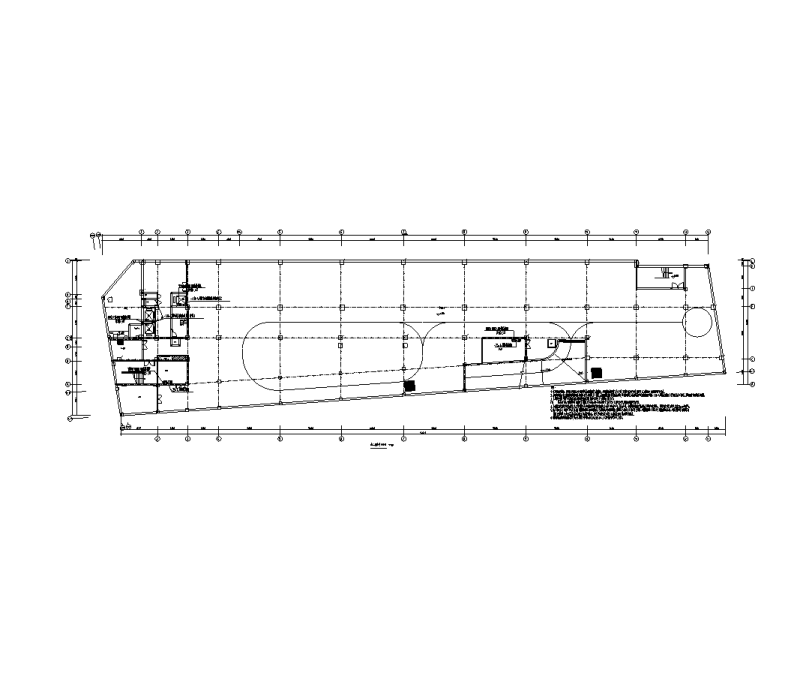

负二层接地平面图

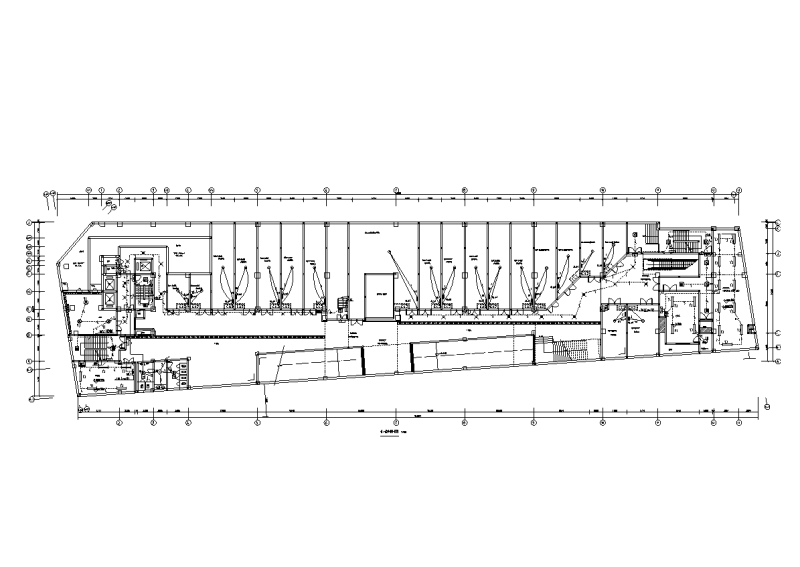

负一层照明平面图

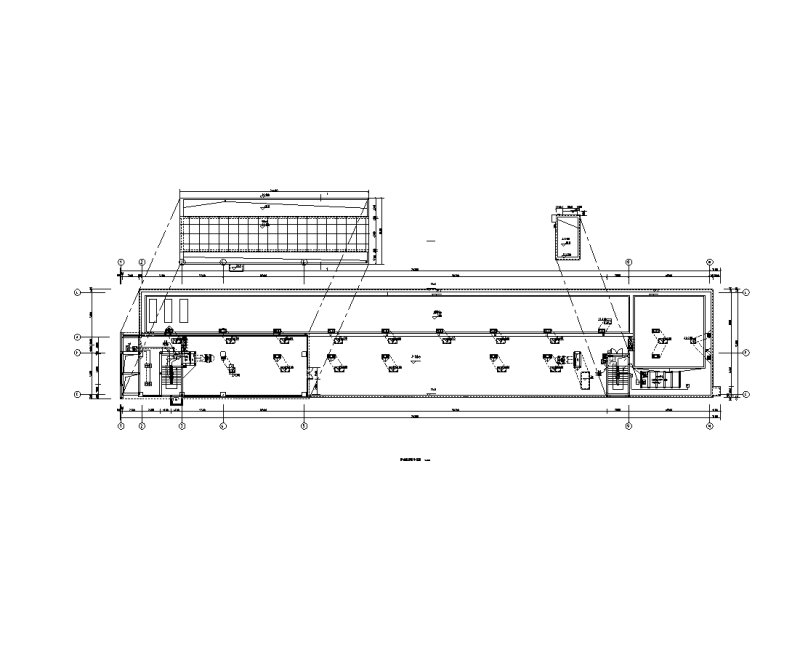

屋顶层报警平面图

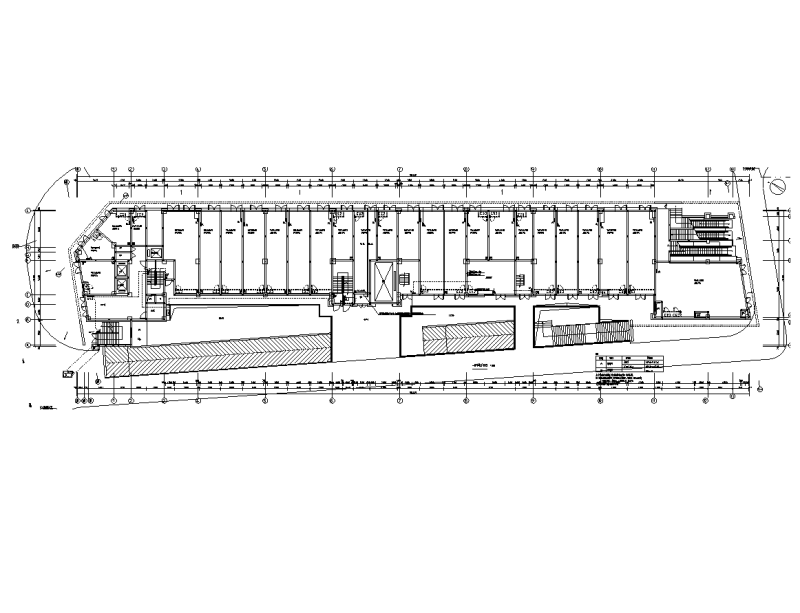

一层弱电平面图

2TM1变压器低压柜

竖向供电干线图

系统图(一)
