2层框架结构办公楼结构施工CAD图纸2016
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.55kN/平方米
-
雪压：0.50kN/平方米
-
参考图纸：13张
-
设计年代：近代
该附件是
2层框架结构办公楼
结构施工图
，出图时间是5月。
建筑概述：位于黑龙江省肇东市，办公楼所在厂区为麻纱加工厂。
附件内含：
结构设计说明
、基础平面布置图、柱平面布置图、梁平法施工图、板施工图、楼梯施工图等，cad格式，共计图纸13张。

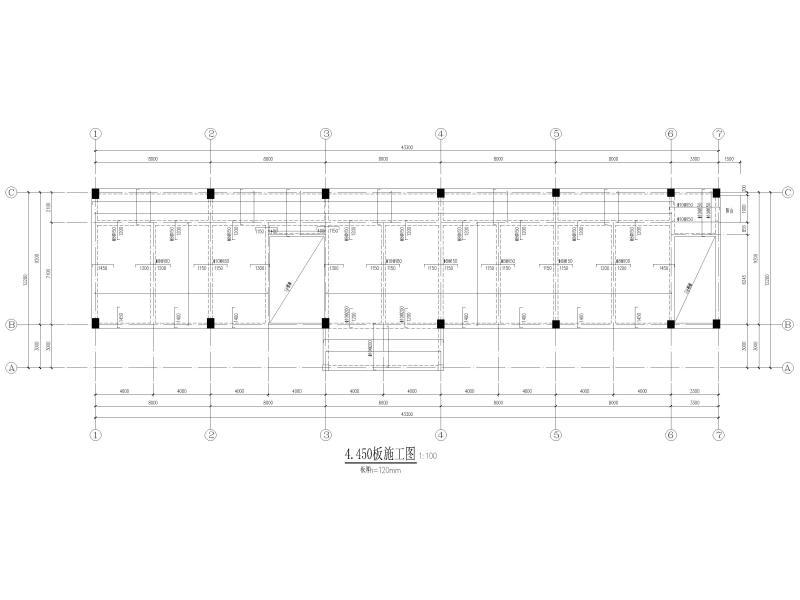

板施工图

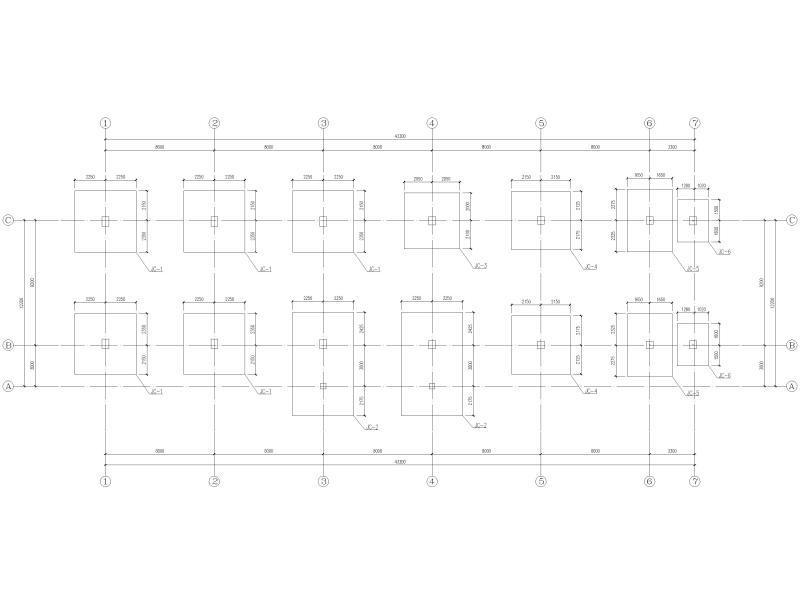

基础平面布置图

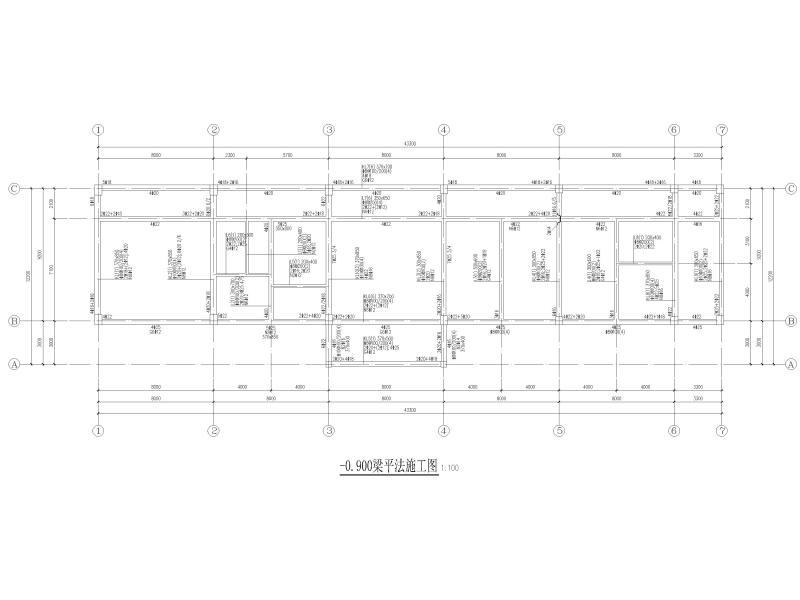

梁平法施工图

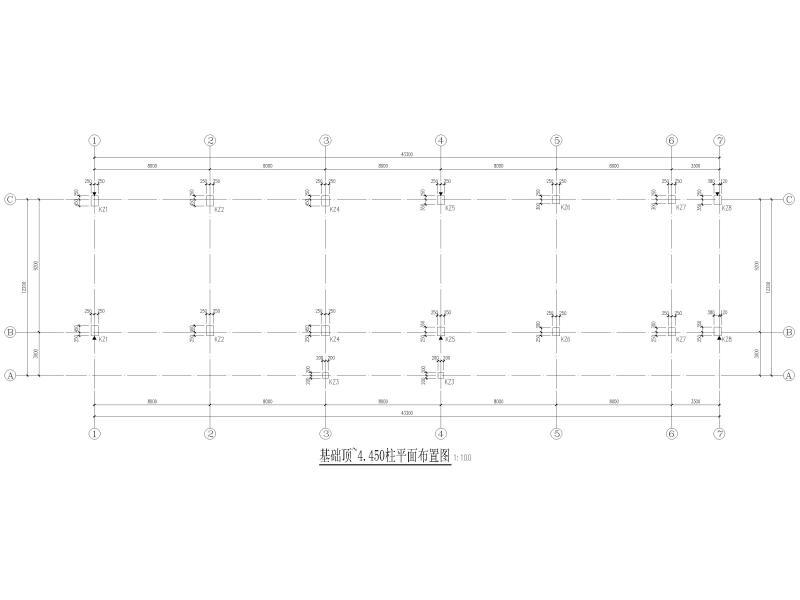

柱平面布置图

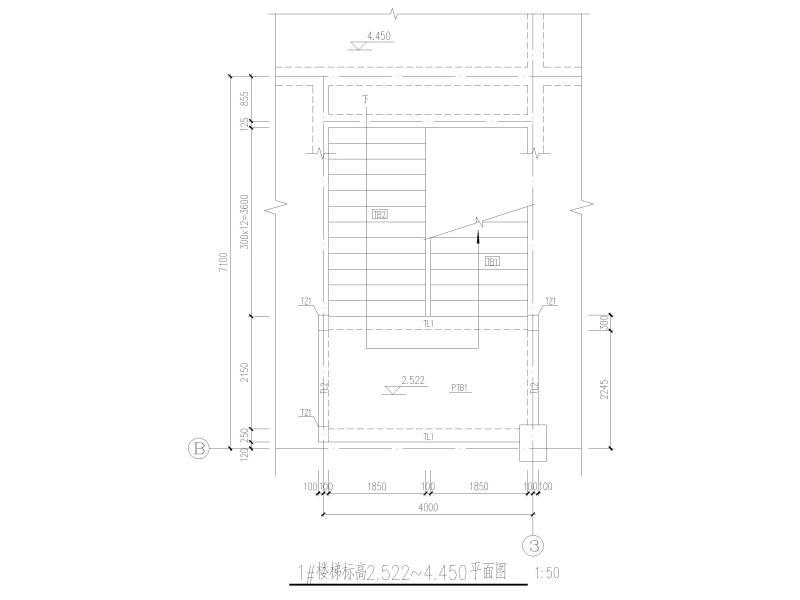

楼梯结构平面图
基础梁下架空做法
