网壳结构采光顶结构施工方案大样图2018（CAD）
该附件是
网壳结构采光顶
结构施工图
（CAD）
，出图时间是,共图纸5张。
内容包含：钢结构设计总说明、采光顶三维图及坐标表、采光顶预埋件及反力平面布置图、采光顶钢柱平面布置图、采光顶钢梁平面布置图、采光顶玻璃分格图、采光顶节点大样图、预埋件
节点图
...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

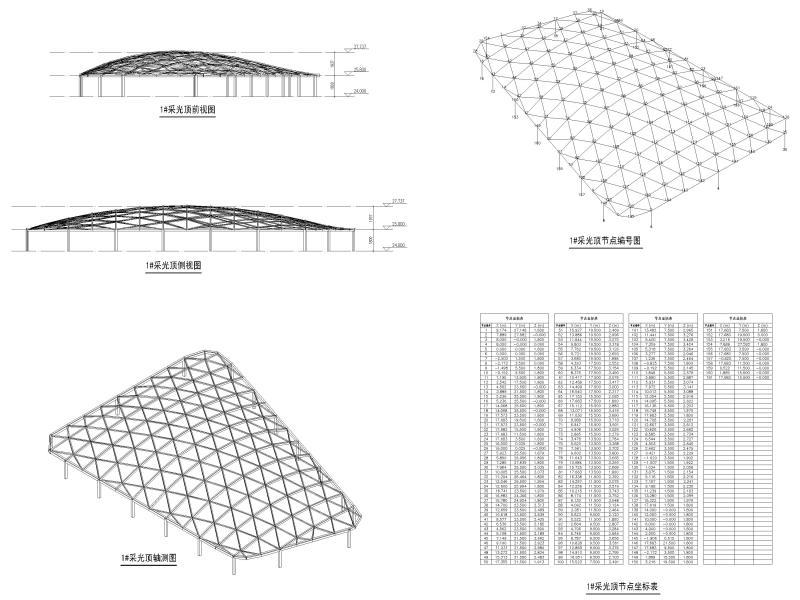

采光顶三维图及坐标表

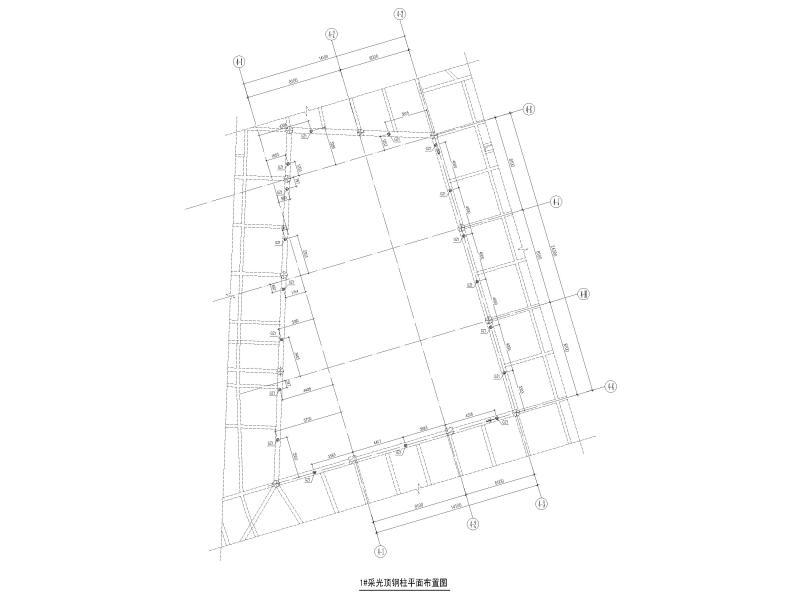

采光顶钢柱平面布置图

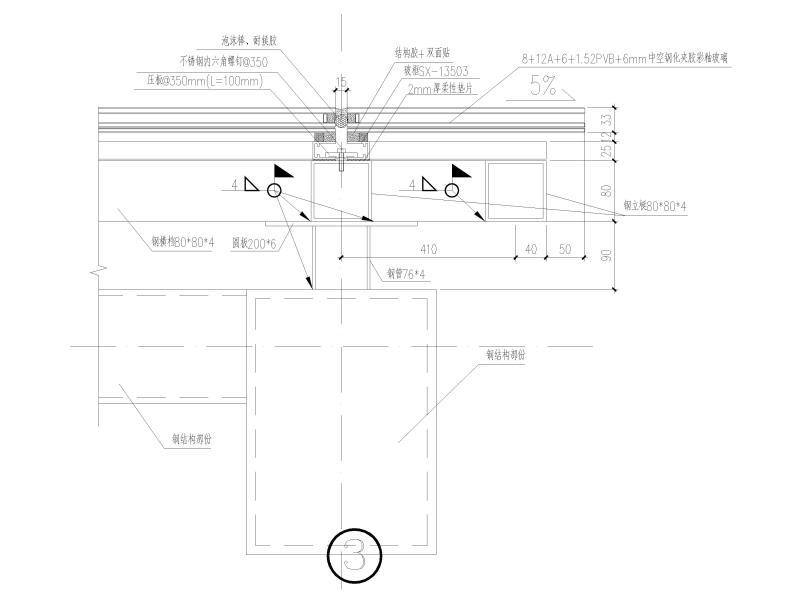

采光顶节点大样图

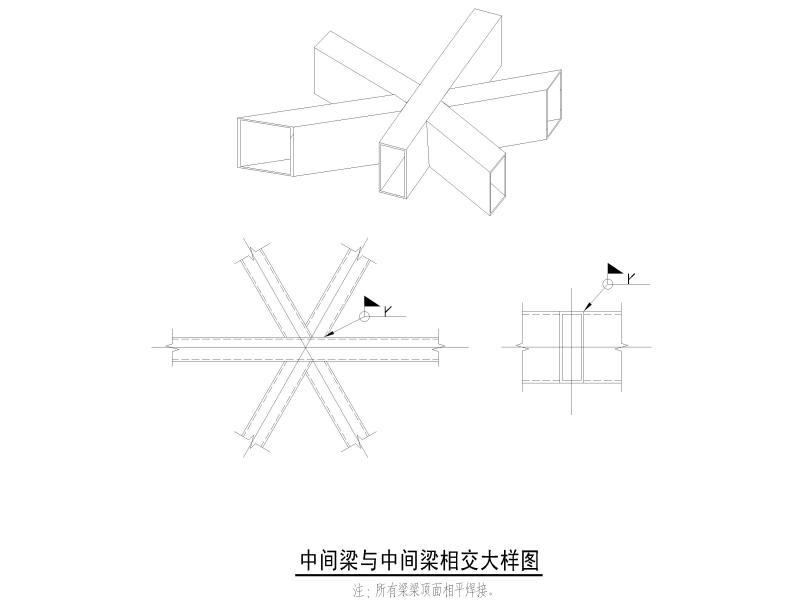

中间梁与中间梁相交大样图
