3层钢筋砼结构螺旋楼梯结构详图纸（CAD）
该附件是
3层钢筋砼结构螺旋楼梯结构详图（CAD）
，共图纸1张。
主要内容：螺旋楼梯各标高结构平面图、楼梯剖面展开图、休息平台剖面配筋图、楼梯踏步剖面配筋图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

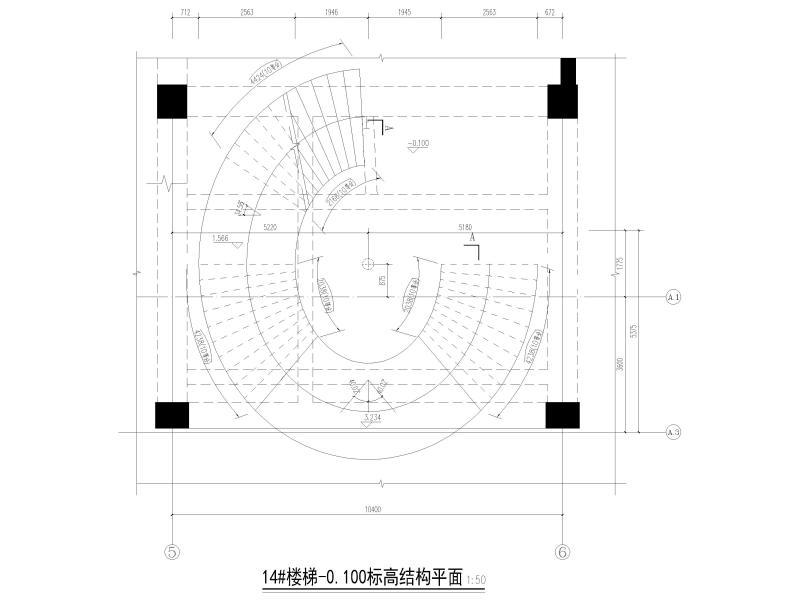

螺旋楼梯结构详图 - 1 -

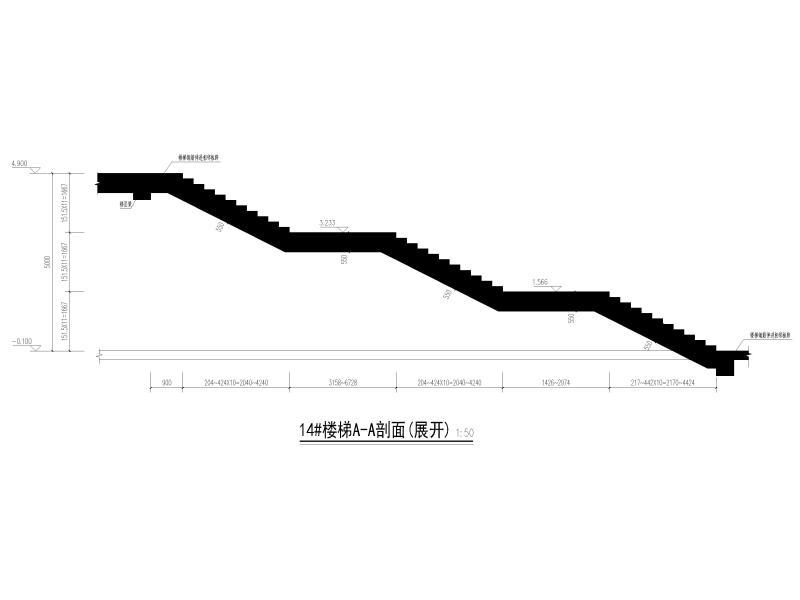

螺旋楼梯结构详图 - 2 -

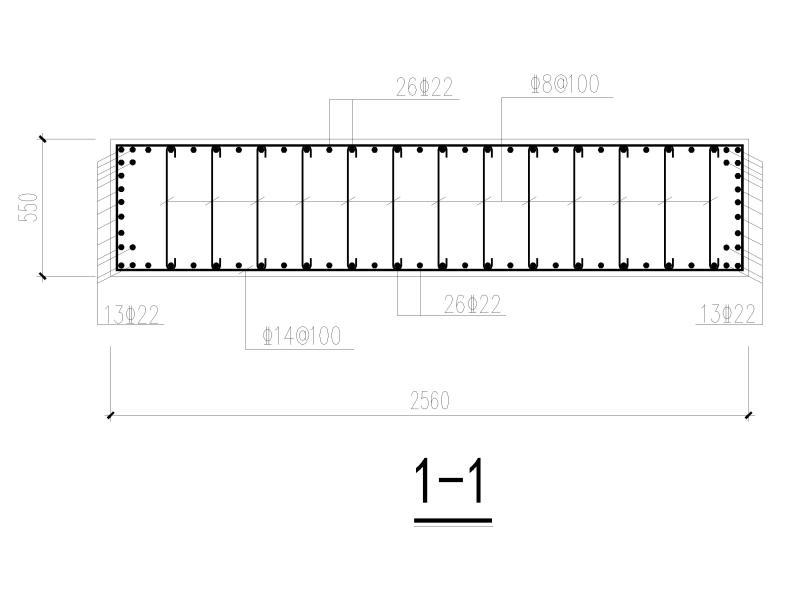

螺旋楼梯结构详图 - 3
以上是部分截图，请下载附件后查看完整高清内容
