工程高大模板施工方案(已经过专家论证)_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 模板材料:木模板,木胶合板模板
  • 主要部位:梁,楼板,剪力墙
  • 特殊模板支撑:高支模
  • 模板计算书:梁模板,支撑架
  • 编制时间:近代年
  • 施工主要设备:电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线水准仪、激光垂直仪、对讲机、检测板手
  • 施工重点难点:地下共一层层高7.3米,地上四层层高8米,第四层楼面层高为1.185~21.375米,120厚板21.3高支撑计算书

附件详情

  • 一、编制依据: 3
  • 二、项目概要 3
  • 三、支模方案选择 4
  • (一)楼板 5
  • (二)梁 6
  • 四、模板的安装 9
  • 1、模板安装前的准备工作 9
  • 2、模板的支设 10
  • 3、高大模板支架搭设构造要求 10
  • 五、模板的拆除 14
  • 六、质量保证措施 15
  • 1材料质量标准 15
  • 2施工质量要求 17
  • 七、职业健康安全施工技术措施 19
  • (一)安全管理体系 19
  • (二)、危险源的具体预防措施 25
  • (三)、安全事故应急预案 27
  • (四)、模板支撑系统搭设施工安全措施 40
  • (五)、模板安装拆除安全 技术交底 41
  • (六)、在楼面上钢筋绑扎、浇捣砼的安全技术措施 45
  • 八、文明与环境保护措施 46
  • 九、节约材料措施和成品保护 51
  • 十、附件: 52
  • 1、梁、板木模板及支撑计算书 52
  • 2、屋面梁、板模板安装示意图 52
  • 3、屋面梁、板模板满堂支撑架搭设示意图 52
  • 4、屋面梁、板模板满堂支撑架立杆平面布置示意图 52
  • 5、屋面梁、板模板满堂支撑架水平剪刀撑布置示意图 52

附件详情

一、编制依据:
二、项目概要
该项目为某地多功能用房(新用房)工程,,地下共一层层高7.3米,地上四层层高8米(培训办公地上八层层高4米),建筑总高度50.16m,最大跨度15米,第四层楼面层高为1.185~21.375米。标高23.9米以下的模板支撑方案已报审,属于高大模板范畴的专项方案已通过专家评审并备案。

本方案是第四层楼面高大模板专项施工方案。

该项目的基础建筑设计结构形式为梁板式筏板基础;主体建筑设计结构形式为框架结构体系,抗震设防烈度为6度,框架抗震等级为二级。

四层框架柱混凝土强度等级C40;梁、板混凝土强度等级C30。采用商品砼泵送进行施工。

第四层楼面的主要特点:层高较大,层高为1.185~21.375米;为斜板结构,坡度约为24.5度,产生的垂直及平行于斜面的分力对支撑架的垂直及平行于斜面的斜撑布置有一定的影响。

三、支模方案选择

该项目采用支模方案选择为:梁侧、梁底板、楼板底板均采用18mm厚胶合板;
梁及板的搁栅及压方均采用截面宽×高为60×100mm长2000mm杉木枋子;加固及支承采用扣件式Φ48×3.5mm钢管,加固用螺栓采用Φ14及26型3型扣拉结。

具体构造详见模板安装示意图



2

3

4

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

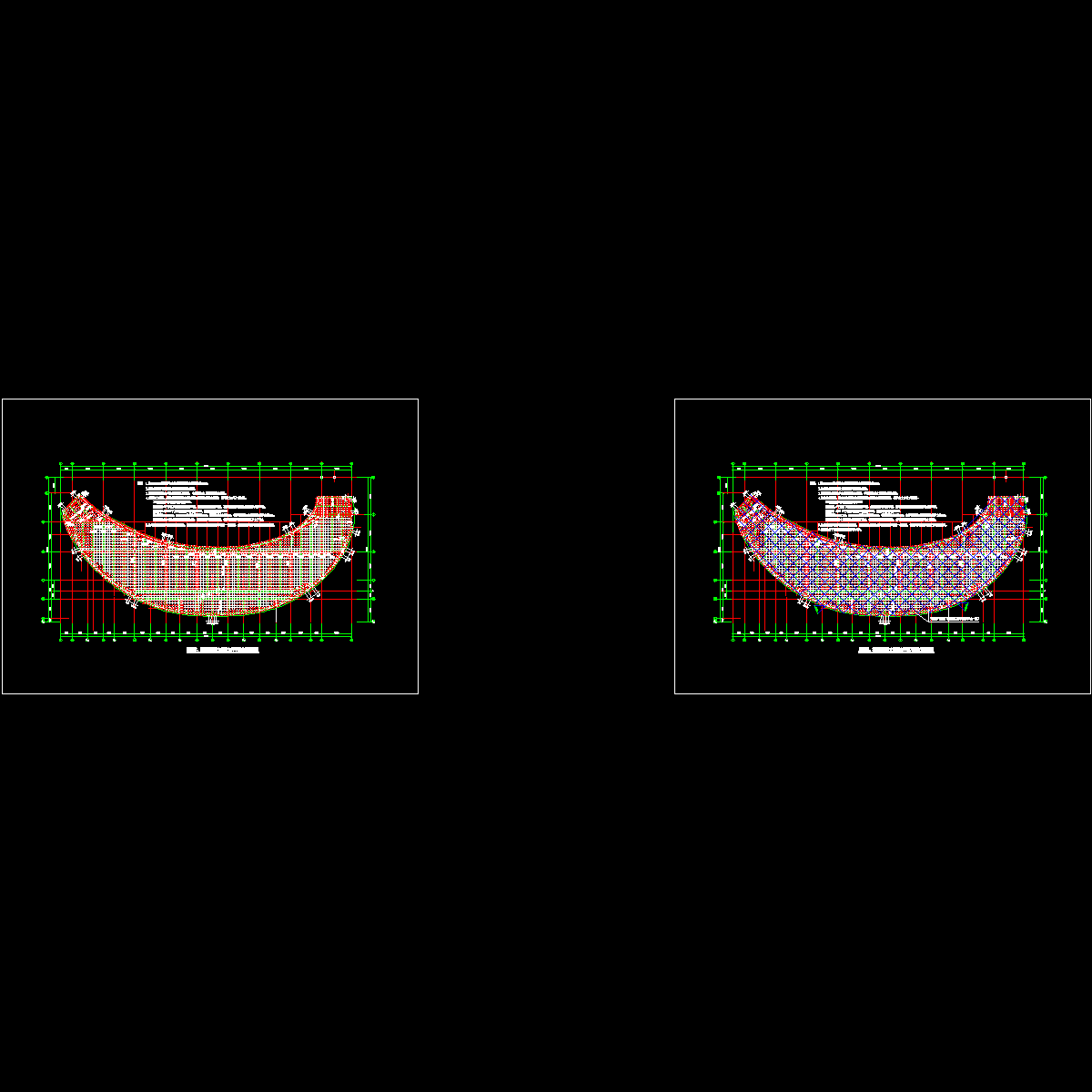

  • 屋顶模板支架布置示意图.dwg
    屋顶模板支架布置示意图.dwg

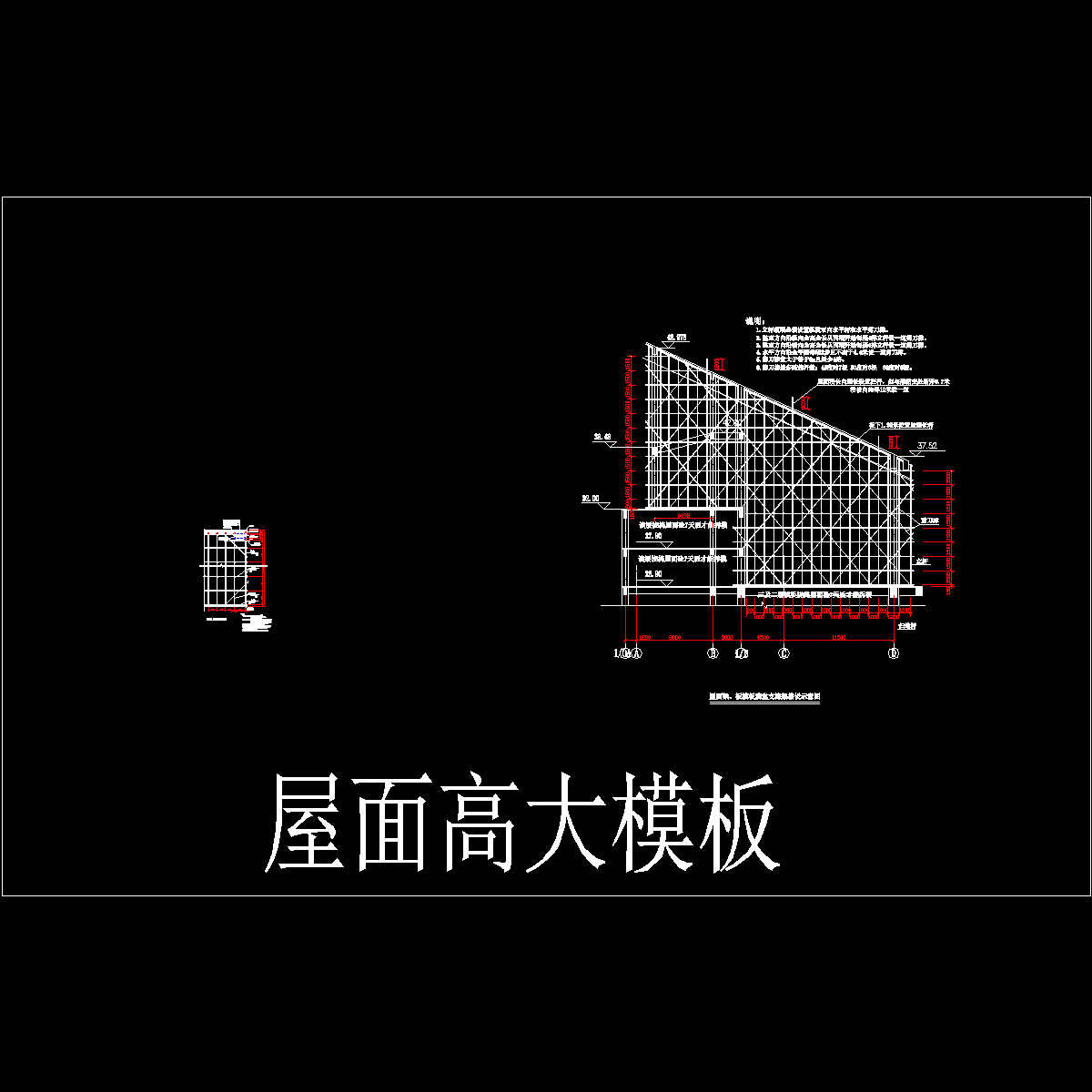

  • 模板安装图.dwg
    模板安装图.dwg
以上是部分截图,请下载附件后查看完整高清内容
