二沉池结构设计CAD大样图(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

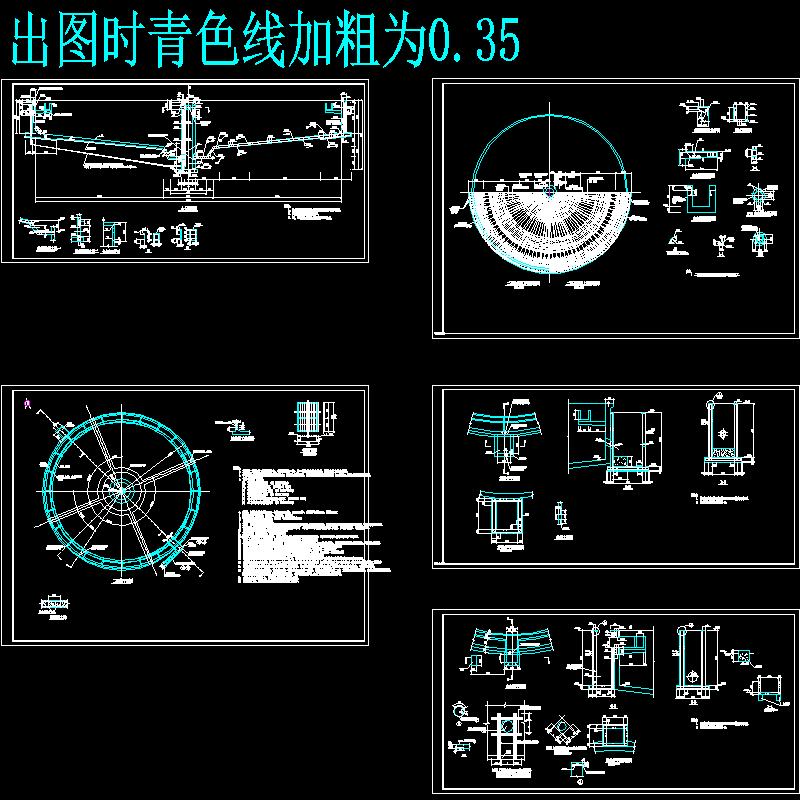

某二沉池结构图 　　该资料为：某二沉池结构图 　　抗震设防烈度：7度 　　该资料包含： 　　二沉池平面图、二沉池底板下部配筋图、二沉池底板上部配筋图、池壁走道板大样图、出水槽详图、出水槽挑梁详图、出水槽埋件详图、中心配水孔详图、浮渣井平面图、浮渣井平面配筋图、爬梯大样图、出水渠平面图、池壁上预埋套管>300时加强做法、出水井平面配筋图共5张图纸。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-22 20:30:53上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
