一份污水处理厂建筑结构CAD施工图纸(总平面布置图)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构,钢筋混凝土结构
• 钢筋混凝土结构：其他结构
• 特种结构：水池
• 基础形式 ：桩基础
• 抗震设防烈度：7度抗震
• 参考图纸：18张
• 设计年代：近代

附件详情

该资料包含：总平面布置图，水池设计总说明，桩位布置平面图，底板配筋平面图， 底层结构平面图，剖面图，设备基础图，池壁配筋平面图，池壁配筋图，格栅井、集水井平面、剖面及预留预埋图，格栅井、集水井底板及池壁配筋图，预留套管、孔洞 平面布置图 等
共18张图纸。

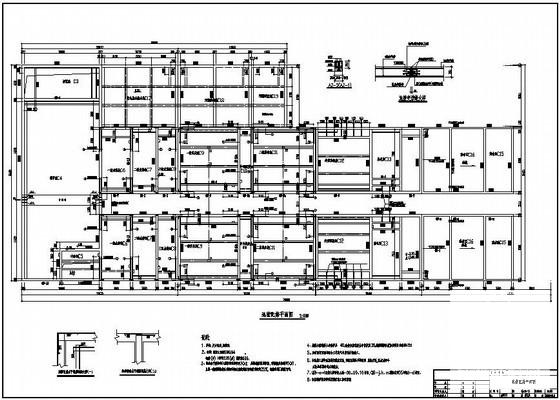

第 1 张图

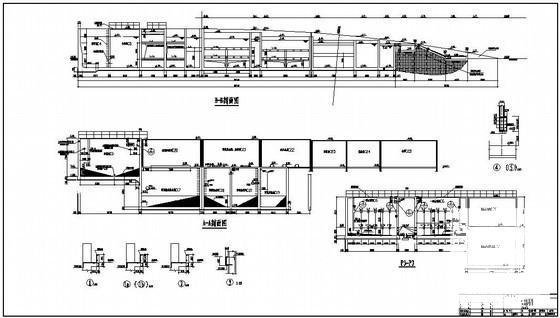

第 2 张图

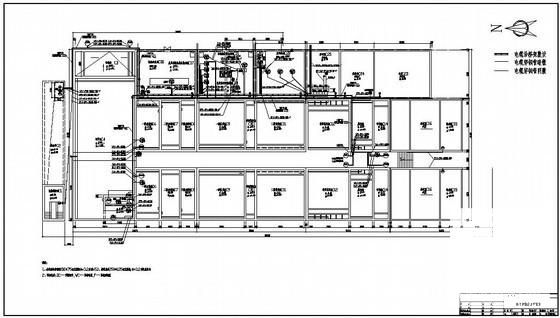

第 3 张图

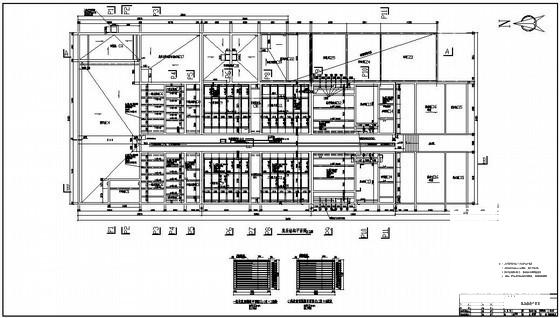

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
