L-13m钢筋混凝土斜交空心桥板全套CAD图纸(标准横断面图)(dwg)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

这份参考资料包含45度斜交空心板，标准横断面图、空心板一般构造图、斜交空心板中板钢筋构造图、斜交空心板边板钢筋构造图、空心板底层辅助钢筋构造图、桥面钝角附加钢筋图及铰接构造图。
说明：
1、本图为斜 空心板桥 面铺装与铰缝构造图，图中尺寸除钢筋直径以毫米计外，其余均以厘米计。
2、本加强筋绑扎与桥面铺装钢筋网之下。
3、浇筑桥面铺装混凝土前必须对预制板顶进行拉毛处理，并冲刷干净，以利有效结合。
4、铰缝钢筋N2、N3先绑扎好后放入铰缝内，并与预制板伸出的钢筋绑扎在一起。
5、在现浇桥面混凝土铺装层上设防水层，防水层采用涂3遍FYT-1防水剂或涂4遍HUT-1防水剂，或采用经交通部工程检测中心检测合格的其它防水剂;桥面铺装C30混凝土中掺聚丙烯纤维，掺量为0.9kg/m。
6、CRB550冷轧带肋钢筋焊接网钢筋公称直径为10毫米，间距10×10厘米，钢筋焊接网数量已计入10%的搭接长度;钢筋焊接网施工及验收必需满足《钢筋焊接网混凝土结构技术规程》(JGJ 114-2003 J 276-2003)的有关要求。
7、N1钢筋与钢筋焊接网焊接，单面焊缝长不少于20厘米，伸入防撞护栏内长度为25厘米。
8、冷轧带肋钢筋的连接严禁采用焊接接头。

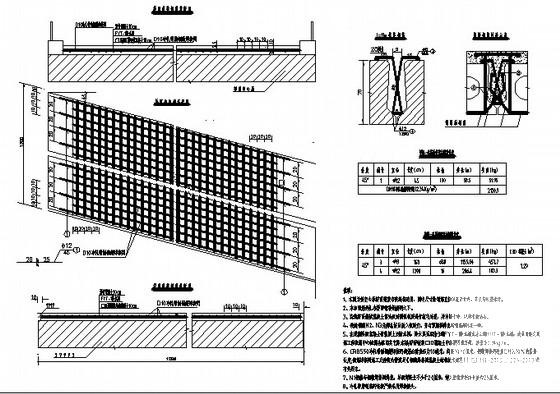

第 1 张图

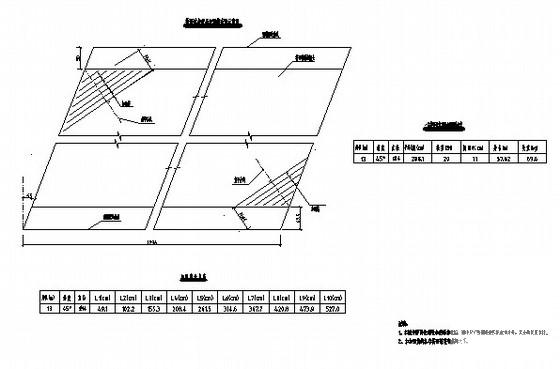

第 2 张图
