T型不锈钢挂件式花岗岩幕墙节点CAD图纸集(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

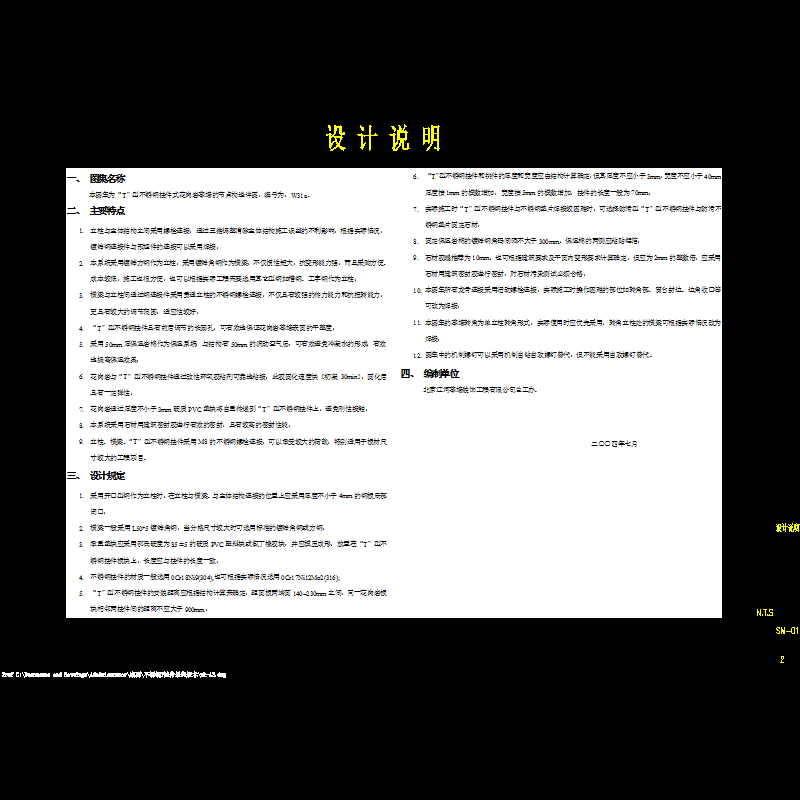

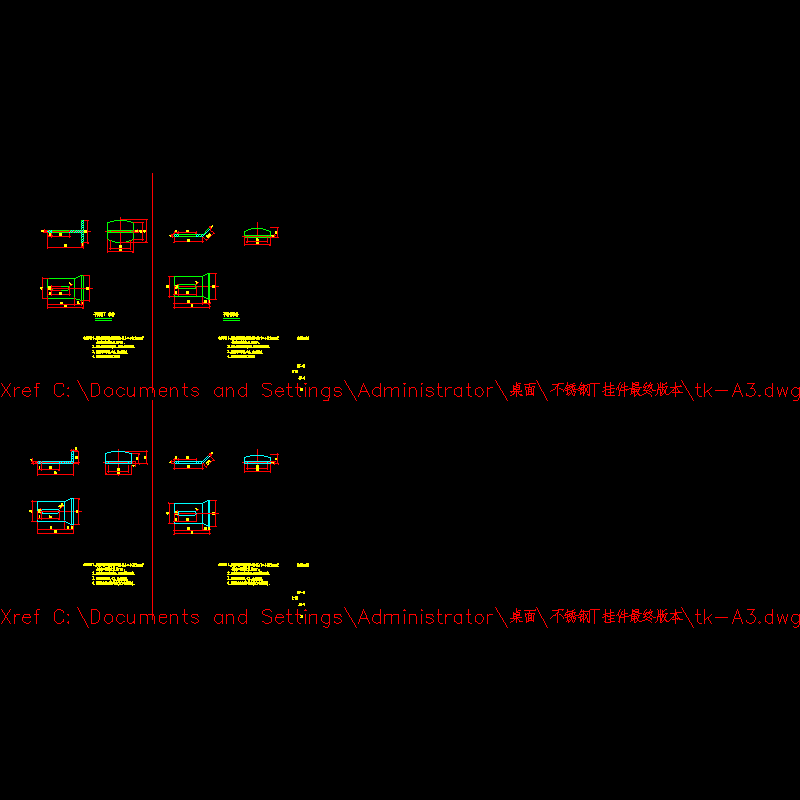

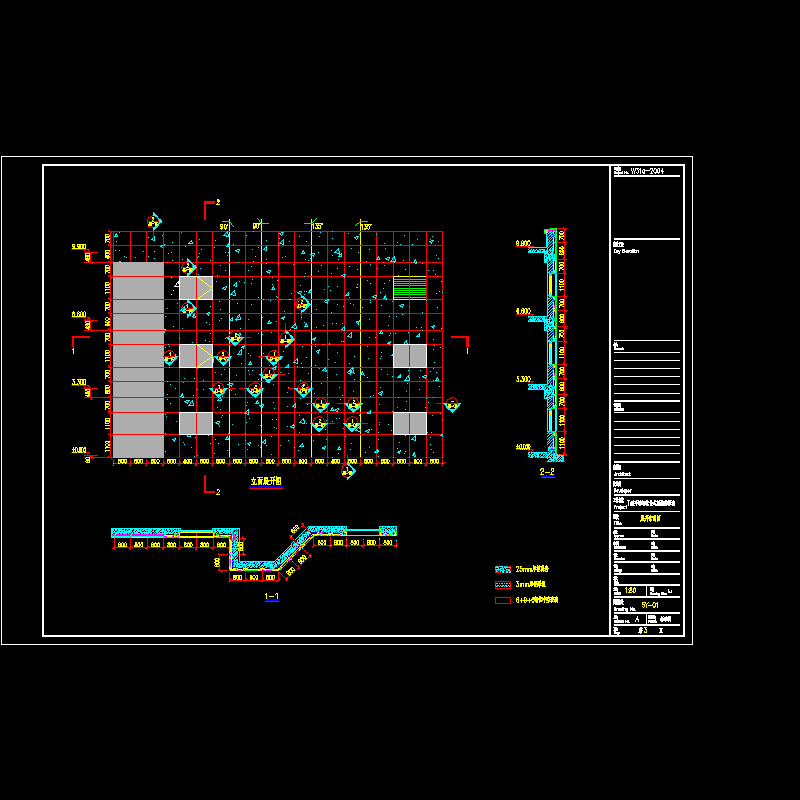

某T型不锈钢挂件式花岗岩幕墙节点图集 　　该资料包含： 　　设计说明、展开索引图、龙骨布置图、石材幕墙标准横剖节点、石材幕墙阳角横剖节点、石材幕墙阴角横剖节点、石材幕墙窗台横剖节点、石材幕墙窗台纵剖节点、石材幕墙封边纵剖节点、石材幕墙标准纵剖节点、石材幕墙封边节点、幕墙立柱安装节点图、幕墙横梁安装节点图、工字钢立柱安装节点图、幕墙横梁安装节点图、槽钢立柱安装节点图、挂件加工图共21张图纸。

sm.dwg

t挂件大样.dwg

挂件加工图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-17 20:00:30上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在别墅建筑专区发帖交流相关知识。
