W21c拉栓式隔热铝合金明框幕墙CAD图纸集(横剖节点图)(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某W21c拉栓式隔热铝合金明框幕墙图集 　　该资料包含： 　　展开索引图、铝合金压板、扣板接口图、百页纵剖节点图、百页横剖节点图、开启扇纵剖节点图、开启扇横剖节点图、135°转角横剖节点图、单层铝板横剖标准节点图、封边横剖节点图、铝板接玻璃横剖节点图、铝板封边横剖节点图、铝板接开启扇纵剖节点图、铝板接开启扇横剖节点图共19张图纸。

1比2end.dwg

1比3.dwg

1比5.dwg

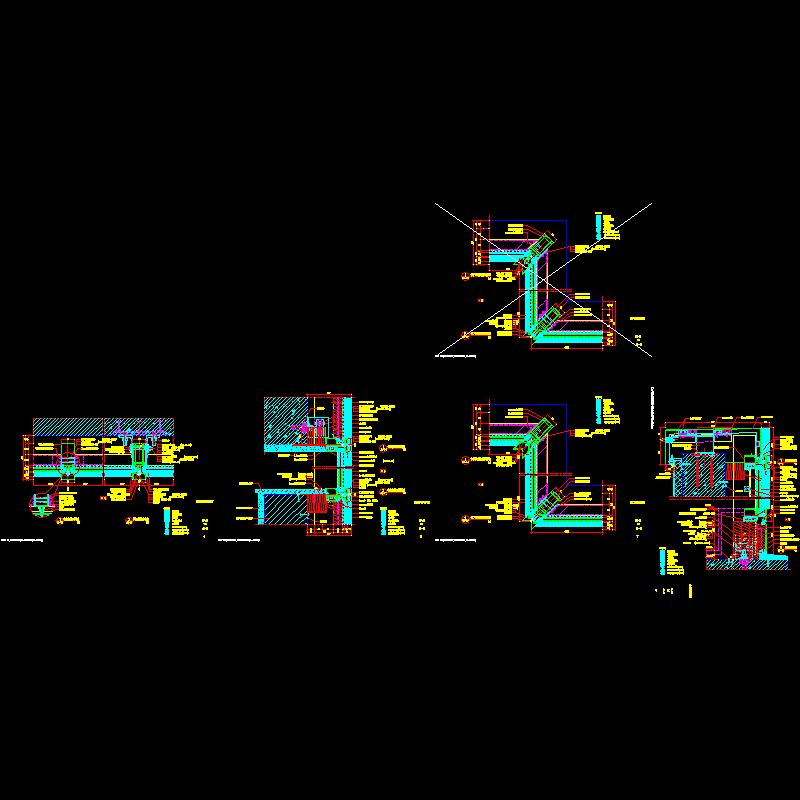

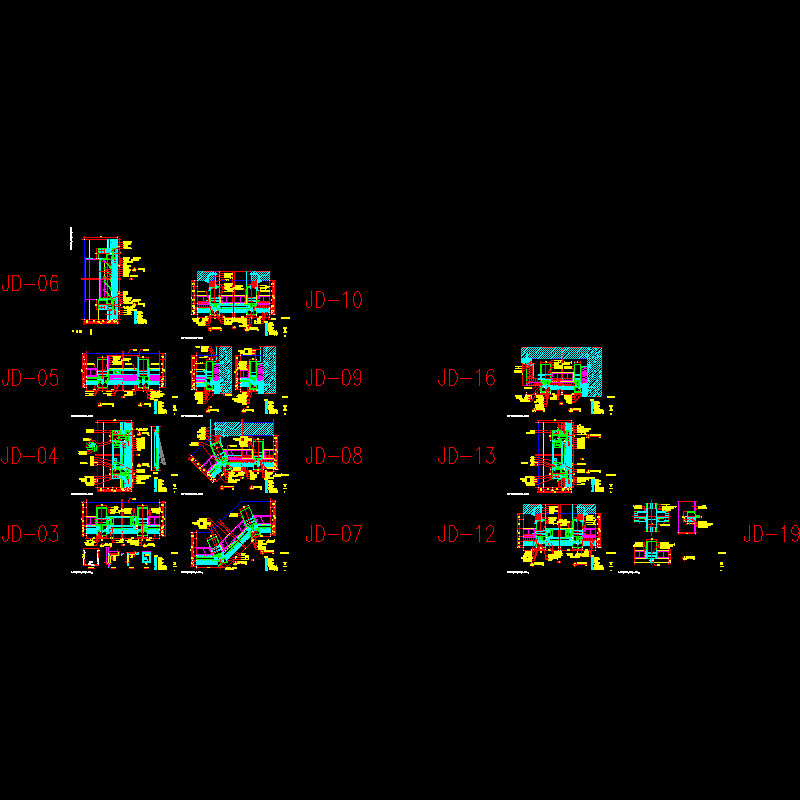

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
