GCS配电柜体结构CAD图纸(断路器安装)(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

GCS配电柜体结构图，包括GCS-TL-00012-17（主元件室前下封板）、GCS-TL-00030-32（断路器安装板）、GCS-TL-00034（抽屉隔板）、GCS-TL-00035-36（电缆室后板）、GCS-TL-01001（内立柱）、GCS-TL-01018-20（安装梁）等29个文件。

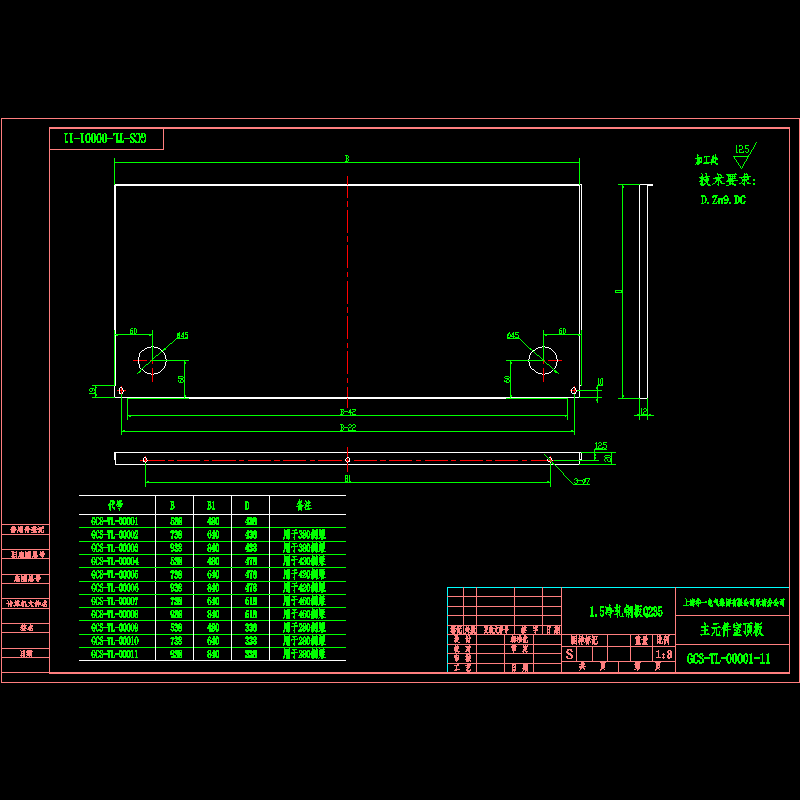

gcs-tl-00001-11（主元件室顶板）.dwg

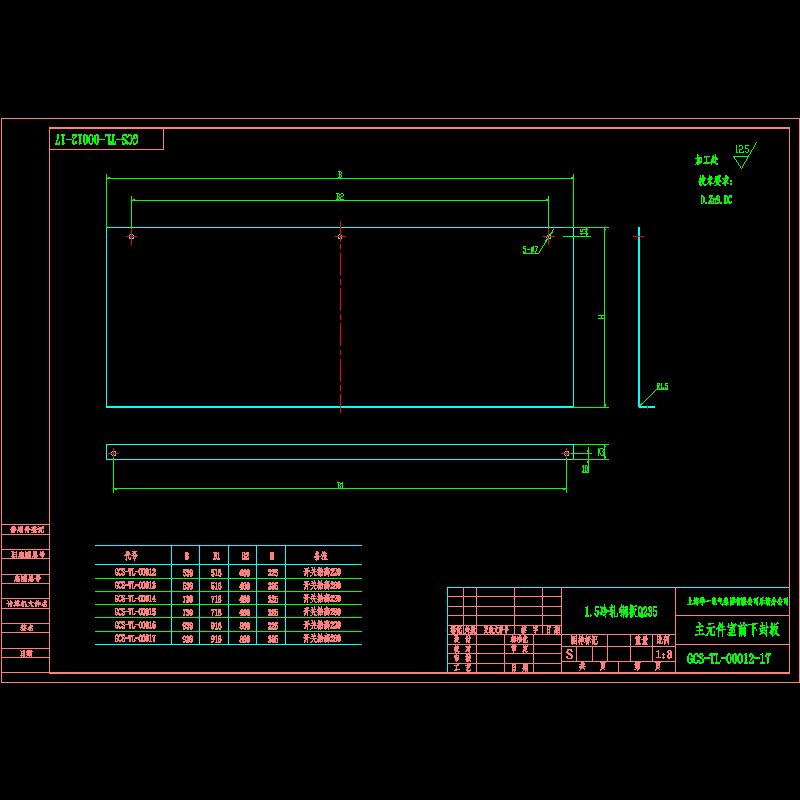

gcs-tl-00012-17（主元件室前下封板）.dwg

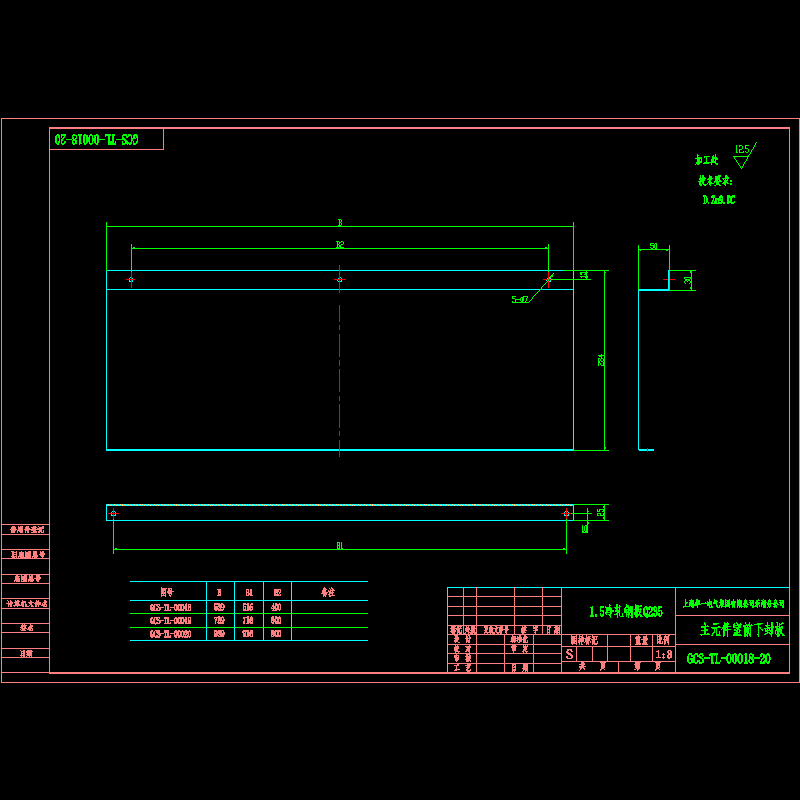

gcs-tl-00018-20（主元件室前下封板）.dwg

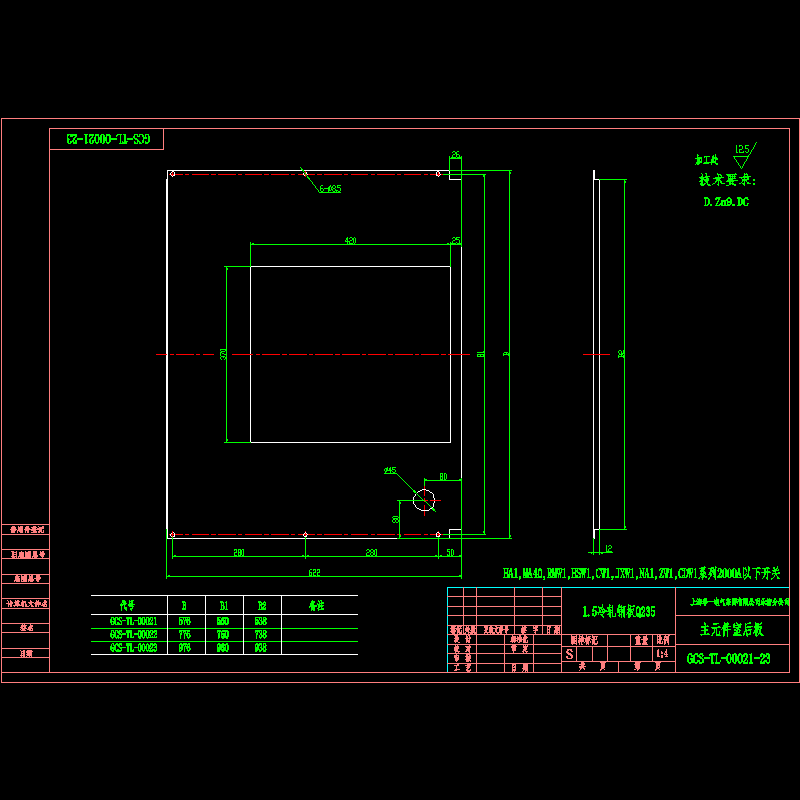

gcs-tl-00021-23（主元件室后板）.dwg

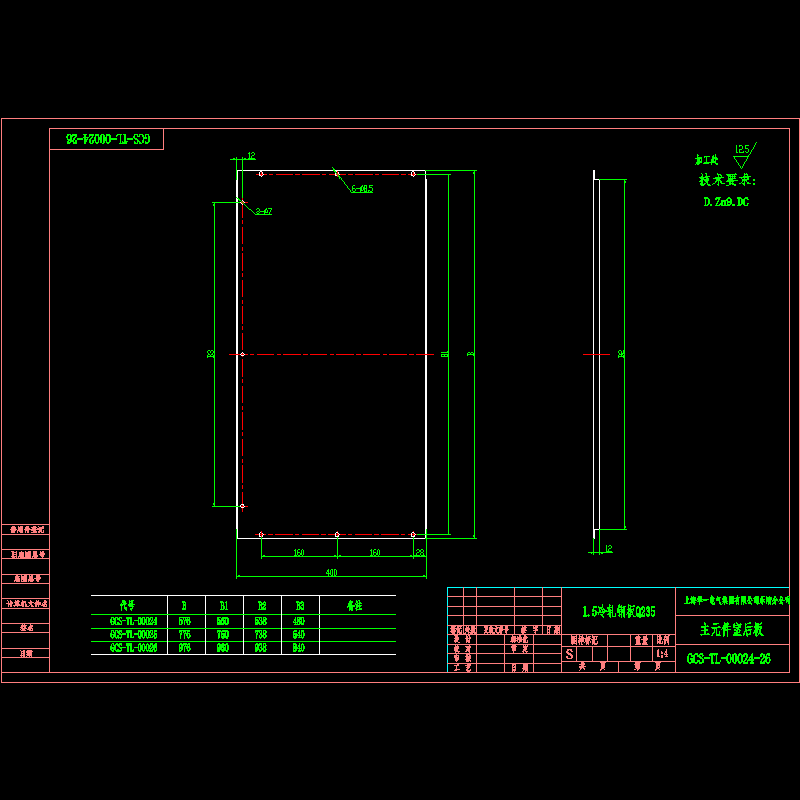

gcs-tl-00024-26（主元件室后板）.dwg

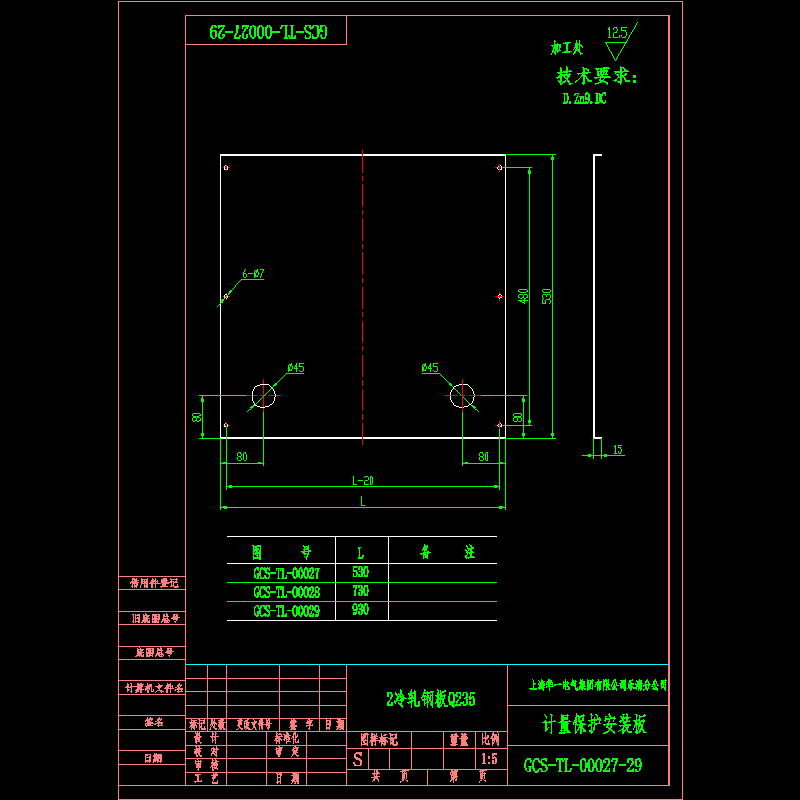

gcs-tl-00027-29（计量保护安装板）.dwg

gcs-tl-00030-32（断路器安装板）.dwg

gcs-tl-00033（抽屉隔板）.dwg

gcs-tl-00034（抽屉隔板）.dwg

gcs-tl-00035-36（电缆室后板）.dwg

gcs-tl-00037（电缆室侧板）.dwg

gcs-tl-01001（内立柱）.dwg

gcs-tl-01002（内立柱）.dwg

gcs-tl-01003（内立柱）.dwg

gcs-tl-01004（内立柱）.dwg

gcs-tl-01005-6（中横梁）.dwg

gcs-tl-01007（电缆室侧横梁）.dwg

gcs-tl-01008（小横梁）.dwg

gcs-tl-01009（安装梁）.dwg

gcs-tl-01010-13（侧中横梁）.dwg

gcs-tl-01014（侧中横梁）.dwg

gcs-tl-01015-17（安装梁）.dwg

gcs-tl-01018-20（安装梁）.dwg

gcs-tl-01021-23（安装梁）.dwg

gcs-tl-01024（安装梁）.dwg

gcs-tl-01025（安装梁）.dwg

gcs-tl-01026（安装梁）.dwg

gcs-tl-02001（支 架）.dwg

gcs-tl-02002（安装支架）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
