百富村中桥CAD施工图纸(板钢筋构造)(dwg)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明 　　桥位平面图 　　全桥主要材料工程数量表 　　桥型布置图 　　基桩坐标 　　上部构造横断面 　　预制板一般构造 　　桥墩一般构造 　　桥墩挡块钢筋构造 　　桥墩盖梁钢筋构造 　　桥墩钢筋构造 　　桥墩扩基钢筋构造 　　桥台一般构造 　　桥台台帽钢筋构造 　　桥台挡块钢筋构造 　　桥台背墙钢筋构造 　　3号台背墙桥面连续构造 　　桥头搭板钢筋构造 　　桥台锥坡防护构造

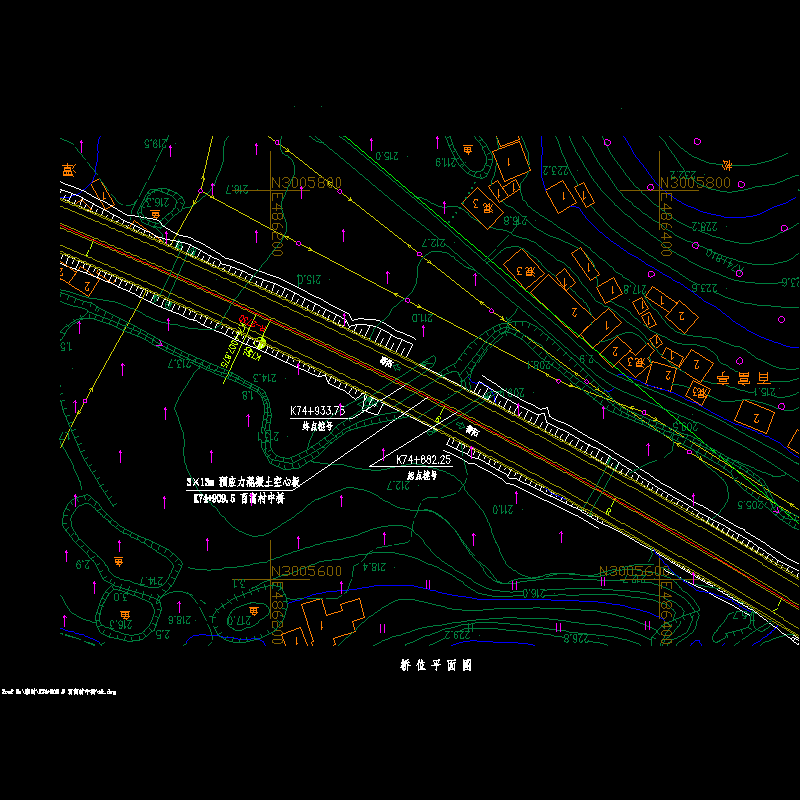

02-桥位平面图.dwg

04-桥型布置图.dwg

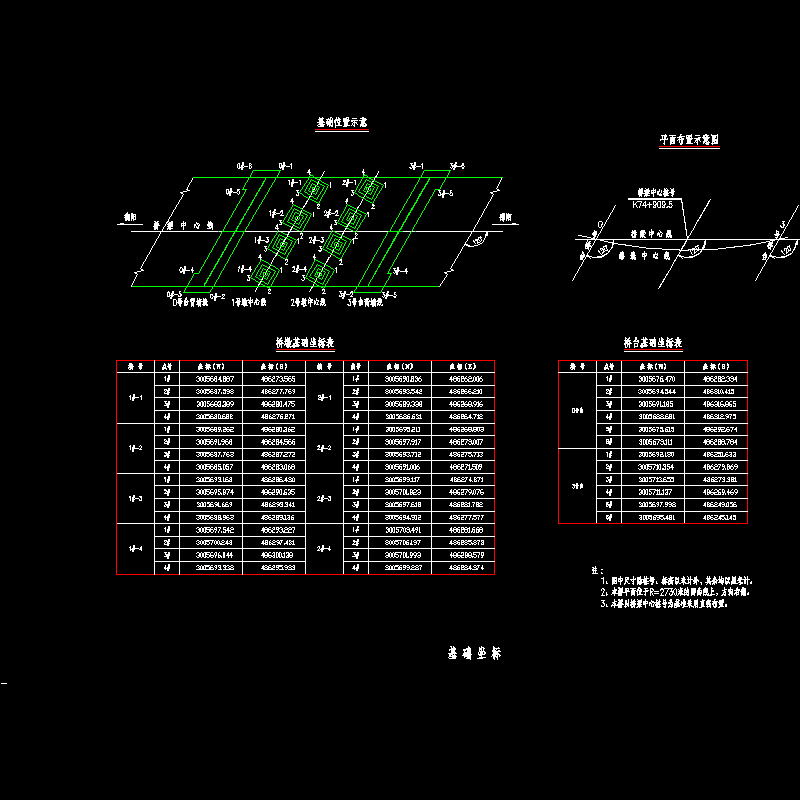

05-基础坐标.dwg

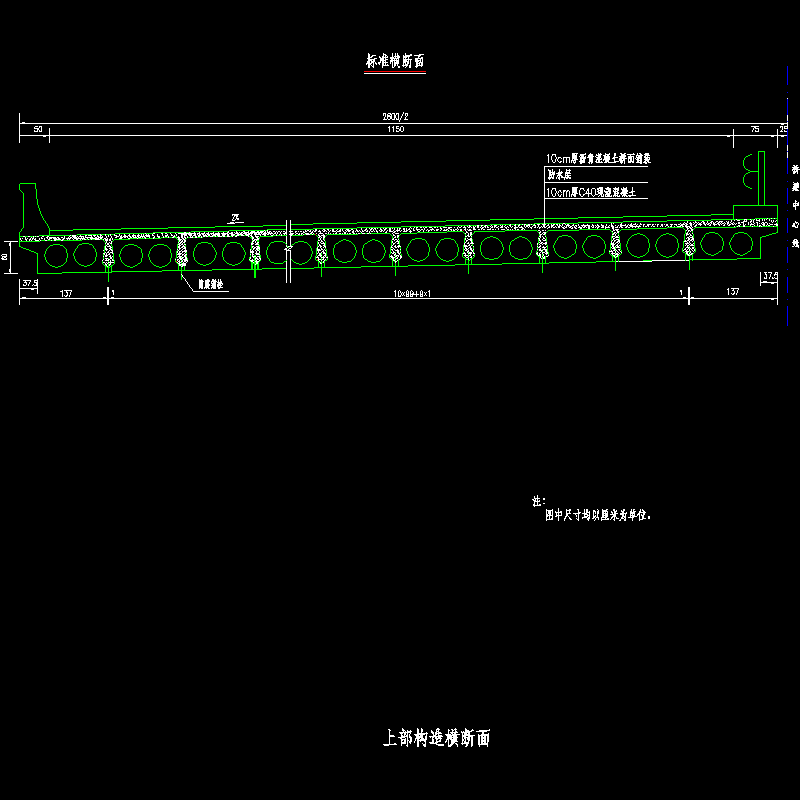

06-上部构造横断面.dwg

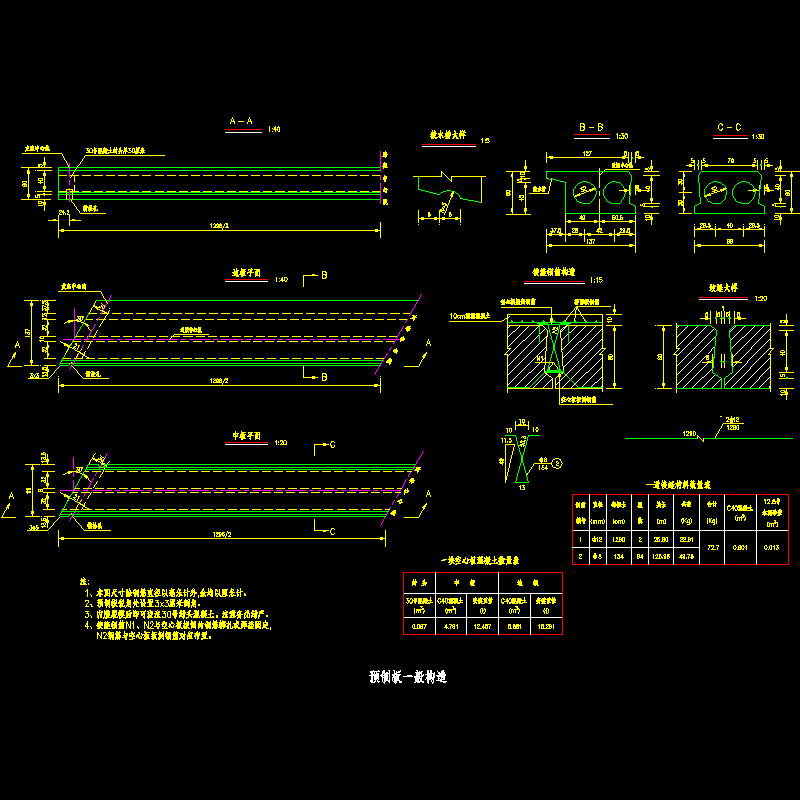

07-预制板-般构造.dwg

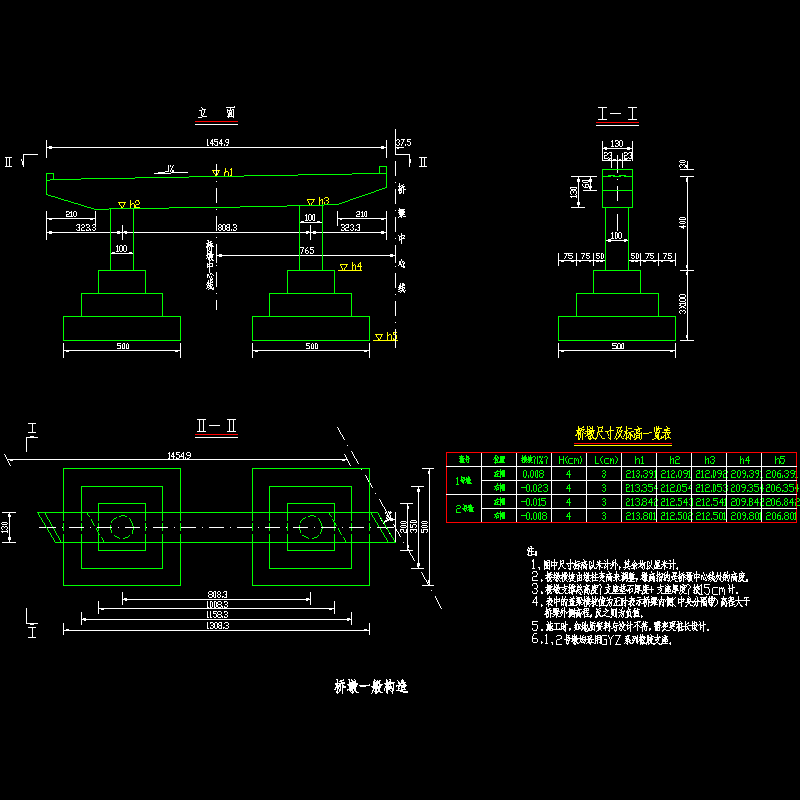

08-桥墩一般构造.dwg

09-桥墩档块钢筋构造.dwg

10-桥墩盖梁钢筋构造.dwg

11-桥墩钢筋构造.dwg

12-桥墩扩基钢筋构造.dwg

13-桥台一般构造.dwg

14-桥台台帽钢筋构造.dwg

15-桥台挡快钢筋构造.dwg

16-桥台背墙钢筋构造.dwg

17-3号台背墙桥面连续构造.dwg

18-桥头搭板钢筋构造.dwg

19-桥台锥坡防护构造.dwg

桥墩支座垫石标高图.dwg

桥台一般构造.dwg

桥台支座垫石标高图.dwg

锥坡防护.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
