一份16层地标科研楼强弱电系统CAD施工图纸（知名院风力和光伏）(火灾自动报警)

dfgaacc · 发表于 2020-2-16 21:44:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：科研
建筑高度类型：高层建筑,超高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：25600平方米
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：98张
设计年代：近代
地下室用途：车库,设备用房,其它
节点大样：其它
负荷等级：二级
防雷等级：第二类
火灾保护分级：一级
接地方式：TN-S
项目所在地：湖北
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
弱电设计：火灾自动报警系统 ,入侵报警系统,视频监控系统,建筑设备监控系统,综合布线系统,有线电视和卫星接收系统,广播系统,信息网络系统,其它

附件详情

1、电气设计说明
2、光伏系统及风力发电系统总结构图
3、2#变配电站低压配电系统
4、变电所设备运行监视和能量管理系统图
5、防火剩余电流动作报警系统
6、低压配电干线图
7、综合布线系统图
8、有线电视系统图
9、公共广播系统图
10、安全防范系统图
11、火灾自动报警系统图
12、电力配电箱系统图
13、照明配电箱系统图
14、防雷平面图
15、接地平面图
16、楼层配电间详图
17、2#变配电站电气详图
18、弱电平面图
19、火灾自动报警平面图
20、照明平面图
21、配电平面图

附件详情

该附件是[武汉]地标科研楼强弱电系统施工图纸（知名院风力和光伏），总共98张。
项目为B楼（主塔楼），地下一层，地上16层，属于一类高层，总建筑面积为25600平米.地下室设置有2#变配电站，水泵房等，地上主要以办公为主。屋顶设置有光伏发电系统和风力发电系统。
设计范围：10/0.4kV变配电系统、照明配电系统、电力配电系统、接地系统、火灾漏电系统，电能管理系统、综合布线系统，有线电视系统，安全防范系统，公共广播系统。

项目效果图

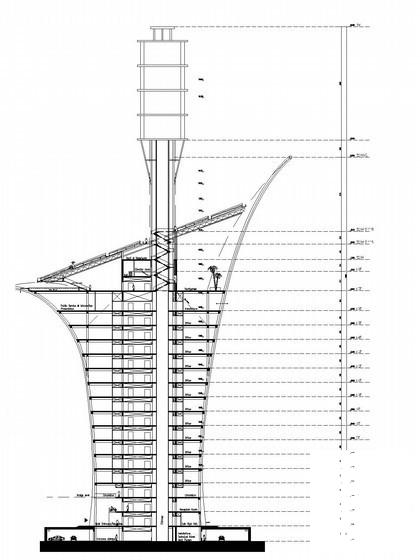

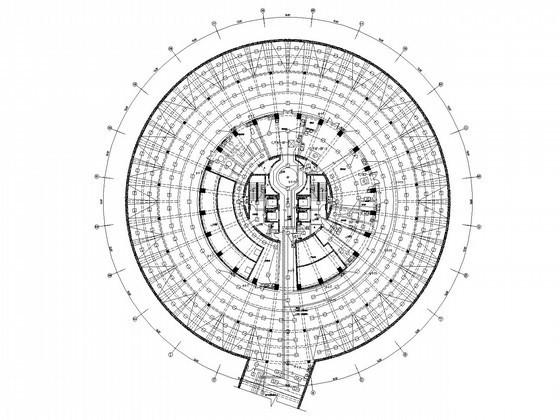

立面图

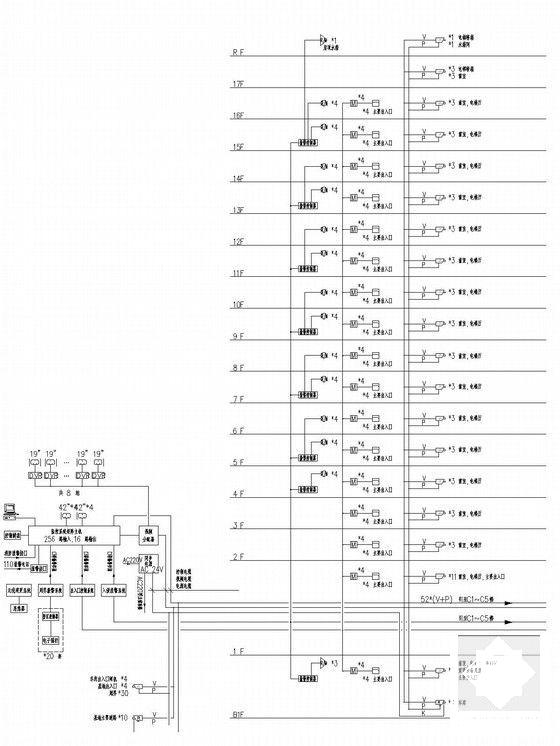

安全防范系统图

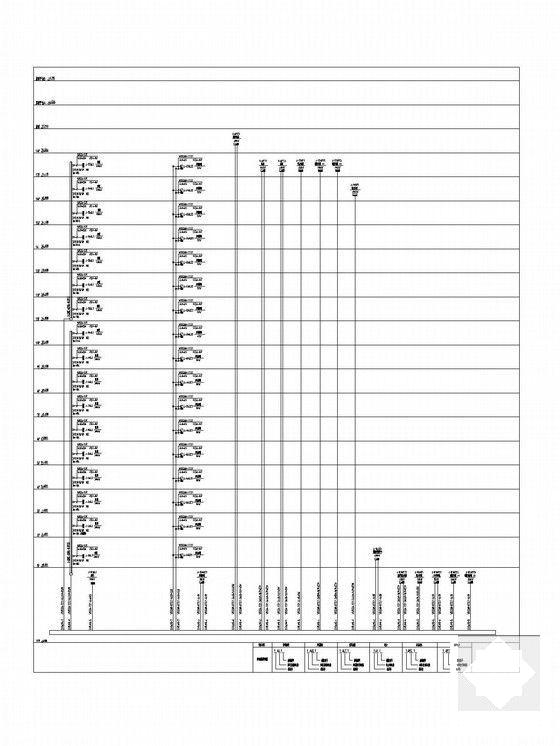

竖向配电系统图

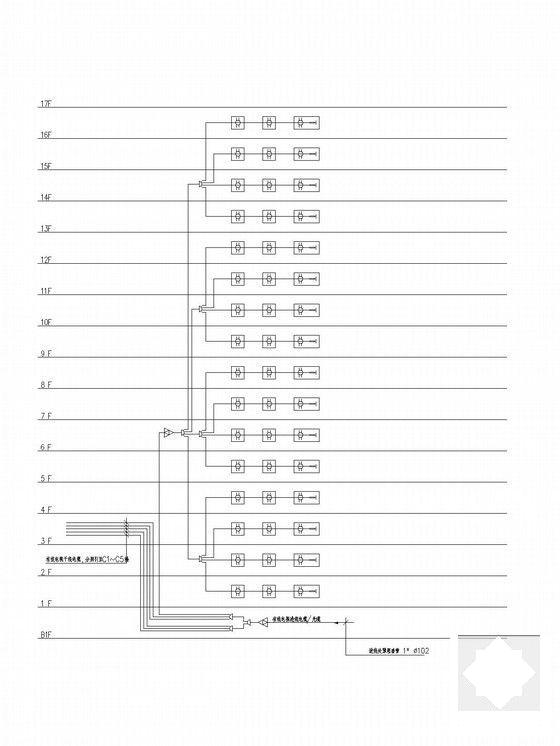

有线电视系统图

光伏系统总结构图

配电间详图

电力监控与电能管理系统
