[短肢剪力墙结构]15层住宅楼（3号楼）建筑dwg格式CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代
• 图纸设计深度：方案
• 设计效果图：无

附件详情

该资料为[江苏盐城]某十五层住宅楼（3号楼）建筑方案图
工程车库层建筑设计面积：426m2，架空层建筑设计面积：426m2，一至十四层建筑设计面积：6230m2，十五层建筑设计面积：445m2，跃层建筑设计面积：298m2，出屋面楼梯间建筑设计面积：57m2，建筑设计结构形式为：钢筋混凝土短肢剪力墙结构、层数为： 15层、高度为： 53.3米
这份参考资料包括各层建筑平面、立面、剖面图等，共12张图纸
设计功能包括：卧室、客厅、书房等。

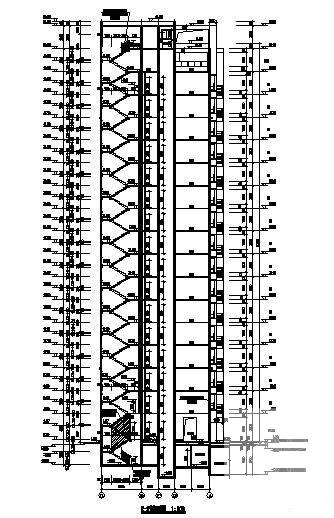

第 1 张图

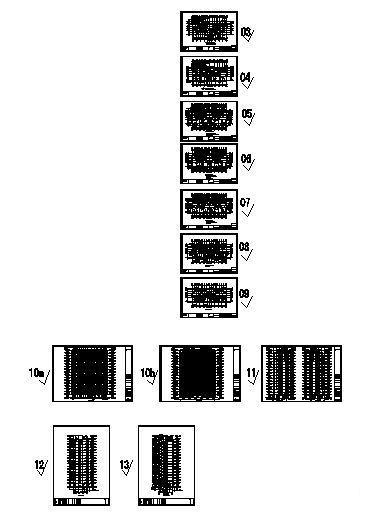

第 2 张图

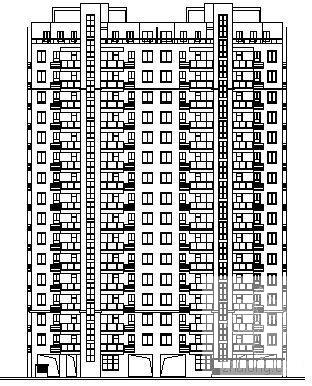

第 3 张图

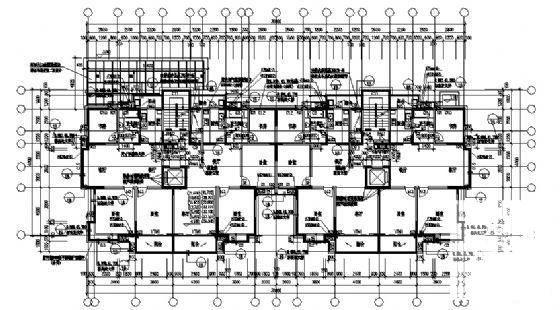

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
