水电站事故照明切换屏接线CAD图纸(直流接触器)(dwg)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

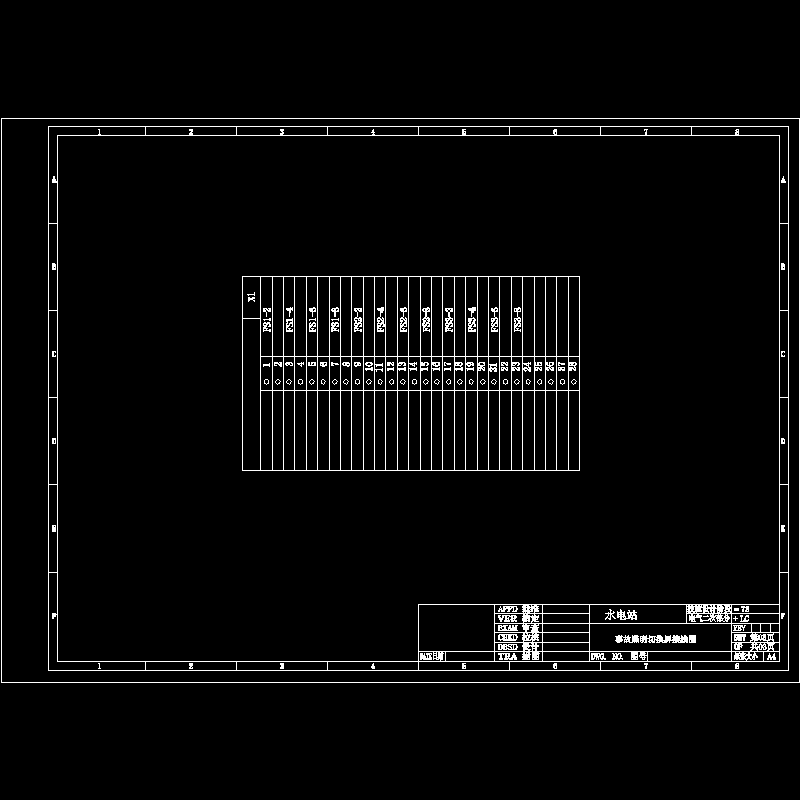

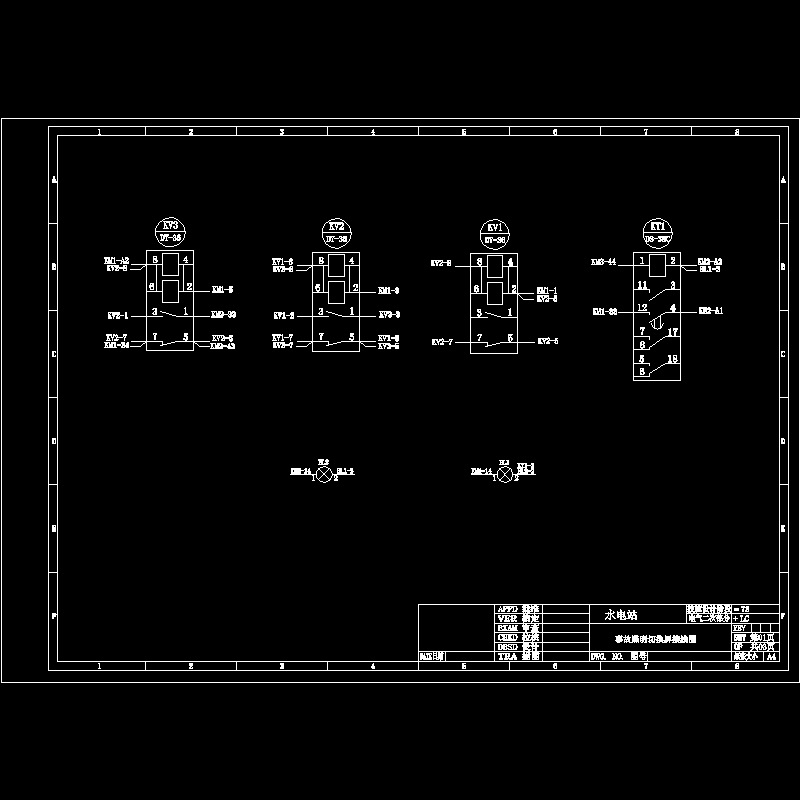

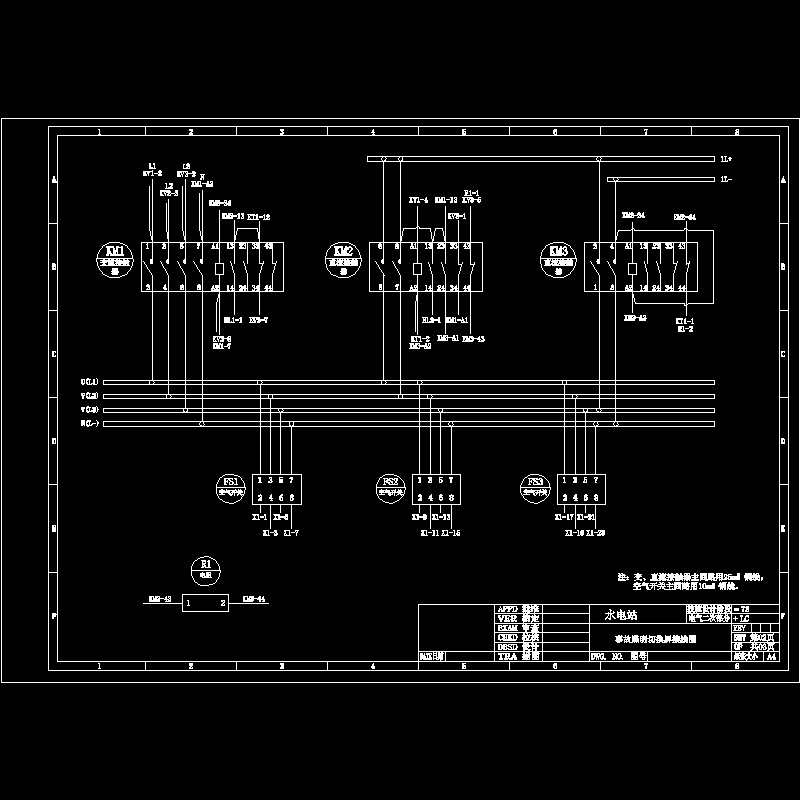

事故照明切换屏接线图，3张。空气开关主回路用10mm 铜线。交、直流接触器主回路用25mm 铜线。
