特大桥(48 80 80 48)m连续梁主墩0#段托架设计CAD图纸(节点板)(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 托架 平面布置图
• 托架侧面布置图
• 托架正面布置图
• 单墩托架施工材料汇总表

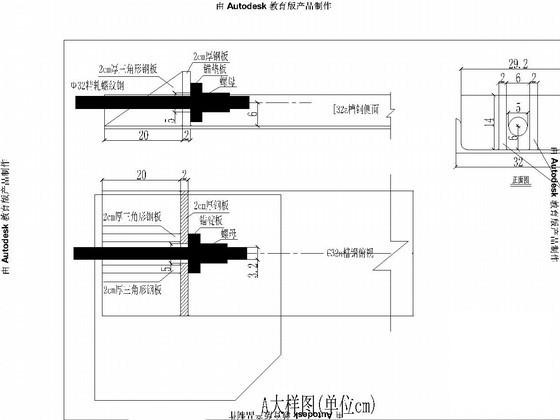

• 大样图

附件详情

1、托架水平杆采用双[32槽钢，节点板凹进槽钢1cm，使顶部横向分配梁易于铺设。
2、节点板厚度为2cm，焊缝厚度不小于8mm。
3、精轧螺纹钢采用对拉形式，保证平面及高程位置准确。
4、支撑牛腿采用双I25工字钢，加焊坠板及肋板。
5、根据横向分配梁顶部铺设的材料及高度准确计算精轧螺纹钢高程位置。
6、三角架之间设置横撑和斜撑，保证三角架的平面稳定性。
7、墩身预埋木盒，高度30cm，宽度28cm。
8、所用钢材均采用A3钢,托架杆件全部采用围焊，确保焊缝长度，焊缝应连续、饱满圆滑，无明显缺陷。墩身对拉精轧螺纹钢预留孔采用Φ50mm钢管。
……共计3张CAD，

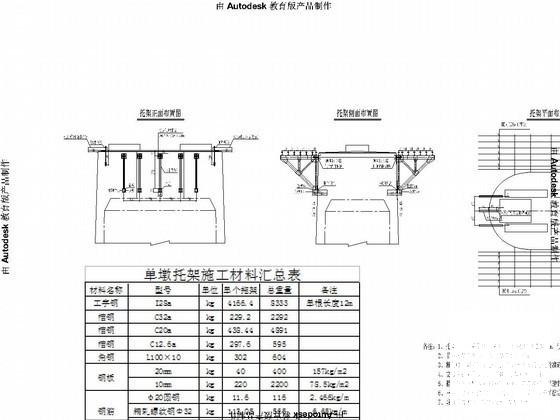

托架平面布置图

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
