隧道S4型衬砌配筋及格栅钢架设计CAD图纸(喷射混凝土)(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

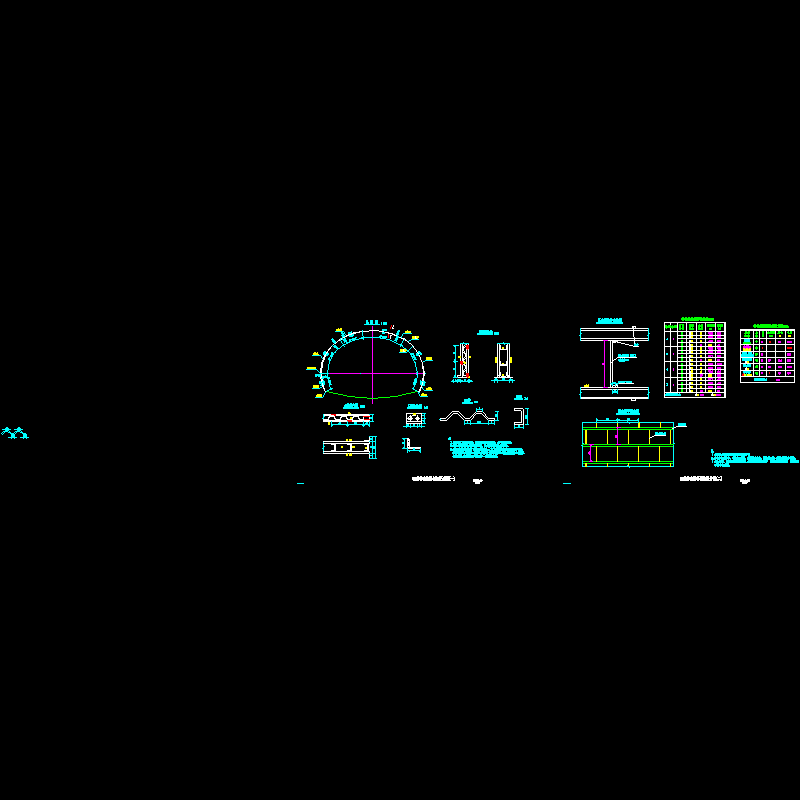

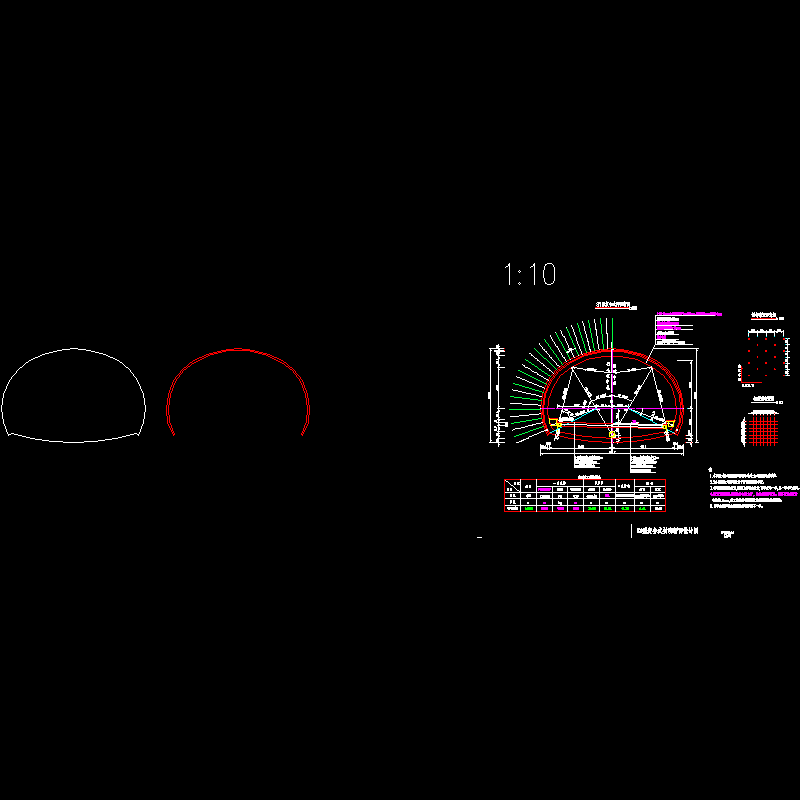

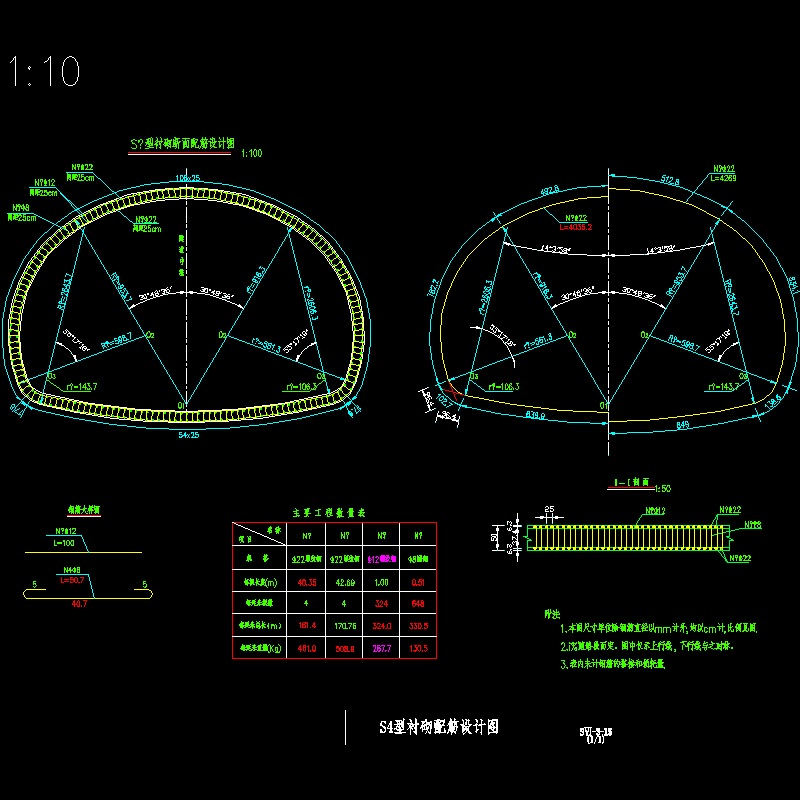

S4型复合式衬砌适用于Ⅳ级围岩基本段。锚杆按梅花状布置,原则上沿径向设置,图中仅示一半,另一半与之相同。预留变形量设计中采用12cm。 　　1.本图尺寸除钢筋直径、螺栓孔径以毫米计外，余均以厘米计。 　　2.每榀之间采用纵向联结筋连接，纵向联结筋环向间距1米。 　　3.钢支撑尺寸已考虑了预留变形量12cm，施工时应根据实际情况进行调整。格栅钢架应在初喷4cm混凝土后安装,安装完后应立即用喷射混凝土将其全覆盖住,覆盖完后方可进行下一循环的开挖。 　　4.在每片钢支撑中，布置完N3筋外，若有空余部分，则布置N4筋，数量参照表中数值。 　　5.该资料除A、B联结采用螺栓联结、纵向联结采用插接外，余均采用双面焊接，焊缝厚度不得小于4毫米。 　　图纸含：S4型衬砌格栅钢架设计图、S4型复合式衬砌断面设计图、S4型衬砌配筋设计图……共计4张，设计于2008年
